立式导柱式冷冲压成型模具结构设计

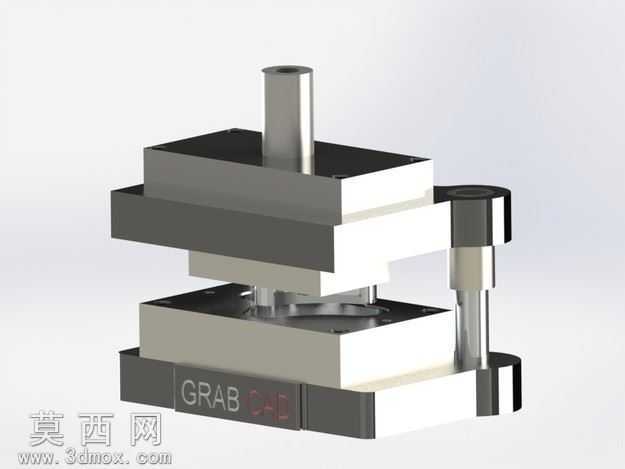

本模型为典型的立式导柱导向冷冲压成型模具，整体采用三板式模架结构设计，建模过程中严格遵循冲压模具设计规范，对上下模座、凸模固定板、凹模固定板、卸料结构、导向组件等核心部件进行了1:1等比例参数化建模。建模阶段首先完成上下模座的基体特征搭建，采用拉伸、切除等基础特征构建模座的安装孔位、导柱导套配合槽、螺栓沉孔等结构，保证各安装位的同轴度与位置公差符合实际加工要求；导向组件部分对独立导柱、导套、钢珠保持架、限位套等零件进行了精细化建模，还原了导柱与模座的过盈配合、导套与上模座的装配关系，同时对导柱端部的润滑注油孔结构也做了细节还原。凸模与凹模部分根据冲压成型的工艺需求，构建了成型刃口、让位槽、废料排出通道等结构，刃口部分做了合理的冲裁间隙预留，还原了实际冲压生产中凸模进入凹模的有效深度参数；卸料结构部分设计了弹性卸料板，搭配卸料螺钉与弹性元件的安装位，保证冲压完成后工件能够顺利从凸模上脱离，避免粘模问题。材质与渲染阶段，对模座部分采用了调质钢材的哑光金属材质，调整材质粗糙度与金属度参数还原铸铁模座的厚重质感；导柱导套部分采用了轴承钢的亮面镀铬材质，添加轻微的环境反射效果体现精加工表面的光洁度；凸模凹模刃口部分采用了合金工具钢的材质表现，通过细微的倒角与刃口锐边处理体现模具零件的加工精度；螺栓、销钉等标准件采用了发黑处理的金属材质，与模座主体材质形成视觉区分，方便观察装配关系。整体装配过程严格按照模具装配工艺顺序进行，先将导柱压入下模座、导套压入上模座完成模架合模验证，再依次安装凹模、凸模固定板、凸模、卸料板等组件，所有紧固件的安装位置、销钉定位位置都完全符合实际模具的装配逻辑，合模状态下各部件无干涉，开模行程符合导柱的有效导向长度要求，能够直观展示冷冲压模具的开合模动作逻辑与内部结构组成，可作为冲压模具结构学习、工装设计参考的三维数字化模型使用。
