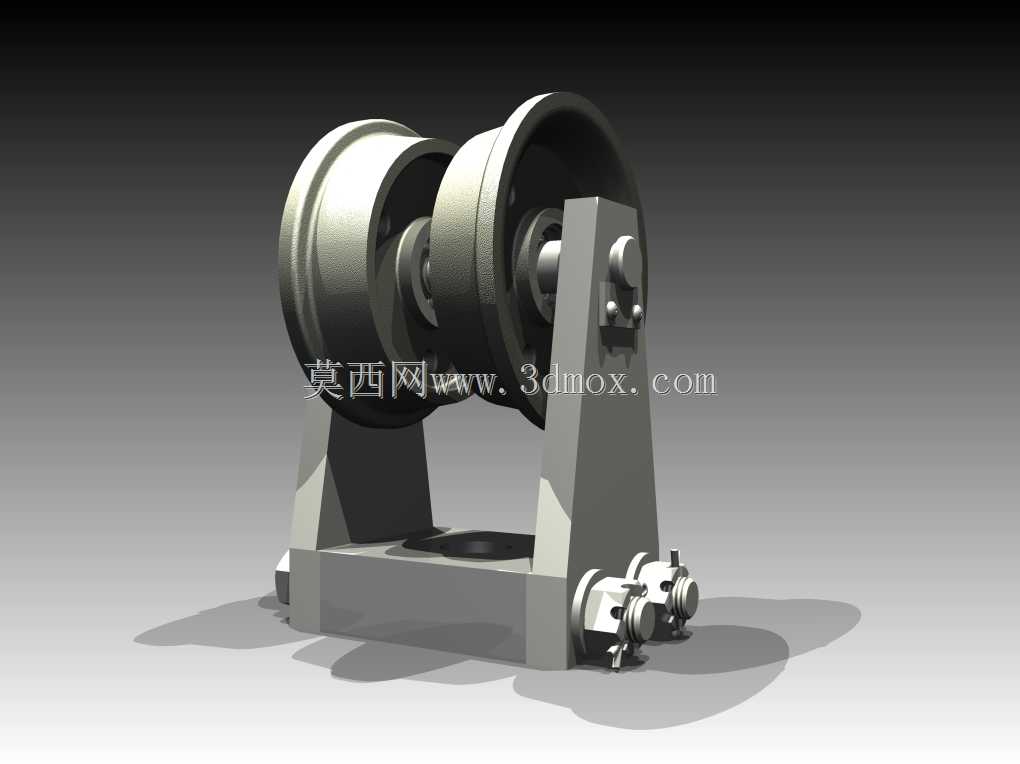

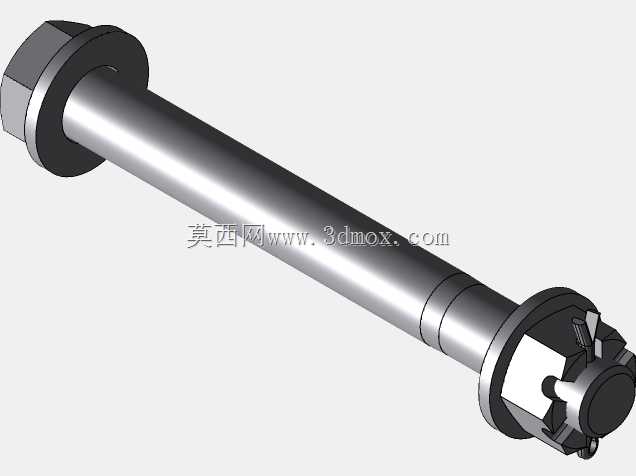

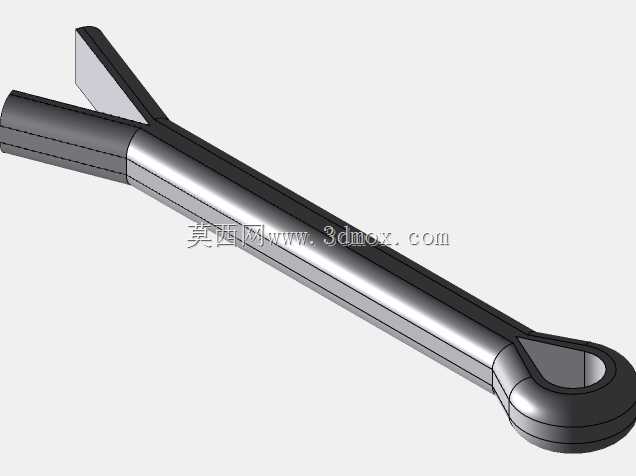

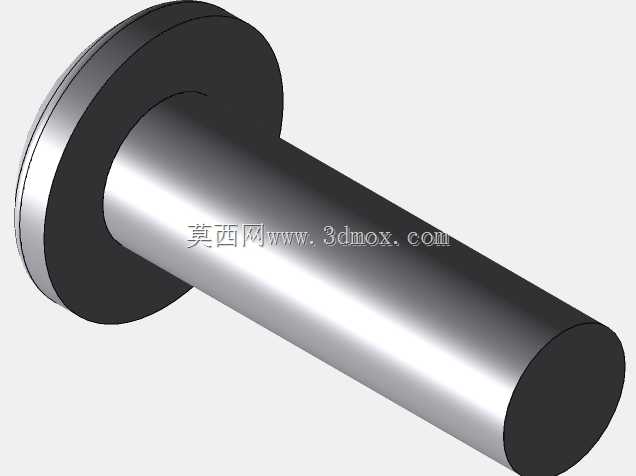

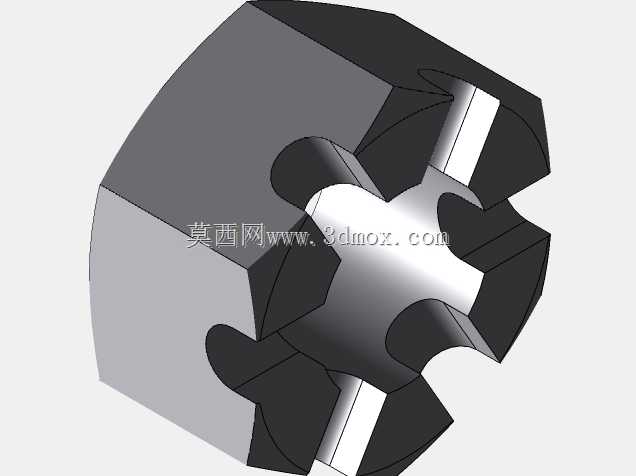

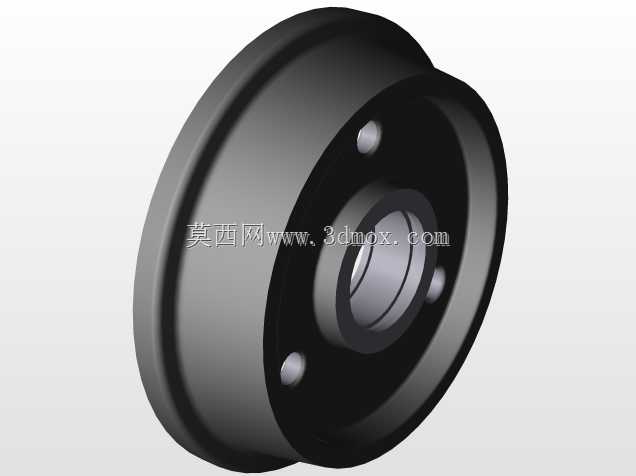

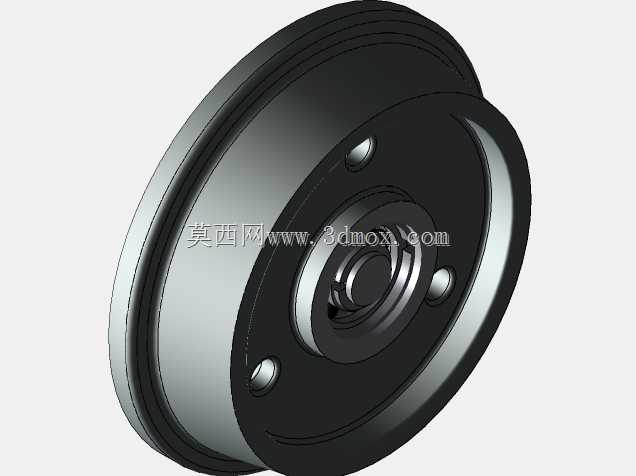

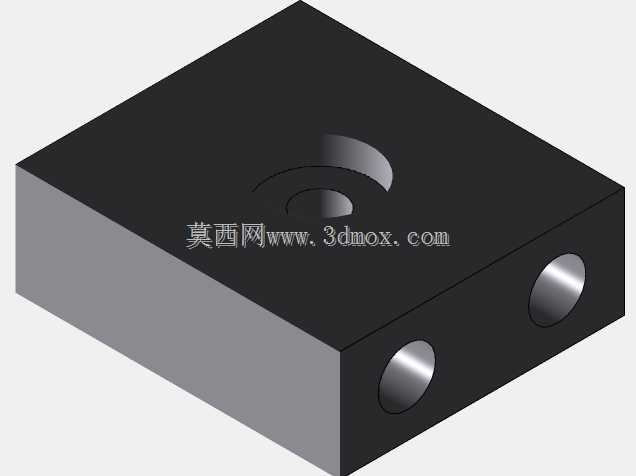

该结构主要应用于厂区轻型架空输送轨道场景,常见于中小型加工车间内跨工位的轻型物料转运、仓储库区轻型货品的架空线输送,也可作为教学演示场景下的简易架空行走机构载体,适配自重与载重总和不超过五百千克的轻型运输需求,依靠人力推动即可沿预设架空轨道完成位移,无需额外配置动力源,适合短距离、低频次的物料转运作业,避免地面通道占用带来的动线交叉问题。从功能层面看,该结构集成了行走轮组与支撑承载两大核心模块,双轮缘的行走轮可卡合在工字钢或专用轻型架空轨道的翼缘上,轮缘的凸起结构能够限制轮体横向窜动,避免运行过程中脱轨,两侧对称布置的轴承座为轮轴提供稳定回转支撑,轮轴与支撑立架之间采用刚性连接,下方的安装底座可直接固定载货平台或挂载吊具,

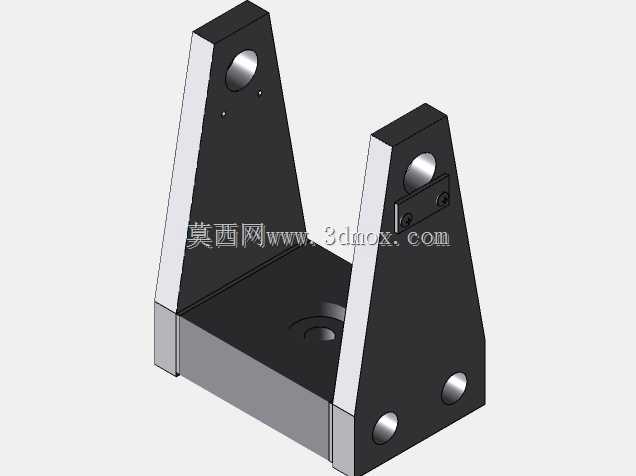

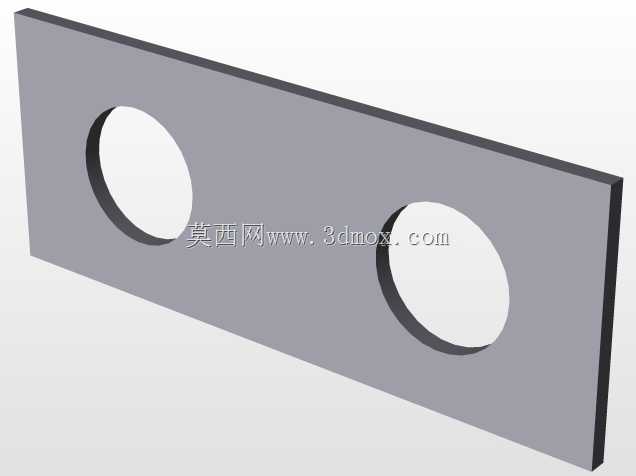

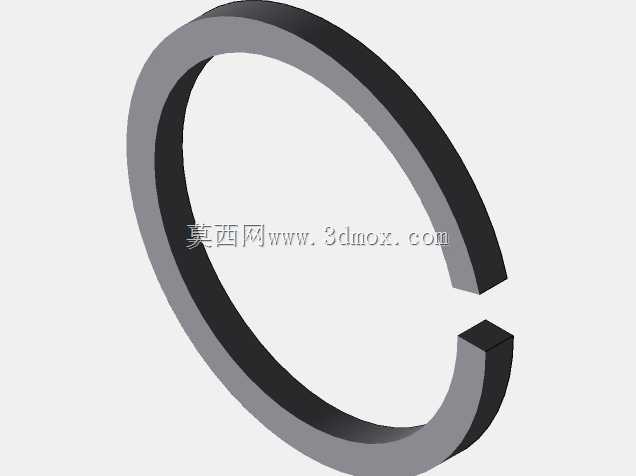

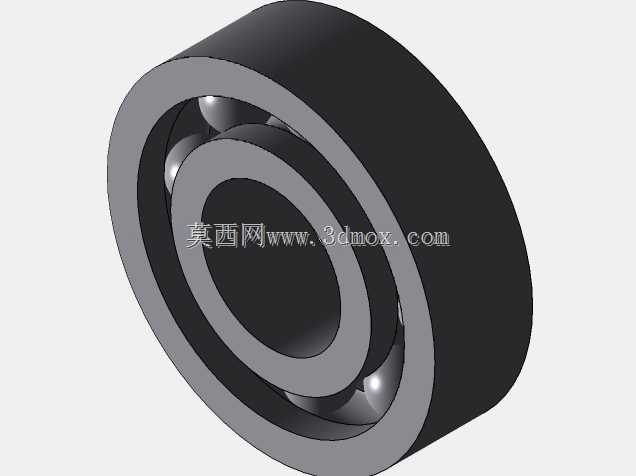

整体承载路径从载货端经底座传递到两侧立架,再通过立架传递到轮轴,最终由行走轮将载荷传递到轨道上,力流路径短且无冗余传力环节,结构受力清晰。设计过程中优先考虑了架空场景的安装便捷性与运行可靠性,支撑立架采用梯形截面的板式结构,相比框架式结构减少了焊接拼接的工作量,同时立架下部预留的安装孔位可适配不同规格的载货平台连接,轮体与轮轴之间采用标准深沟球轴承支撑,既降低了行走过程中的滚动阻力,也方便后期维护时的轴承更换,轮缘的高度与厚度经过匹配计算,在轨道存在正常安装偏差的情况下仍能保证轮体与轨道的有效接触,不会出现卡滞或脱边问题,底座上的连接孔采用长圆孔设计,可补偿安装过程中的位置偏差,降低现场安装的对位难度。外形尺寸方面,

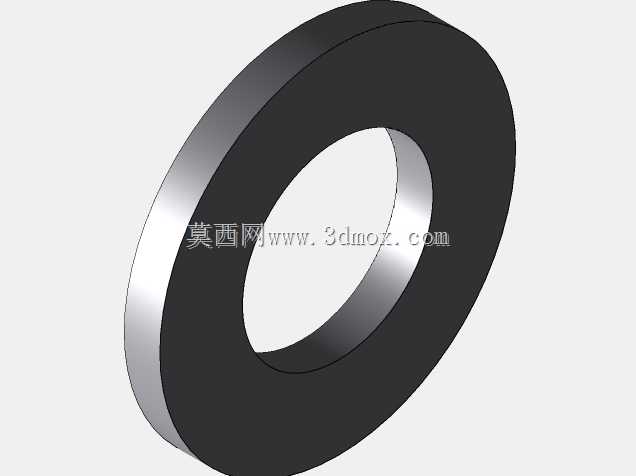

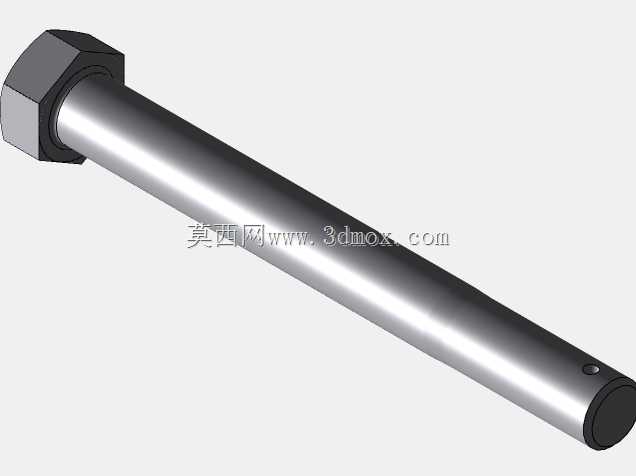

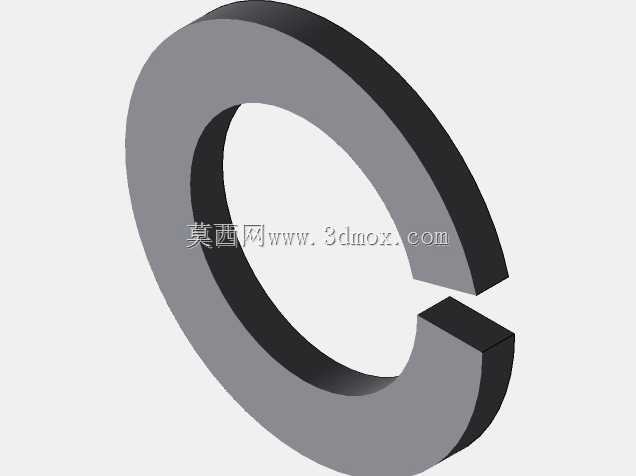

整体结构的横向宽度适配常用的10号至14号轻型架空工字钢轨道,轮距与轨道翼缘宽度匹配,轮缘内侧间距比轨道翼缘宽度预留2至3毫米的间隙,既保证行走顺畅不会卡滞,也不会因间隙过大导致横向晃动量超标;支撑立架的高度根据轮体半径与底部安装空间确定,保证轮体最低点与底座安装面之间留有足够的安全间隙,不会在行走过程中与轨道附属固定件发生剐蹭;底座的安装面平面度要求控制在0.1毫米每百毫米范围内,保证与载货平台连接后不会出现附加安装应力,两侧立架的平行度公差控制在0.05毫米以内,避免轮轴安装后出现偏斜导致轮体偏磨。安装边界上,该结构可直接通过螺栓连接固定在载货平台上方,无需额外焊接作业,轮组套装到轨道上时仅需将轮体对准轨道翼缘后推入即可,

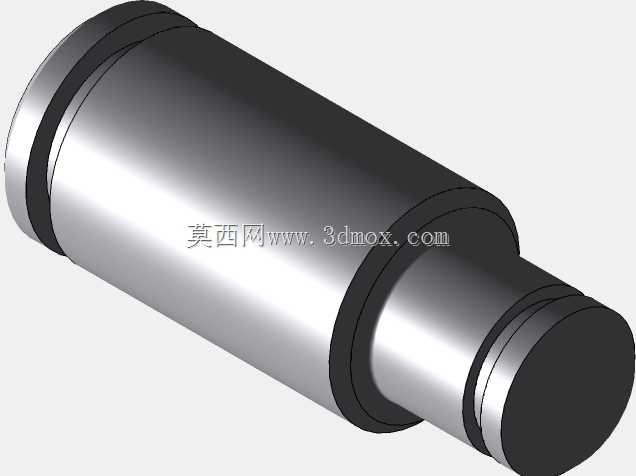

无需拆卸轮组部件,日常维护时仅需定期向轴承位置补充润滑脂,检查轮缘磨损量与连接螺栓的预紧力即可,整体维护成本低,适合对可靠性要求高、维护条件有限的车间场景使用。行走轮的轮面采用圆弧过渡设计,与轨道顶面的接触应力分布更均匀,相比直面轮面可降低轮面与轨道的磨损速率,延长整体使用寿命,立架与底座之间采用满焊连接,焊缝高度根据板材厚度确定,保证连接强度满足额定载荷下的静强度与疲劳强度要求,轮轴采用调质处理的中碳钢材质,具备足够的抗弯曲与抗剪切性能,可承受额定载荷下的冲击载荷,在人力推动的启停过程中不会出现永久变形。
