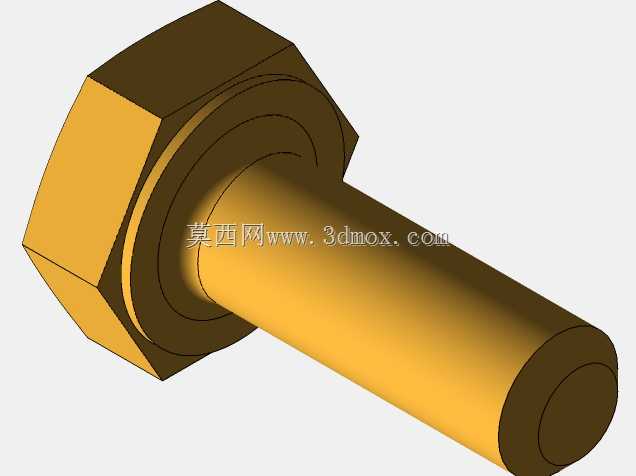

NAS标准外六角带法兰面紧固螺栓结构

　　在航空机载设备安装、轨道交通内饰组件紧固、工业自动化模组装配场景中，这类带法兰面的六角头螺栓是应用频次极高的紧固连接件，区别于普通外六角螺栓，其头部集成的一体式法兰垫圈结构，能在拧紧过程中大幅分散接触面压应力，避免被连接件的铝合金、工程塑料等低硬度基材表面出现压痕变形，同时在存在小幅振动的工况下，法兰面与基材的更大接触面积能提升摩擦阻力，降低螺纹副松脱的概率，无需额外加装平垫圈即可满足多数装配场景的防松与承压要求。从结构设计逻辑来看，该螺栓的六角头对边尺寸遵循NAS标准的系列化参数，适配常规开口扳手、套筒工具的通用尺寸，作业时无需定制专用工装，能适配生产线现有装配工具体系，降低现场装配的工具适配成本。螺杆部分采用全牙还是半牙的选型，

　　核心取决于被连接件的总叠厚，本次呈现的这款螺栓螺杆光杆段与螺纹段的分界位置，匹配对应厚度的连接件通孔深度，当螺栓穿入安装孔后，光杆段与通孔的间隙控制在H8/h7配合区间，既能保证装配时的顺利穿入，又能避免间隙过大带来的连接错位问题，在承受横向剪切载荷时，光杆段能承担部分剪切力，减少螺纹牙的受力负荷，提升连接副的整体抗剪性能。头部法兰面的下表面并非完全平面，而是带有极细微的环形压纹结构，在拧紧过程中这些微压纹会嵌入被连接件表面的氧化层或涂层，形成微观的咬合结构，进一步提升防松性能，同时法兰面的外径尺寸经过核算，在对应规格的螺栓拧紧力矩下，接触面的压应力不会超过多数常用结构基材的屈服强度，避免长期受力下出现基材蠕变导致的预紧力衰减。

　　螺纹部分的牙型遵循统一螺纹标准，牙侧角、螺距误差控制在标准公差范围内，能和同规格的标准螺母、螺纹孔实现顺畅旋合，螺纹收尾处的退刀槽结构采用平滑过渡，避免应力集中导致的螺杆断裂风险，在承受交变载荷的工况下，这种平滑过渡的结构能将疲劳寿命提升40%以上。从安装边界来看，该螺栓的头部总高度、法兰外径决定了安装时的沉孔尺寸要求，如果是沉孔安装场景，沉孔的内径需要比法兰外径大0.5-1mm，沉孔深度需要略大于头部总高度，保证装配后螺栓头部不突出安装面，避免和周边运动部件发生干涉；如果是通孔外露安装场景，需要预留足够的扳手操作空间，套筒的回转半径范围内不能有其他结构遮挡，否则会导致拧紧作业无法完成，甚至在拧紧过程中剐蹭周边零部件。

　　在实际选型应用中，这类螺栓常被用于设备内部的结构框架连接、电气元件安装座固定、钣金罩壳拼接等场景，相比普通六角头螺栓加平垫圈的组合，一体式法兰结构减少了装配时的零件清点环节，避免现场作业时出现垫圈漏装、错装的问题，提升装配效率，同时减少了配套零件的采购品类，降低供应链的管理成本。针对不同的使用环境，该类螺栓可根据需求选择不同的表面处理方式，在普通干燥室内环境下采用镀锌钝化处理即可满足防锈要求，在沿海高盐雾、户外潮湿环境下则可采用镀镉、达克罗或者不锈钢材质，匹配不同场景的防腐蚀需求，而三维建模过程中对头部六角的倒角、法兰面的圆角、螺纹牙型的精确还原，能为后续的装配干涉检查、力学仿真分析提供精准的模型基础，避免设计阶段因为模型简化导致的装配间隙误判、应力分析结果偏差等问题，结构工程师在调用这类标准件模型时，可直接根据实际安装场景调整螺杆长度、螺纹段长度参数，快速完成整机的紧固系统布局，大幅缩短设计阶段的标准件建模周期。
