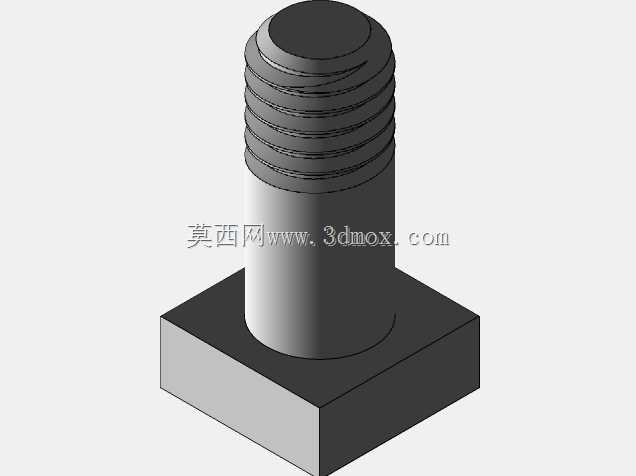

阿特拉斯磨床配套虎钳用方形T形螺栓

　　在金属磨削加工场景中，夹具与工作台的连接可靠性直接决定工件加工精度，这款适配阿特拉斯M1-308虎钳的T形螺栓，正是为磨床工位的夹具锁紧需求开发的专用连接件。磨床加工过程中砂轮高速切削会产生持续的高频振动，普通外六角螺栓在T型槽内容易出现偏转、松脱问题，而这款T形螺栓的方形头部可直接嵌入磨床工作台的标准T型槽内，安装时无需额外卡住螺栓头部即可完成螺母锁紧操作，大幅缩短虎钳在磨床工作台的装夹调校时间，尤其适合小批量多品种加工场景下频繁更换夹具的工位使用。从结构设计逻辑来看，螺栓头部采用正方形截面，尺寸与对应规格T型槽的槽口宽度、槽腔深度做了匹配设计，装入T型槽后头部侧面与槽壁完全贴合，锁紧时螺栓不会随螺母转动，可承受更大的锁紧扭矩，

　　避免夹具在磨削进给过程中出现位移。螺杆部分采用标准公制粗牙螺纹设计，螺纹牙型经过优化，牙底圆弧过渡处理，可降低应力集中系数，在反复锁紧、松开的循环使用过程中不易出现螺纹断裂、滑牙问题，适配虎钳底座的安装孔尺寸，螺栓穿过虎钳底座安装孔后，外露螺纹长度可满足不同厚度垫铁的锁紧需求，无需额外加装加长套即可适配常规磨床工作台的装夹高度要求。实际安装过程中，操作人员只需将螺栓头部对准T型槽端口推入，滑动至虎钳安装孔对应位置，穿过底座孔后锁紧螺母即可完成固定，相比传统的压板螺栓组合，这款专用T形螺栓的安装占用空间更小，不会突出虎钳底座侧面干扰工件装夹，尤其是在磨削小型精密零件时，螺栓外露部分不会与砂轮架、冷却管路发生干涉。从安装边界来看，

　　螺栓头部的厚度与T型槽的槽腔间隙控制在合理范围内，既可以保证螺栓在槽内顺畅滑动调整位置，又不会因为间隙过大导致锁紧后虎钳出现侧向偏移，螺杆的光杆部分长度与虎钳底座的安装凸台高度匹配，锁紧时螺母压紧面可完全贴合底座表面，压紧力均匀分布，不会出现局部应力过大导致的底座变形问题。在日常磨削作业中，这款螺栓除了用于固定虎钳，也可适配同规格T型槽的工作台，用于固定等高块、角度治具等其他工装附件，螺纹部分的公差配合经过优化，与标准六角螺母、法兰螺母的适配性良好，无需定制专用螺母即可使用。考虑到磨床加工环境中会接触到切削液、金属碎屑，螺栓的结构设计避免了容易积屑的死角，方形头部的棱边做了小倒角处理，既可以避免安装时刮伤T型槽内壁，

　　也方便清理附着在头部的金属碎屑，长期使用不会因为碎屑卡滞导致螺栓无法在T型槽内滑动。不同于普通标准T型螺栓，这款螺栓的尺寸完全匹配阿特拉斯系列磨床虎钳的安装参数，螺杆长度经过精准核算，锁紧后螺纹外露长度不会过长导致与工作台下方的排屑结构发生干涉，也不会因为长度不足导致螺母啮合牙数不够影响锁紧强度，在满负荷磨削工况下，螺栓的抗拉强度、抗剪切强度均可满足磨床夹具的受力要求，即使在强力磨削产生较大切削抗力时，也能保证虎钳与工作台的连接刚性，避免因为夹具松动导致工件报废、砂轮崩损等问题。
