航空用右手短叉拉杆接头结构设计

　　在航空操纵系统、轻型工业传动连杆机构中，这类带外螺纹的叉形接头是实现刚性杆系铰接传动的核心连接件，日常选型时经常会遇到安装空间局促、铰接端摆角受限、杆系长度需微调的场景，这款右手短叉结构正是针对这类紧凑安装工况设计的杆端连接部件。从实际使用场景来看，这类接头广泛应用于小型固定翼飞机的操纵拉杆连接、农业机械的调节连杆端部、自动化设备的直线传动杆铰接端，核心作用是将带外螺纹的刚性拉杆与带销孔的铰接支座实现可活动连接，同时通过杆端的螺纹配合实现拉杆总长度的微调，补偿装配过程中的累计误差，保证杆系传动的间隙控制在设计允许范围内。

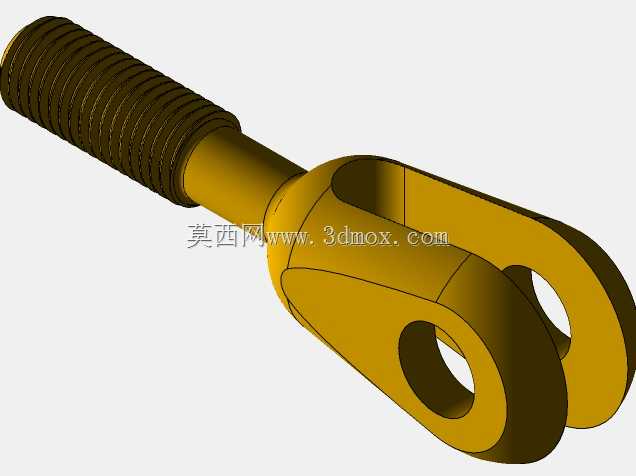

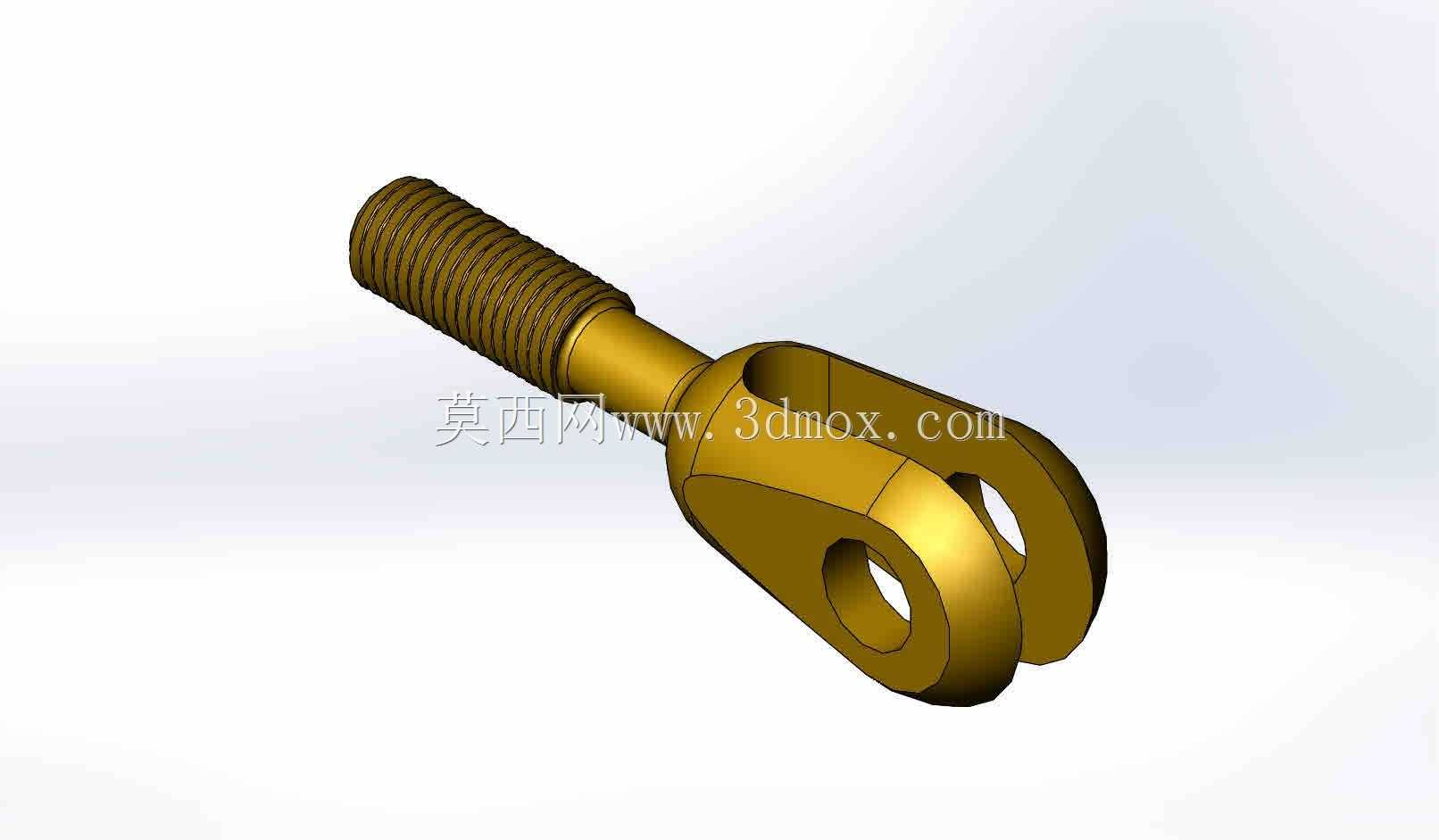

　　从功能特性上看，该接头采用一体化锻造后机加工的结构形式，一端为标准外螺纹段，可与配套的调节螺母、锁紧螺母配合，实现与拉杆本体的螺纹连接，螺纹段的长度预留了足够的调节行程，能够覆盖常规装配场景下的长度补偿需求；另一端为U形叉耳结构，两个叉耳上加工有同轴的销孔，用于安装铰接销轴，叉耳的开口宽度匹配常规铰接耳片的厚度，安装时可直接将支座耳片嵌入叉口内，穿入销轴后加装开口销即可完成铰接，铰接后可绕销轴轴线实现一定角度的摆动，适配杆系传动过程中的角度偏移需求，避免杆系出现卡滞、附加弯矩过大的问题。

　　设计过程中首先要考虑的是受力匹配，这类叉形接头的薄弱环节通常在叉耳根部与杆身的过渡位置，以及螺纹收尾的应力集中区域，因此在三维建模时，叉耳与杆身的衔接处采用了大圆角过渡结构，避免直角转接带来的应力集中，同时螺纹收尾处设计了退刀槽结构，既保证螺纹加工的工艺性，也能减少螺纹末端的应力突变，提升零件的疲劳强度，适配交变载荷下的长期使用需求。叉耳部分的两个耳片厚度保持一致，销孔的轴线与杆身轴线垂直，且销孔中心与杆身端面的距离经过严格计算，保证安装销轴后，叉耳的开口深度足够，不会出现铰接件脱出的问题，同时短叉的设计相比常规长度的叉耳，整体结构更紧凑，铰接端的力臂更短，在相同载荷下叉耳根部受到的弯矩更小，结构强度更有优势，特别适合安装空间狭小、对零件重量有严格要求的航空、轻量化设备场景。

　　从安装边界来看，该零件的最大外轮廓集中在叉耳部分，安装时需要预留的径向空间以叉耳的最大外径为基准，轴向安装空间需要覆盖螺纹段长度与叉耳段的总长度，由于是右手螺纹设计，安装调节时顺时针旋转接头即可缩短拉杆总长度，逆时针旋转则拉长拉杆长度，调节完成后需要通过锁紧螺母并紧，防止使用过程中螺纹松动导致杆系长度变化。销孔的直径与配套的铰接销轴采用间隙配合，保证铰接转动灵活的同时，避免配合间隙过大导致传动空程超标，叉耳的内侧面加工有轻微的倒角，既方便安装时引导铰接耳片插入，也能去除加工毛刺，避免装配时刮伤配套零件的表面。

　　建模过程中需要注意几个工艺细节：外螺纹的牙型符合普通米制螺纹的标准，建模时可采用装饰螺纹线简化表达，也可根据加工需求绘制精确牙型，满足数控加工的编程需求；叉耳上的销孔需要保证同轴度公差，建模时两个耳片的销孔采用同一拉伸切除特征生成，避免分开建模出现轴线偏移的问题；零件整体的拔模斜度、圆角过渡都要匹配锻造毛坯的工艺要求，减少后续机加工的切削量，提升零件的生产效率。实际选型使用时，需要根据杆系的最大传递载荷核算叉耳的剪切强度、螺纹的抗拉强度，以及销轴的剪切强度，保证整个连接节点的安全系数符合对应行业的设计规范，在航空场景下使用时，还需要考虑零件的表面处理要求，通常采用镀镉或者阳极氧化处理，提升零件的防腐蚀能力，适应复杂的使用环境。
