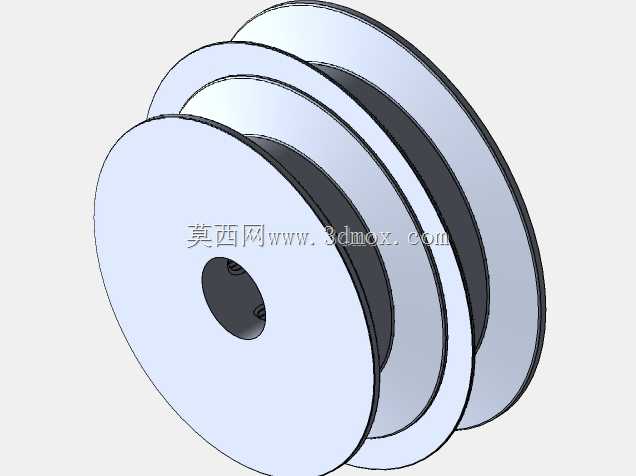

在金属磨削加工的设备传动链路里,中间轴皮带轮承担着动力分流、转速匹配的核心作用,这款适配阿特拉斯M1-80B磨床的中间轴皮带轮,是磨床主传动系统中衔接电机输出端与工作执行端的关键传动部件。磨床作业过程中,主轴需要稳定的转速区间来保障砂轮磨削的线速度符合工艺要求,同时中间轴的布置需要规避床身内部的其他结构干涉,这款多槽皮带轮的设计正是围绕磨床的实际传动需求展开。从结构上看,该皮带轮采用三槽并列的轮体设计,轮槽的型面匹配标准V型传动带的截面轮廓,能够同时搭载多根传动带实现动力传递,相比单槽结构,多槽设计可以在相同的轮径条件下传递更大的扭矩,同时降低单根皮带的负载,延长传动带的使用寿命,也能减少传动过程中的打滑概率,
保障磨削加工时转速的稳定性,避免因转速波动导致的工件表面磨削振纹、尺寸超差等问题。轮体的中心为轴孔结构,孔壁设置有键槽,用于和中间轴实现周向固定,装配时通过平键传递扭矩,轴孔的直径公差按照过渡配合的精度要求设计,既可以保证装配时的便利性,又能避免运转过程中轮体与轴之间出现相对窜动。轮体的两侧设置有凸起的挡边结构,挡边的高度略高于传动带的安装高度,能够在设备启停、转速变化的过程中防止传动带从轮槽中脱出,提升传动系统的运行可靠性,尤其是磨床在进行频繁的正反转切换或者负载突变的磨削工况下,挡边的防护作用可以大幅降低传动故障的发生概率。设计过程中,轮体的各段轮槽保持严格的同轴度要求,所有轮槽的中心平面与轴孔的轴线保持垂直,
避免因轮槽偏斜导致传动带单侧磨损过快的问题,同时轮槽的表面粗糙度控制在合理区间,既可以保证与传动带之间有足够的摩擦力传递动力,又不会因为表面过于粗糙加速传动带的磨损。从安装边界来看,该皮带轮的轴向总宽度适配磨床中间轴的安装空间,安装时轮体的定位台阶与中间轴的轴肩贴合,能够快速确定轴向安装位置,不需要额外进行复杂的位置调整,轮体的最大外圆直径经过核算,在安装到中间轴之后,轮缘与周边的床身内壁、防护罩等结构之间预留有足够的安全间隙,不会在运转过程中出现剐蹭问题。在实际的磨床应用场景中,这款皮带轮安装在电机与砂轮主轴之间的中间传动轴上,电机输出的动力首先传递到中间轴,再通过该皮带轮上不同直径的轮槽搭配,实现不同的传动比输出,
以此匹配不同材质工件磨削时所需的砂轮转速,比如磨削硬质合金工件时需要较高的砂轮线速度,就可以搭配小直径轮槽实现增速传动,磨削普通钢材工件需要较大磨削扭矩时,则搭配大直径轮槽实现减速增扭。轮体的材质选用经过时效处理的铸铁材料,具备良好的减震性能,能够吸收传动过程中产生的振动,减少振动向砂轮端的传递,提升磨削加工的表面质量,同时铸铁材料的耐磨性较好,长期运转过程中轮槽的磨损量极小,可以长期保持轮槽的尺寸精度,减少设备的维护频次。在结构细节上,轮体的腹板部分采用均匀的厚度设计,在保证整体结构强度的前提下尽可能降低轮体的自重,减少中间轴的径向负载,降低中间轴支撑轴承的磨损速度,腹板与轮缘、轮毂的衔接位置采用圆角过渡,避免应力集中导致的轮体开裂问题,即使在设备长期满负荷运转的工况下,也能保证结构的可靠性。
- 全部评论(0)
- 模板大小: 538.97 KB
- 售价:5金币
- 下载次数: 23
- 系统要求: SOLIDWORKS,Other
- 软件分类: 通用机械零部件
