约翰迪尔农机铰接连接结构件

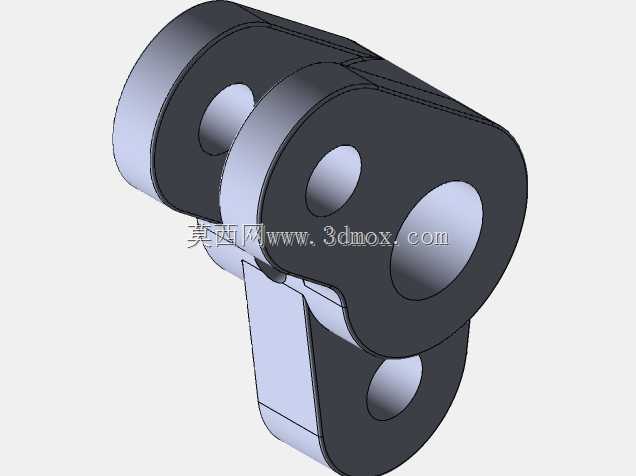

　　该铰接连接结构件主要应用于约翰迪尔系列农用拖拉机的液压悬挂机构与作业机具的连接点位，是农机挂接系统中承担载荷传递、铰接转动功能的核心受力部件。在实际田间作业场景中，拖拉机带载旋耕机、犁具、播种机等不同农机具行进时，地面起伏带来的交变冲击、机具作业时的持续载荷都会通过该部件传递至拖拉机后悬挂架，因此其结构强度与铰接间隙直接影响农机作业的稳定性与挂接可靠性。从结构设计来看，该部件采用双耳环加单支耳的组合式铰接布局，主体为一体化铸造成型后经机加工处理，三个同轴度要求较高的铰接孔分别对应不同的连接销轴：上部两个平行的同轴孔用于与拖拉机悬挂摇臂的铰接端配合，下部伸出的单支耳孔用于连接液压提升拉杆的端部，不同孔径的孔位对应不同直径的销轴，

　　匹配不同位置的载荷承载需求。设计阶段优先考虑了铰接转动的自由度约束，三个孔的轴线保持严格平行，确保挂接后机具可绕铰接轴在竖直平面内顺畅摆动，同时限制横向窜动，避免作业时机具左右晃动影响作业精度。外形结构上，部件主体的圆弧过渡设计有效避免了应力集中，在孔位周边做了局部加厚处理，应对销轴传递的集中载荷，伸出的支耳与主体连接处采用大圆角过渡，减少交变载荷下的疲劳断裂风险。安装边界方面，该部件的整体宽度需匹配拖拉机悬挂摇臂的开档尺寸，上部双耳环的内侧间距与摇臂铰接端厚度保持小间隙配合，确保装配后无旷量，下部支耳的厚度适配拉杆接头的卡槽宽度，各孔位的中心距严格匹配悬挂机构的连杆运动轨迹，避免提升或下降机具时出现运动干涉。实际建模过程中，

　　需重点保证各铰接孔的圆柱度与表面粗糙度要求，孔与销轴的配合选用间隙配合，既保证转动灵活性，又控制配合间隙在合理范围，减少作业时的冲击异响。部件的材质选用高强度铸钢，经调质处理后获得足够的强度与韧性，应对田间作业的复杂载荷工况，表面做防锈处理以适应农田高湿度、多泥土的作业环境。在结构验证阶段，需针对该部件做极限载荷下的静力学仿真，模拟机具遇石块等障碍物时的瞬间冲击载荷，校核孔位周边、支耳根部的应力分布，确保最大应力低于材料屈服强度，同时做疲劳寿命仿真，验证长期交变载荷下的结构可靠性。该铰接件的互换性设计也充分考虑了售后维修需求，各安装尺寸与原厂部件保持一致，可直接替换原有损坏部件，无需对悬挂机构做额外改装，

　　降低农机用户的维修成本与停机时间。在装配流程中，该部件需先压装配套的轴套至各铰接孔内，轴套采用自润滑材质，减少铰接转动时的磨损，延长部件使用寿命，装配时需在销轴表面涂抹润滑脂，进一步降低转动摩擦阻力，同时防止泥水进入铰接缝隙造成锈蚀卡滞。
