操纵杆用四层帽型四路按钮开关结构

　　这类帽型四路按钮开关，核心适配场景是各类工业操纵杆、手持操控终端、小型设备操控面板的方向输入环节，区别于常规的十字方向按键，它采用帽型分层按压结构，能在单一部件上实现四个方向的独立触发，同时保留中心按压的拓展可能，在工程机械遥控手柄、小型无人机地面站操控端、工业设备手持示教器上都有广泛的适配空间。从实际使用逻辑来看，该开关的触发逻辑和常规CH HAT操纵杆帽开关完全通用，安装孔位、按压行程、触发力度都匹配市面主流操纵杆的安装接口，不需要对原有操纵杆的基座结构做大幅修改就能直接替换安装，对于需要升级操控手感、替换磨损按键的设备维护场景，以及全新开发操控终端的结构设计场景，都能直接复用结构逻辑。

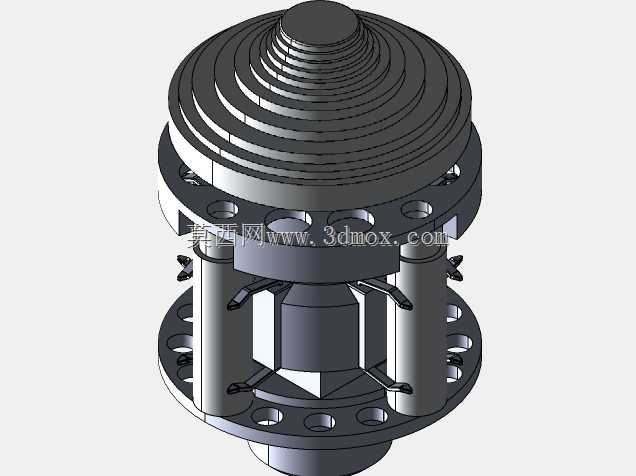

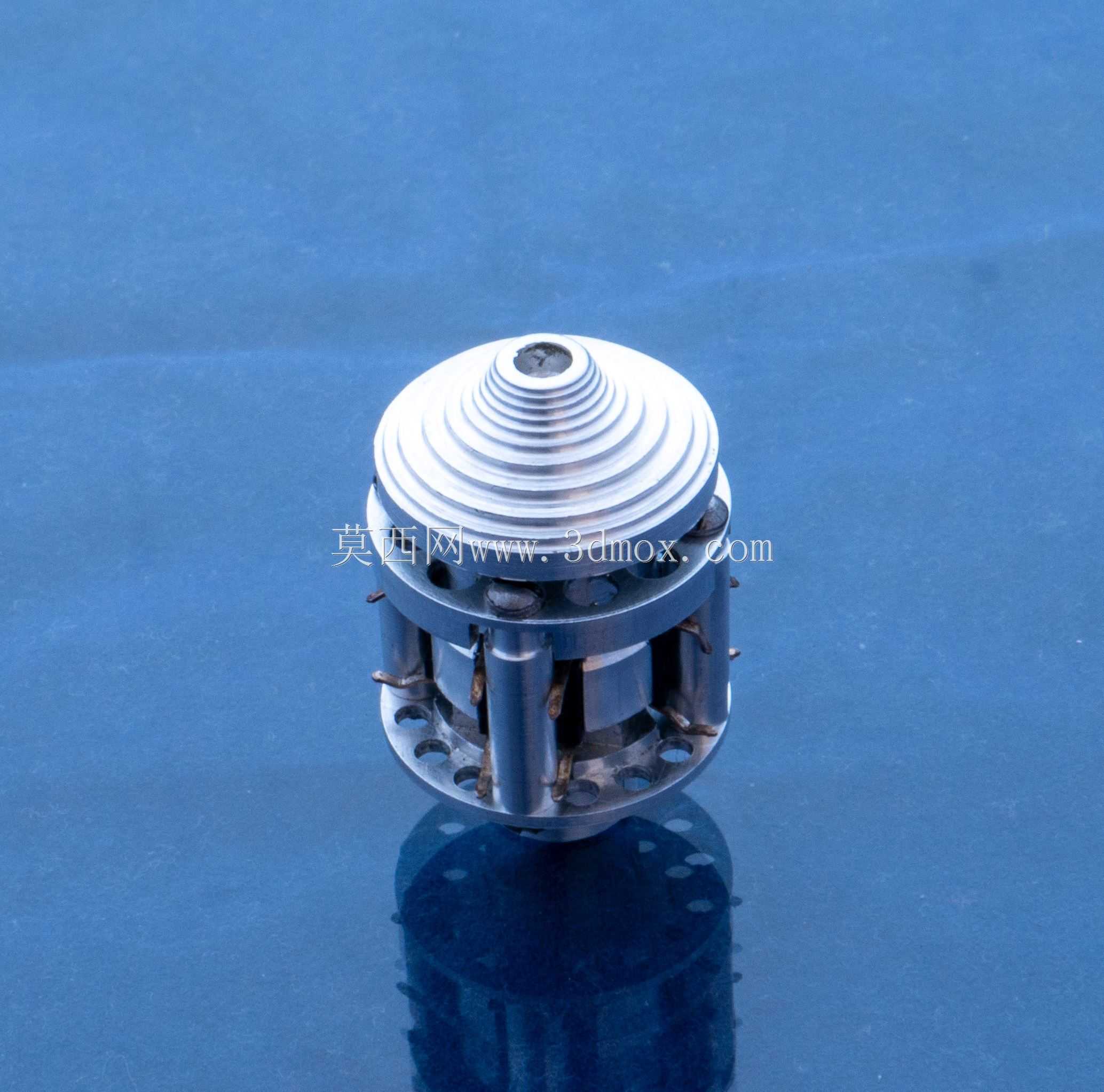

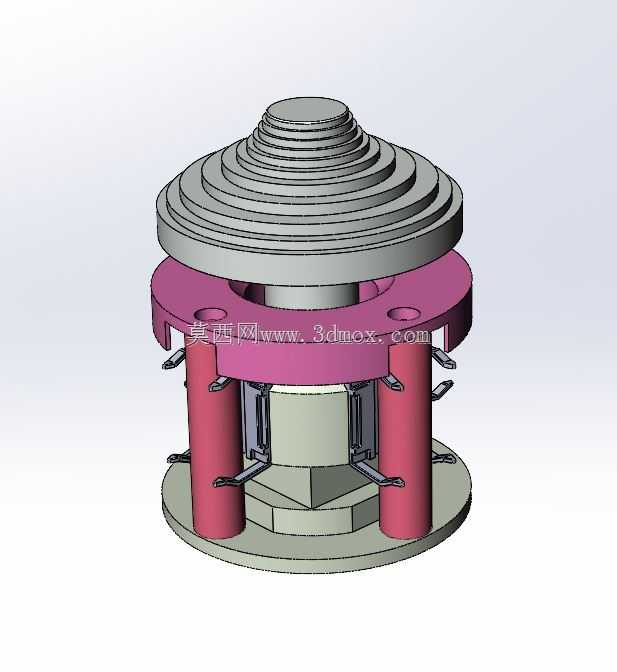

　　从结构设计思路来看，顶部采用多层阶梯式的帽型按压头，分层的台阶结构一方面是为了适配不同大小的手指按压接触面，不同操作习惯的使用者不管是用指腹按压还是指尖施力，都能找到合适的施力面，不会出现打滑、按偏的情况；另一方面分层结构也能在按压任意方向时，通过帽体的倾斜带动对应方向的触发触点动作，不会出现相邻方向误触发的问题。中间的紫色环形安装法兰是整个开关的安装基准，法兰上预留的安装孔位直接对应操纵杆基座的固定螺孔，安装时只需要将法兰平贴在基座安装面上，拧入固定螺丝就能完成轴向定位，不需要额外设计定位工装，安装公差可以控制在0.1mm以内，能保证帽体按压时的倾斜角度均匀，四个方向的触发行程一致。

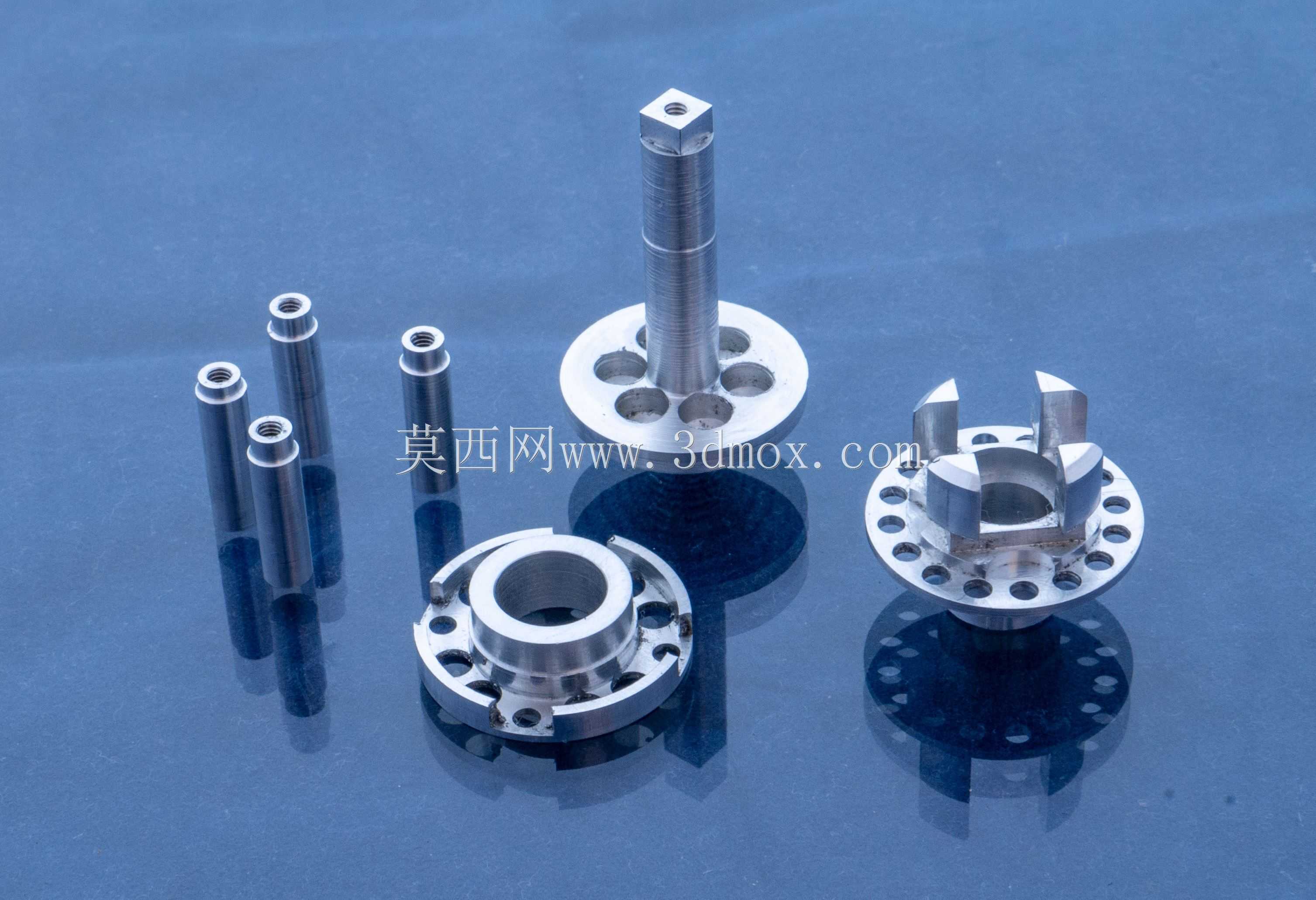

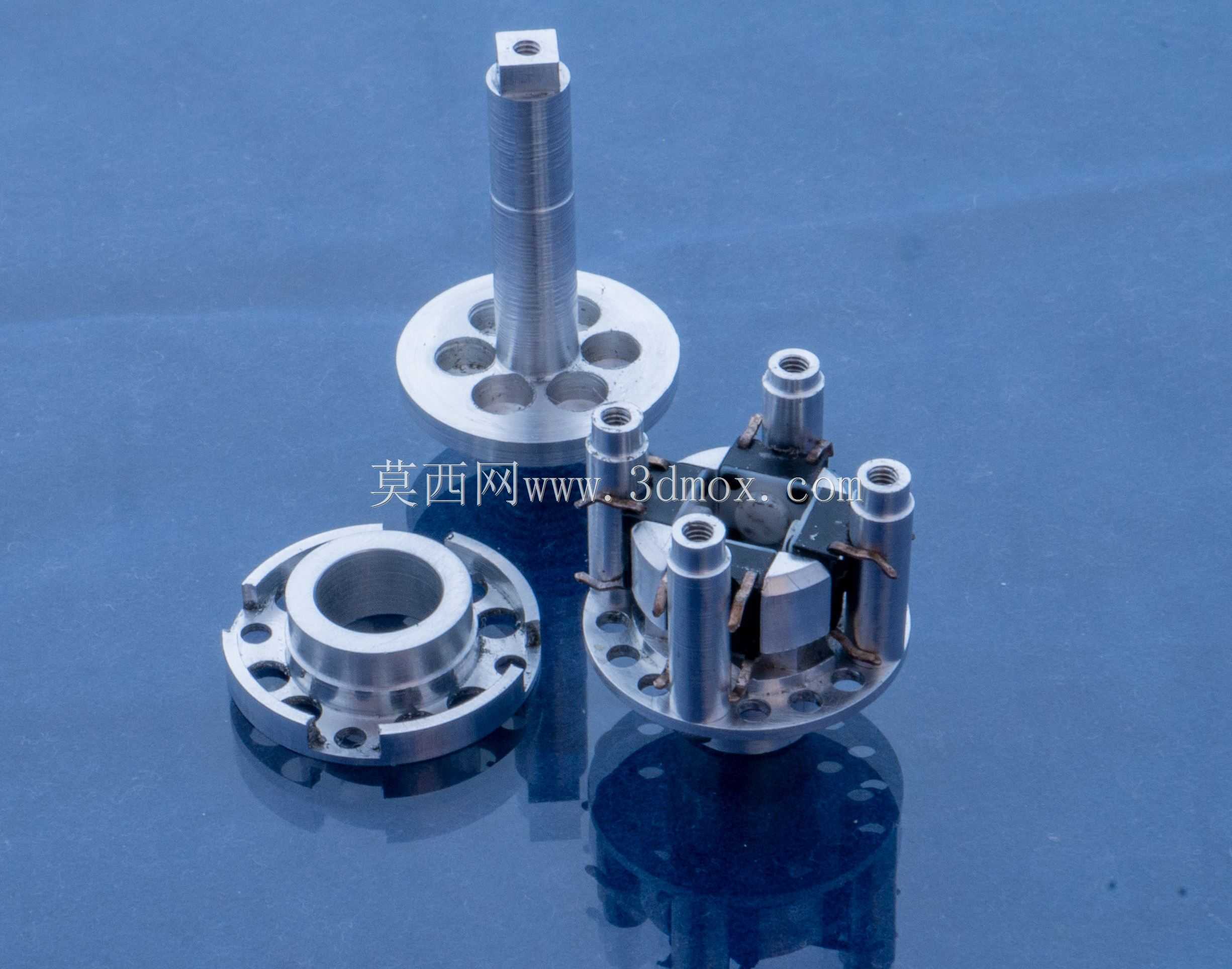

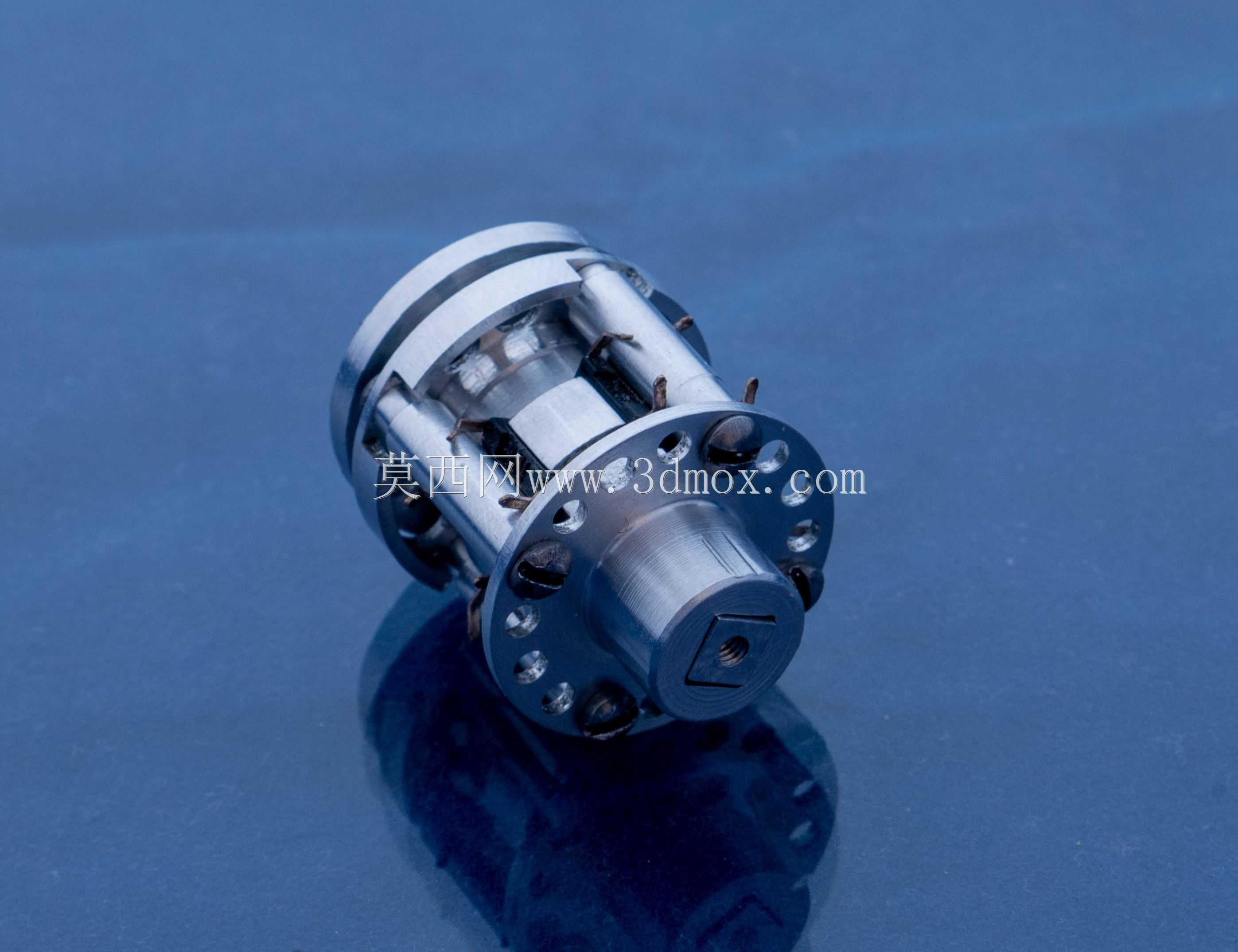

　　支撑结构采用四根对称分布的立柱，均匀分布在法兰四个方向的下方，既作为帽体倾斜时的导向支撑，也为内部的触点组件预留了足够的安装空间，立柱的高度经过匹配设计，刚好能让帽体在最大按压行程下不会触碰到基座底部，同时保证内部的触发弹片有足够的形变空间，不会因为过度按压导致弹片塑性变形失效。底部的圆形基座是整个开关的承载底座，内部的六边形定位槽刚好和操纵杆的中心定位柱配合，能避免开关整体在按压过程中出现周向转动，保证四个触发方向始终和操纵杆的前后左右方向对齐，不会出现方向偏移的问题。触点部分采用弹片式触发结构，每个方向对应一组独立的金属弹片，当帽体向对应方向倾斜时，帽体下方的压柱会压下对应弹片实现电路导通，松开后弹片的弹力会将帽体顶回初始位置，自动复位，不需要额外设置复位弹簧，简化了整体结构的零件数量，也降低了装配复杂度。

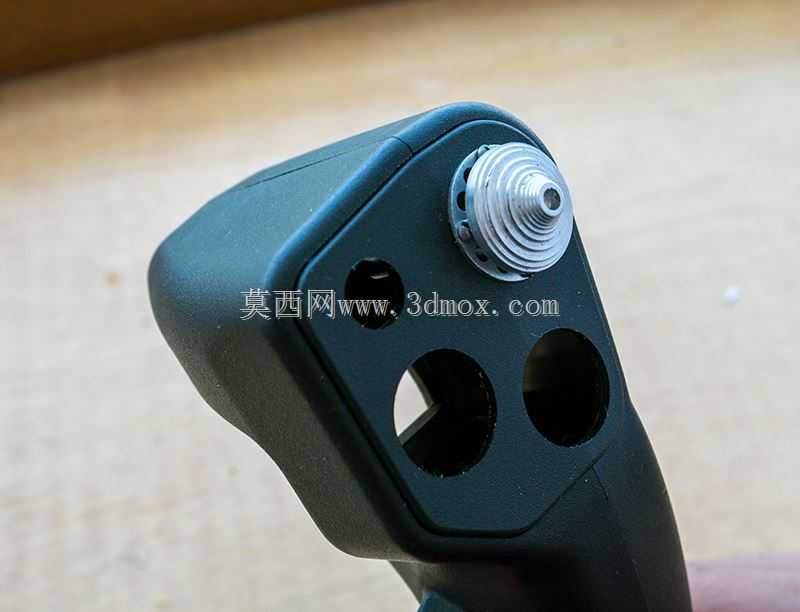

　　从安装边界来看，整个开关的径向尺寸完全匹配常规操纵杆的顶部安装空间，不会突出操纵杆握柄的外轮廓，避免使用过程中被意外磕碰触发；轴向高度经过优化，安装后帽体顶部高出握柄表面的高度刚好符合人体工学的按压高度，长时间操作也不会出现手指酸痛的问题。结构本身是面向精密金属加工工艺设计的，各个零件的公差配合都符合金属机加工的精度要求，金属材质的结构件也能保证开关的使用寿命，在高频次按压的工业使用场景下，能承受数十万次的按压循环不会出现结构失效。如果用于非工业场景的自制改装项目，也可以参考该结构的尺寸逻辑调整零件材质，适配不同的加工工艺条件，只要保证各个运动部件的间隙均匀，就能实现一致的操作手感。需要注意的是，该结构的运动间隙设计是针对硬质零件加工设置的，如果采用软质材料加工，需要适当调整配合间隙，避免出现卡滞、复位不畅的问题。
