先锋3-AT机器人搭载Hokuyo激光测距仪散热结构

在移动机器人户外作业场景中，激光测距仪作为核心环境感知部件，长期处于连续通电工作状态，尤其是搭载在先锋3-AT这类轮式移动机器人平台上执行巡检、测绘任务时，设备往往需要在高低温交替、粉尘附着的复杂环境下持续运行，激光发射模块与信号处理板卡的积热如果不能及时导出，很容易出现测距精度漂移、信号采样频率下降甚至硬件过热保护停机的问题，直接影响机器人的导航避障可靠性。这套散热结构就是针对Hokuyo UST-10LX这款二维激光测距仪定制开发的配套散热组件，专门适配先锋3-AT机器人的甲板安装位，从安装兼容性、散热效率、结构强度三个维度做了针对性的结构优化。

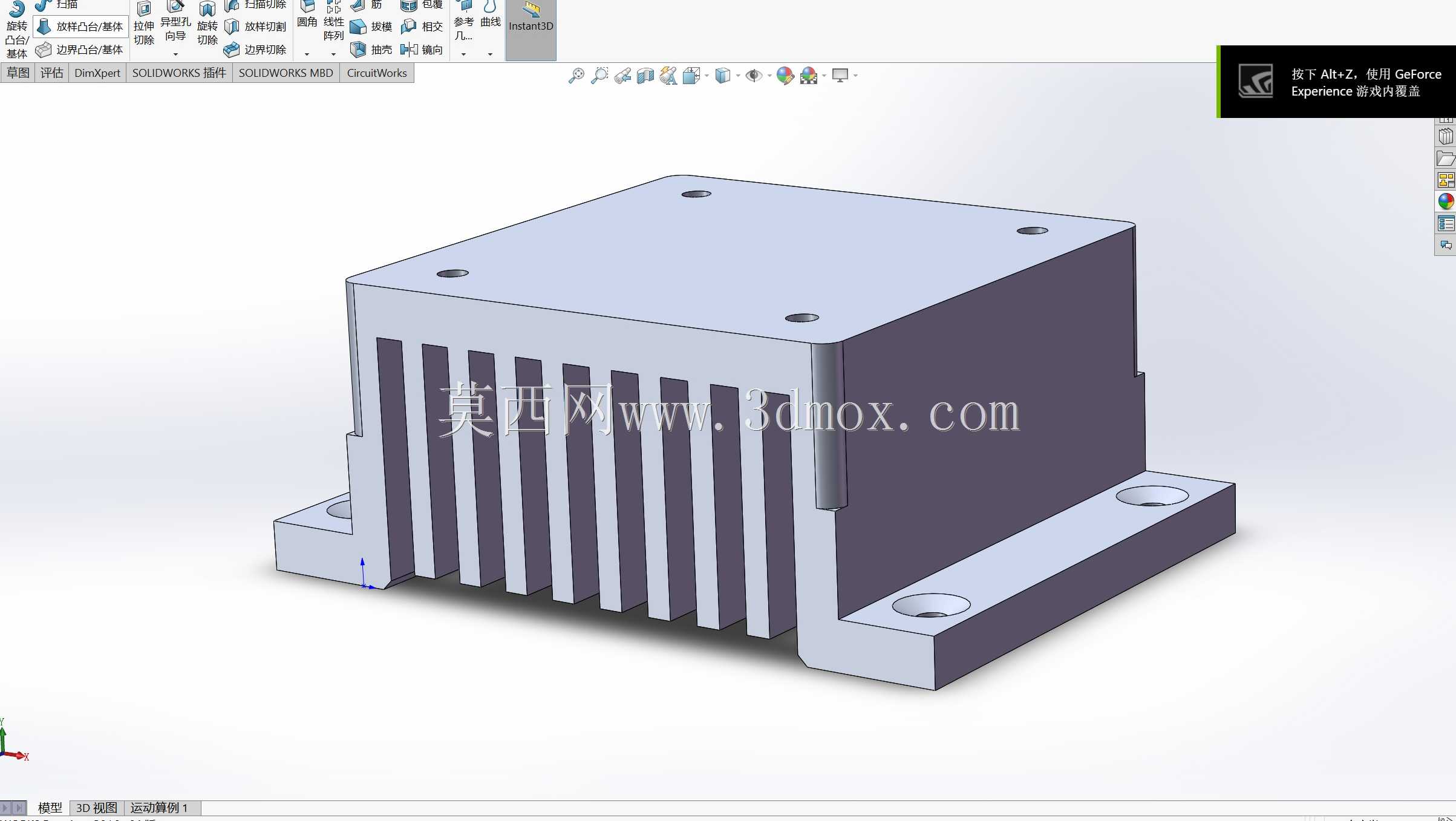

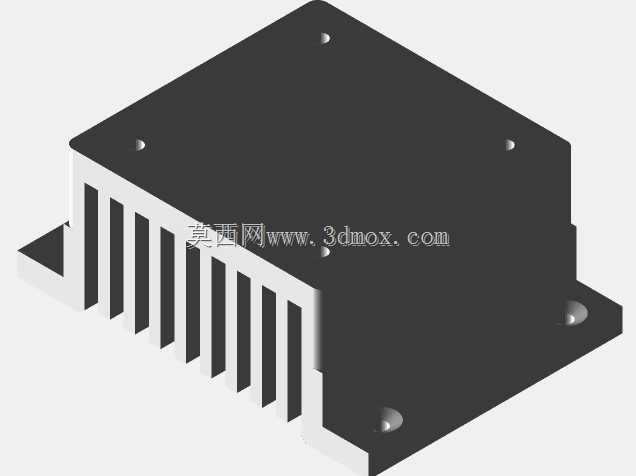

从结构布局来看，整个散热件采用一体化挤压成型的铝制基材加工，主体散热区域采用等间距平行直肋结构，肋片高度根据测距仪背部发热核心区的投影尺寸做了匹配，既保证足够的散热换热面积，又不会因为肋片过高增加整体结构重量、抬升设备安装重心。两侧延伸出的安装耳板直接与机器人甲板的预装螺孔对位，耳板上开设的四个圆形安装孔做了沉头处理，安装后紧固件端面不会突出结构表面，避免剐蹭机器人上层搭载的其他传感设备。耳板与中间散热肋片区的过渡位置做了加厚处理，抵消机器人行进过程中颠簸振动带来的结构应力，防止长期使用后安装位出现形变松动。

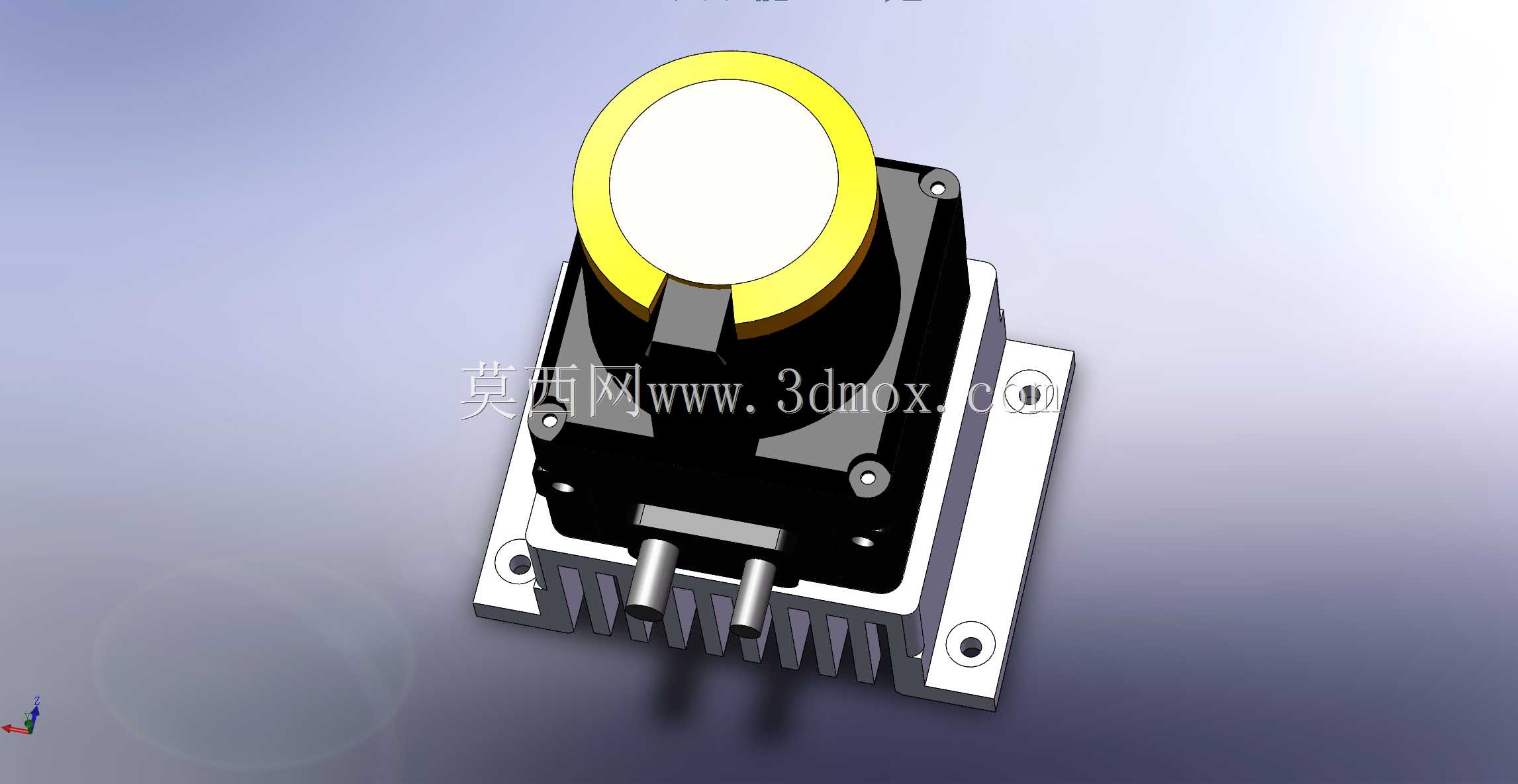

散热件与激光测距仪的贴合面做了精铣加工，平面度控制在0.02mm以内，安装时只需在接触面均匀涂覆薄层导热硅脂，就能保证测距仪背部的发热元件与散热基体之间的低热阻传导路径，设备工作时产生的热量可以快速传导到整片肋片区域，依靠机器人行进过程中的自然对流带走热量，不需要额外加装散热风扇，既减少了额外的供电走线需求，也避免了风扇转动带来的振动影响激光测距的精度稳定性。顶部预留的两个柱状凸台是为了适配测距仪的出线防护套安装，走线可以顺着凸台侧边的线槽固定到机器人主干线束中，避免机器人转向、越障过程中线缆被拉扯剐蹭。

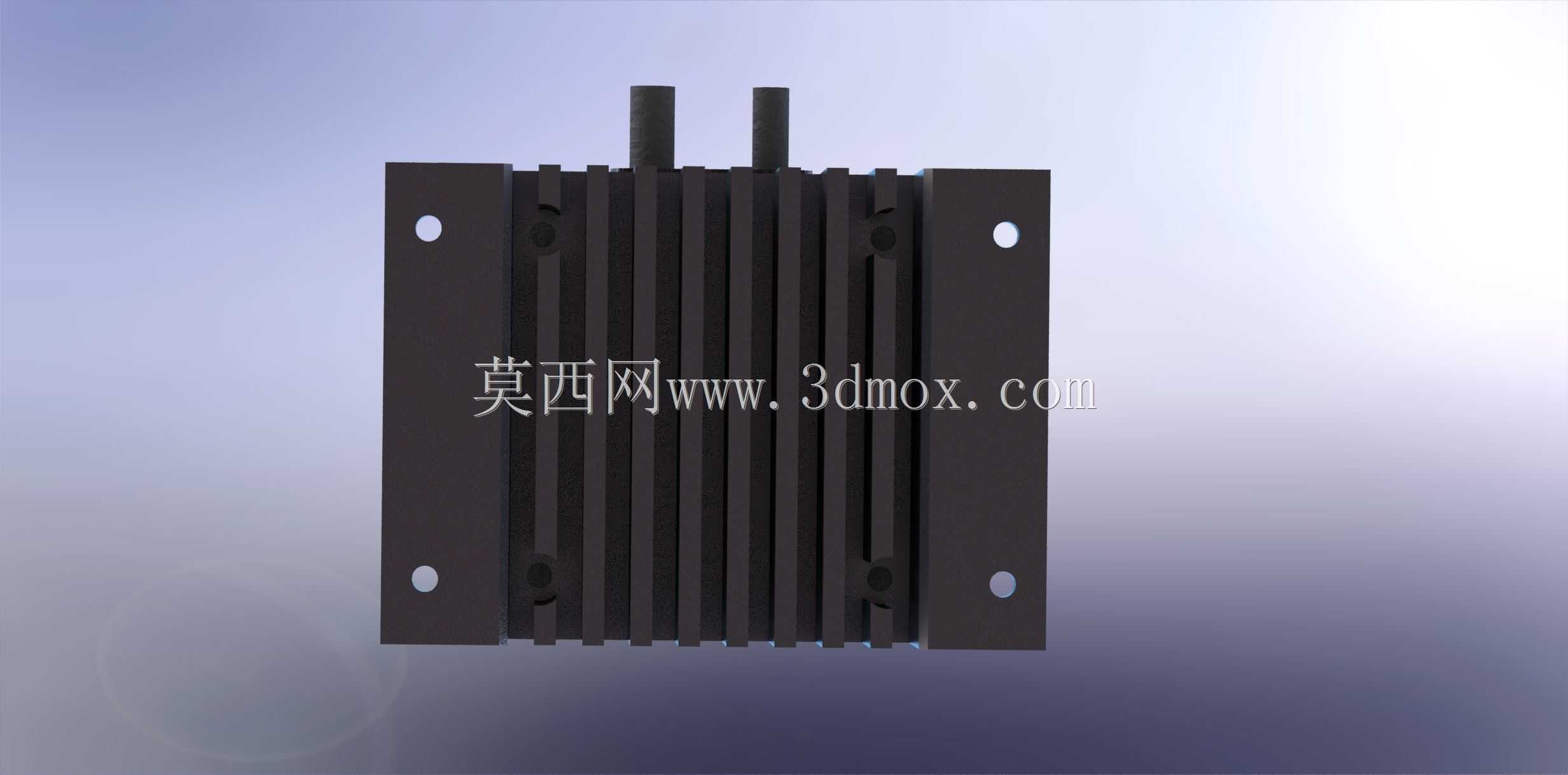

在安装边界的设计上，整个散热件的外轮廓尺寸完全控制在Hokuyo UST-10LX的扫描视场遮挡范围之外，肋片区域的宽度比测距仪本体窄2mm，两侧安装耳板的下沉高度经过测算，安装后测距仪的扫描平面不会被任何金属结构遮挡，保证270度扫描范围内无探测盲区。整体结构的重量控制在120g以内，不会给机器人甲板带来额外的负载负担，同时铝制基材的表面做了黑色阳极氧化处理，一方面提升金属表面的辐射散热效率，另一方面也增强结构的耐锈蚀能力，适应户外潮湿、多尘的作业环境。

实际装配测试中，这套散热结构可以让连续工作4小时以上的激光测距仪核心板卡温度比无散热状态降低18摄氏度左右，在35摄氏度的环境温度下满负荷运行时，设备外壳温度始终稳定在42摄氏度以内，完全满足器件手册给出的工作温度区间要求。安装时不需要对原有机器人甲板做任何二次加工，直接利用原有预留的传感设备安装孔位就能完成固定，整个装配过程只需要四枚沉头螺丝，后期维护拆卸也十分便捷。肋片之间的间距留足了4mm的间隙，日常维护时只用压缩空气就能吹走积存在肋片缝隙中的粉尘、草屑，不会因为杂物堵塞肋片间隙影响散热效果。
