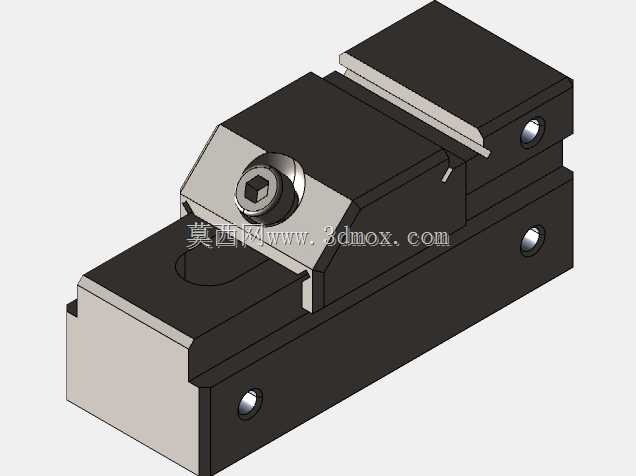

内置平行轴无螺纹精密台钳结构设计

　　这款内置平行轴的无螺纹台钳，是面向小行程精密装夹场景开发的夹持工装，和传统丝杠驱动的台钳不同，它摒弃了外露螺纹传动结构，将平行导向轴完全内置在钳体内部，从根源上避免了加工过程中切屑、切削液进入传动间隙造成的卡滞、磨损问题，在精密零件铣削、慢走丝装夹、检测工位定位这类对夹持稳定性、重复定位精度要求高的场景里适配性极强。

　　从实际使用的工况出发，这类台钳常被布置在小型加工中心工作台、精密磨床工位或者三坐标检测平台上，用来夹持尺寸不大的有色金属零件、硬质合金小工件、或者批量加工的小型结构件，因为没有外露螺纹的积屑死角，日常维护只需要擦拭钳口和外露滑动面即可，不需要频繁清理螺纹槽内的嵌屑，在多班次连续加工的生产场景里能减少不少工装维护的停机时间。

　　结构设计上，钳体采用分体式组合结构，固定钳身和活动钳身的滑动配合面做了等高研磨处理，内置的两根平行轴贯穿活动钳身，两端和固定钳身过盈定位配合，保证活动钳身在全行程滑动过程中，钳口始终保持平行，不会出现传统台钳丝杠磨损后出现的钳口上扬、夹持偏斜问题。驱动端采用内六角偏心锁紧结构，转动锁紧螺钉时，偏心块推动活动钳身沿平行轴做直线进给，锁紧力通过偏心结构的自锁特性保持，不需要额外的防松结构，锁紧行程短，装夹工件时只需要转动小角度即可完成锁紧和松开，比传统丝杠台钳的装夹效率高不少，适合批量小件的快速装夹作业。

　　安装边界方面，钳体底座做了平直的安装基准面，底座上预留的两个沉头安装孔可以直接通过T型螺栓固定在机床工作台的T型槽内，也可以配合精密平口钳的底座做转位安装，整体外形紧凑，占用工作台面积小，钳口张开行程覆盖常见小型精密零件的夹持尺寸，钳口的夹持面做了细密的防滑齿纹，同时预留了可更换软钳口的安装螺孔，装夹易划伤的软质工件时，可以更换铜质或者铝质软钳口，避免夹伤工件表面。

　　设计过程中特意将平行轴的安装位置下沉到钳身内部，轴的两端做了密封挡边，防止切削液顺着轴的配合间隙渗入钳体内部，滑动配合面预留了微小的储油间隙，出厂时填充长效润滑脂，长期使用也不会出现滑动卡滞的问题。和同规格的传统丝杠台钳相比，这款无螺纹结构的整体高度更低，装夹工件时的重心更靠近工作台面，重切削时的抗振性能更好，不会因为夹持重心过高出现振刀、工件移位的问题。钳身的棱角处都做了倒角处理，避免操作过程中划伤操作人员，锁紧端的内六角孔采用标准尺寸，和机加工常用的内六角扳手通用，不需要配备专用的操作工具，车间现场使用的适配性很强。

　　在检测工位使用时，因为没有丝杠传动的回程间隙，重复装夹的定位一致性更好，配合百分表找正后，批量工件的装夹定位误差可以控制在很小的范围内，减少了每个工件单独找正的辅助时间。针对小尺寸薄壁零件的装夹，偏心锁紧的力值可以通过转动角度灵活控制，不会像丝杠台钳那样因为锁紧力过大夹弯薄壁工件，操作人员可以根据工件的材质和壁厚调整锁紧角度，获得合适的夹持力，既保证装夹牢固，又避免工件装夹变形。整体结构没有易损的外露零件，使用寿命比普通台钳更长，即使长期在有切削液冲刷的加工环境里使用，也不会出现螺纹锈蚀、传动卡滞的问题。
