机加工夹持用台钳组件结构设计

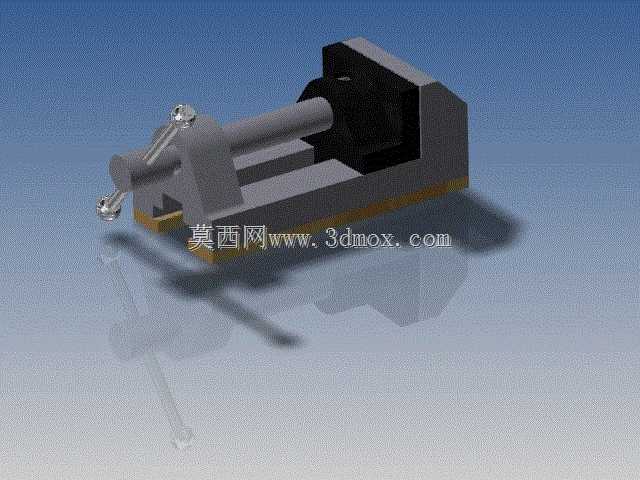

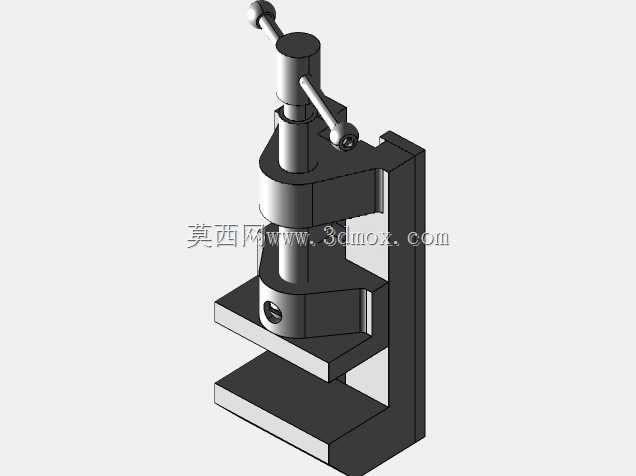

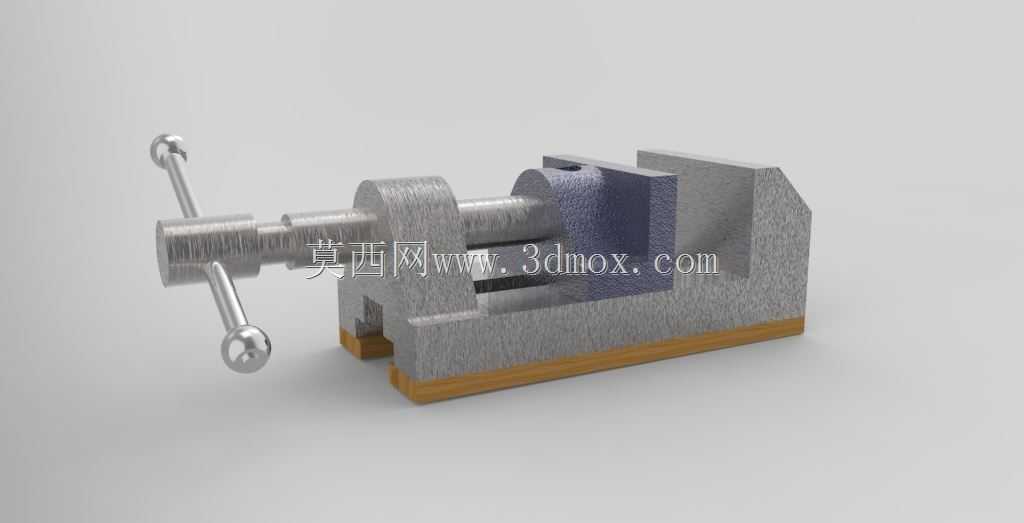

　　在常规机加工、钳工装配、工件修配场景中，台钳是工位上最基础也最高频使用的夹持工装，这套台钳组件的结构完全围绕实际工位的使用需求展开设计，没有冗余的装饰性结构，所有部件的尺寸匹配都服务于夹持稳定性与操作便利性。从实际安装边界来看，这套台钳的底座采用平直带定位凸边的结构，底部预留的安装槽可以适配常规钳工台的T型槽间距，不需要额外加工转接板就能直接固定在标准工位台面上，底座整体的长宽比例控制在1.8:1，既保证夹持长工件时不会出现侧翻力矩，也不会占用过多的工位操作空间，底座底部的防滑垫结构采用嵌入式安装，避免长期受夹紧力后出现垫材移位脱落的问题。夹持结构的设计上，固定钳身与活动钳身的配合面采用燕尾导轨结构，导轨的配合间隙预留了0.

　　02-0.05mm的调整余量，长期使用出现磨损后，可以通过侧边的镶条调整配合精度，不会因为导轨磨损导致夹持工件出现角度偏差。钳口部分采用可更换式设计，钳口板通过沉头螺丝固定在钳身上，针对不同的加工场景，可以更换光面、齿面或者软质钳口，比如夹持精加工完成的工件时，更换铜质或者尼龙钳口就能避免夹伤工件表面，不需要额外包裹铜皮等防护材料，提升工位操作效率。传动部分采用梯形丝杆结构，丝杆的导程选择兼顾了夹持行程的调节速度与夹紧力的输出，转动一圈活动钳身的进给量适配常规工件装夹的调节节奏，不会因为导程过大导致微调精度不足，也不会因为导程过小导致大行程调节时操作繁琐，丝杆与活动钳身的连接部位采用推力轴承承载，

　　夹紧工件时的轴向力直接通过轴承传递到固定钳身，避免丝杆根部出现应力集中断裂的问题，手柄部分采用穿销式可转动结构，操作时可以根据工位空间调整手柄的施力角度，在狭窄工位也能完成夹紧操作，手柄两端的挡球结构避免操作时手滑脱开。从功能特性来看，这套台钳的最大开口尺寸适配常规中小型零件的加工需求，钳口深度可以满足多数异形件的夹持高度要求，夹持时的受力点集中在钳口中部区域，不会出现工件上翘的问题，活动钳身的移动全程保持与固定钳身的平行度误差在0.03mm以内，装夹矩形工件时不需要反复找正就能保证基准面的垂直度。在设计思路上，整套结构优先考虑了工位长期使用的维护性，所有易损件都采用可拆分的独立结构，钳口板、丝杆、导轨镶条都可以单独更换，

　　不需要整体报废台钳，降低工位工装的长期使用成本，所有部件的棱角都做了R2以上的倒角处理，避免操作时划伤操作人员，符合车间工装的安全设计要求。实际使用场景中，这套台钳不仅可以用于钳工的锉削、锯削、攻丝等手工操作，也可以固定在小型钻床、铣床的工作台上，配合完成轻负荷的机加工装夹，针对小批量零件的修配、样品试制等场景，不需要制作专用夹具，直接通过台钳配合垫块就能完成工件固定，大幅缩短生产准备周期。结构的材质匹配上，钳身主体采用铸铁材质，具备足够的刚性吸收加工时的振动，丝杆采用中碳钢调质处理，提升螺纹部分的耐磨性，钳口板采用合金钢淬火处理，保证长期使用不会出现齿部变形或者磨损凹陷，各部件的连接公差都按照工装类的配合标准设计，组装后活动钳身移动无卡滞，夹紧后无旷量，完全满足常规车间工位的使用要求。
