参数化斐波那契黄金螺旋几何结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:358855
  • 参数化斐波那契黄金螺旋几何结构
  • 参数化斐波那契黄金螺旋几何结构

  在机械结构设计、工业造型优化、流体流道规划甚至非标设备的导向轨迹设计场景里,黄金螺旋这类基于斐波那契数列逻辑生成的平滑曲线,一直是兼顾力学特性与视觉合理性的常用几何参考元素。很多刚接触结构设计的工程师容易把这类螺旋曲线和普通阿基米德螺旋混淆,实际上二者的生成逻辑完全不同:阿基米德螺旋是等距向外延展,每一圈的径向增量保持恒定,多用于等速送料、等距排线这类需要恒定进给量的机构;而黄金螺旋的曲率变化严格贴合黄金分割比例,从中心向外延展的过程中,每一段圆弧的半径按照斐波那契数列逐级递增,曲线全程没有曲率突变点,不管是作为外观造型的轮廓引导线,还是作为流体通道的内壁曲线,都能有效减少应力集中或者流道紊流的问题。

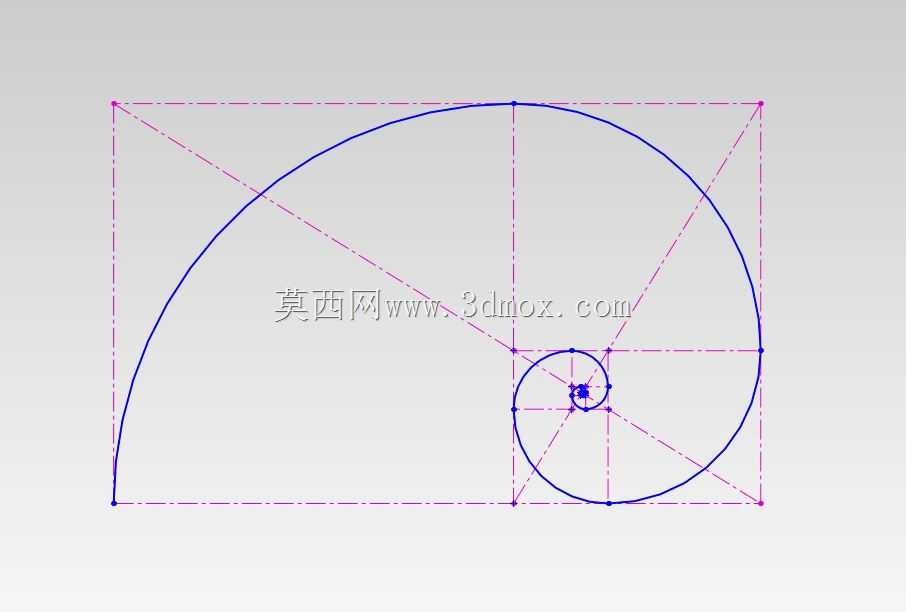

  做这个参数化结构的时候,最先要确定的是中心起始段的基准尺寸,很多人建模时习惯从大端往中心收,实际工程应用里应该反过来,先锁定最小单元的正方形边长——这个尺寸直接决定了整个螺旋结构的最小安装边界,比如用在小型精密设备的内部走线导向时,最小单元边长要匹配线缆的最小弯曲半径,避免线缆穿设时出现弯折疲劳;如果是用在产品外观的装饰分缝或者曲面渐变参考,最小单元边长要匹配外壳的壁厚公差,避免后续曲面加厚时出现几何自交。整个螺旋的构造逻辑是逐段拼接对应半径的90度圆弧,每一段圆弧的圆心都落在前一级正方形的边角位置,全程不需要额外添加样条曲线拟合,所有线段都可以通过尺寸约束完全定义,这也是参数化设计的核心优势:只要修改起始段的基准边长,整个螺旋的所有圆弧段、外围辅助正方形框、对角线参考线都会自动更新,不需要逐段调整约束。

  从实际安装边界来看,整个螺旋结构的外轮廓是一个规整的矩形,矩形的长宽比严格贴合黄金分割比例,这一点在设备布局时非常实用——不需要额外做轮廓包络计算,只要预留对应长宽的矩形安装空间,就能完整容纳整个螺旋结构,不会出现曲线超出边界的问题。比如在做自动化设备的物料导向滑道时,用这种黄金螺旋做滑道的中心轨迹,物料从外端进入滑道后,随着螺旋曲率逐渐变大,滑行速度会平滑降低,不会像等距螺旋滑道那样在末端出现速度突变导致物料卡滞;在做工业产品的外观曲面构建时,把黄金螺旋作为曲面的UV线参考,生成的曲面过渡会更自然,不会出现局部曲率突兀的问题,哪怕后续做脱模斜度调整或者壁厚偏移,曲面的G2连续性也能保持稳定。

  很多工程师在建模这类几何结构时,习惯直接导入外部曲线文件,这种方式的问题在于后续修改时没有参数关联,一旦整体尺寸需要调整,就要重新绘制或者导入曲线,反而降低设计效率。这个参数化结构的所有约束都是全关联的,除了起始基准边长,甚至可以调整每一段圆弧的角度,不一定局限于90度拼接,比如需要更长的延展段时,可以把对应位置的圆弧角度调整为120度,整个结构的约束关系也不会失效。另外要注意的是,螺旋中心位置的最小圆弧段,在实际加工时要匹配加工设备的最小刀具半径,如果是做3D打印的结构件,中心段的圆弧直径不能小于喷嘴直径的1.5倍,否则打印时会出现材料填充不实的问题;如果是做钣金折弯的参考线,中心段的弯曲半径要满足钣金材料的最小折弯半径要求,避免折弯处出现裂纹。

  在不同的行业场景里,这个结构的用法也有区别:做风机叶片的型线参考时,可以截取螺旋的一段作为叶片的前缘曲线,能有效降低叶片转动时的风阻噪音;做传送带的导向弯道设计时,用黄金螺旋段做弯道轨迹,货物在弯道处的离心力变化更平滑,不会出现货物倾倒的情况;甚至在做工装夹具的定位槽设计时,把定位槽的走向参考黄金螺旋曲线,工件装夹时的导向行程更顺畅,不会出现卡滞。整个结构没有多余的几何元素,所有辅助线都是构造线模式,不会干扰后续的特征生成,不管是用来做草图块插入到其他装配体里,还是直接作为特征生成的基础轮廓,都不需要额外清理冗余线段。另外,参数化设计的另一个优势是可以快速生成不同比例的衍生结构,比如需要在同一个设备里用到三个不同尺寸的黄金螺旋结构作为布局参考,只需要修改三次基准边长参数就能快速生成,不需要重复绘制,能大幅减少重复建模的工作量。实际建模过程中要注意,每一段圆弧的端点都要和对应正方形的顶点做重合约束,圆心要和对应正方形的边角做重合约束,避免拖动时出现约束错乱,只要底层约束逻辑正确,后续不管怎么调整参数,整个螺旋的几何比例都不会失真,完全符合黄金分割的数学逻辑。
