车辆悬架用螺旋弹簧式液压减震结构

这类带螺旋弹簧的液压阻尼减震结构，最常出现在乘用车辆、非道路小型工程车辆的悬架系统中，也可适配部分小型代步电动车、山地越野自行车的避震结构，核心作用是吸收路面传递的冲击动能，避免刚性冲击直接传递至承载主体，同时抑制弹簧吸震后往复弹跳的余震，提升行进过程的平顺性与结构稳定性。从实际使用场景来看，当承载主体经过颠簸路面时，路面激励会通过行走轮传递至减震器下端安装端，此时螺旋弹簧会率先发生压缩形变，将瞬时的冲击动能转化为弹簧的弹性势能，避免硬接触带来的结构磕碰损坏；而内置的液压阻尼结构则会在弹簧伸缩过程中，通过阻尼孔控制液压油的流动速率，将弹性势能逐步转化为热能耗散，避免弹簧持续往复伸缩带来的持续晃动，保证承载主体的姿态稳定。

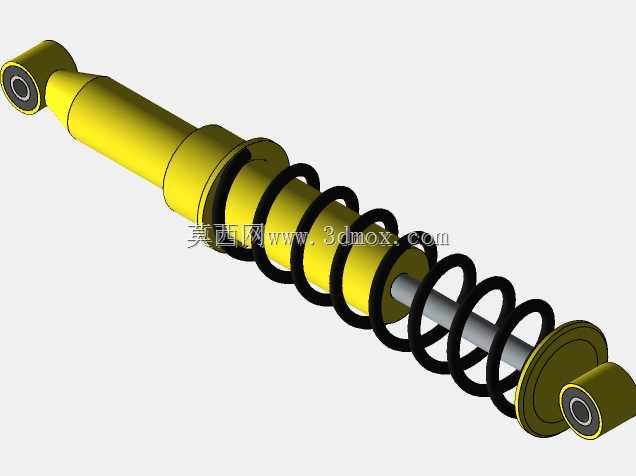

在设计思路上，该结构采用同轴集成布局，将阻尼芯轴设置在螺旋弹簧的中心轴线位置，上下两端分别设置带衬套的安装吊耳，这种布局一方面可以最大程度压缩结构的径向占用空间，避免与周边的悬架摆臂、转向拉杆等部件发生运动干涉，另一方面同轴布局可以让弹簧的弹力与阻尼力始终沿同一轴线传递，避免偏载带来的阻尼杆偏磨、弹簧应力集中断裂等问题。上下两端的安装吊耳均内置橡胶衬套，衬套的内圈为金属衬管，外圈为耐油橡胶材质，既可以通过橡胶的微量形变补偿安装过程中的角度偏差，也可以过滤掉高频的小幅振动，避免金属硬连接带来的异响与应力集中。

从安装边界来看，该减震结构的上下安装端均为同轴的环形吊耳结构，安装时需要匹配对应直径的连接销轴，销轴与吊耳内金属衬管采用间隙配合，保证吊耳可以绕销轴做小角度摆动，适配悬架跳动过程中的角度变化；结构的最大伸展长度与最大压缩长度需要匹配对应悬架的跳动行程，避免悬架上跳极限时减震器被压死导致结构硬接触，也要避免悬架下跳极限时减震器被过度拉伸导致阻尼杆脱出。螺旋弹簧的刚度选取需要匹配承载主体的簧下质量与额定载荷，刚度偏大会导致减震过硬，滤震效果变差，刚度偏小则会导致弹簧压缩量过大，容易出现减震器触底的问题；阻尼系数的匹配则需要与弹簧刚度对应，阻尼过大同样会导致减震偏硬，阻尼过小则无法有效抑制弹簧的往复弹跳，出现余震过多的问题。

在结构细节上，阻尼芯轴的外露部分设置有防尘罩结构，可以避免行进过程中卷起的泥沙、灰尘附着在阻尼杆表面，刮伤阻尼杆的密封件导致液压油泄漏，延长结构的使用寿命；弹簧的两端均做了并圈磨平处理，保证弹簧端面与上下安装座的贴合面积足够，避免弹簧受力时出现偏移、异响；上下安装座与弹簧接触的位置设置有橡胶缓冲垫，既可以避免弹簧金属端面与安装座硬接触产生异响，也可以在弹簧压缩到极限位置时提供额外的缓冲，避免金属撞击。这类减震结构在实际选型时，除了匹配行程、刚度、阻尼参数外，还需要确认安装吊耳的宽度、内孔直径，保证与整车的安装支架完全适配，避免出现安装不上、销轴窜动等问题；日常使用过程中需要定期检查阻尼杆表面是否有漏油痕迹，一旦出现漏油说明密封件失效，阻尼力会快速衰减，需要及时更换，避免长期失效状态下行驶导致弹簧过载断裂、悬架结构损坏等问题。
