带防护涵道的无人机多叶螺旋桨结构

　　这款涵道式多叶螺旋桨结构，主要适配小型多旋翼无人机的动力端需求，在实际应用场景中，相比常规外露式螺旋桨，其外围的环形防护涵道能够大幅降低飞行过程中桨叶碰撞障碍物导致的炸机风险，尤其适合室内巡检、近距作业、人群周边低空飞行的使用场景，避免高速旋转的桨叶直接接触操作人员或者周边物体，提升低空作业的安全冗余。从功能特性来看，五叶式的桨叶布局相比常见的两叶、三叶螺旋桨，在相同转速下能够提供更均匀的推力输出，转动过程中的动平衡表现更优，气动噪音更低，涵道内壁的曲面设计能够约束桨叶搅动的气流流向，减少翼尖涡流带来的动力损耗，提升动力转化效率，在相同拉力需求下可以适当降低电机转速，间接延长航时。设计思路上，桨叶采用了渐变翼型截面，

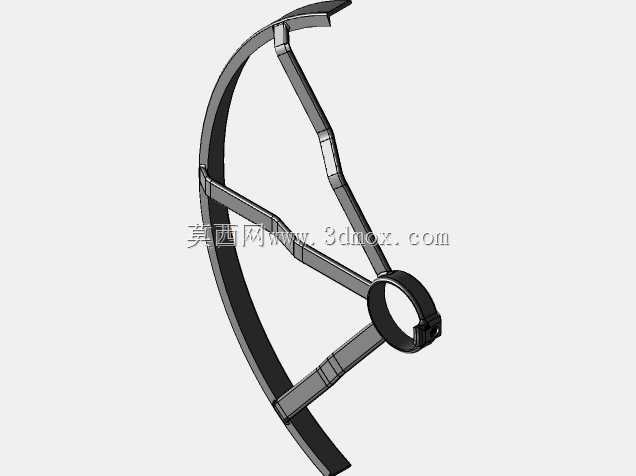

　　从根部到叶尖的弦长逐步收窄，安装角随半径增大逐步减小，匹配不同线速度位置的气动攻角需求，避免叶尖部分出现气流失速；中心的桨毂结构做了同轴定位台阶，能够直接适配标准规格的无刷电机输出轴，预留的锁紧孔位可以配合快拆桨座或者顶丝完成固定，安装时不需要额外做转接结构。外围涵道采用辐条式支撑结构连接中心电机安装座，在保证整体结构刚性的前提下尽可能降低自身重量，支撑筋的布局做了气动修型，减少支撑结构对气流的阻挡干扰，涵道的外圈边缘做了圆弧过渡，避免尖锐边缘在碰撞时出现应力集中开裂的问题。安装边界方面，涵道的整体外径控制在常规小型无人机机臂的安装间距范围内，中心安装座的孔位匹配常用22系列、23系列无刷电机的安装孔距，

　　桨叶旋转时的叶尖和涵道内壁保留了均匀的微小间隙，既避免转动过程中出现擦碰，又能充分利用涵道的气流约束效应；整体结构的重心落在中心电机轴线上，装配后不需要额外做过多的动平衡调整，适配时只需要根据无人机的起飞重量匹配对应KV值的电机，就可以完成动力系统的组装。实际使用中，这类涵道螺旋桨也适合小型涵道风扇、桌面级空气循环设备的动力端改装，结构本身的气动效率优势在低流速工况下同样能够体现，支撑结构的强度能够承受常规飞行中的机动过载，在做急停、转向等飞行动作时，涵道结构不会出现明显的形变，保证气流输出的稳定性。
