锯齿圆盘式切削成形刀具结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:359125
  • 锯齿圆盘式切削成形刀具结构设计

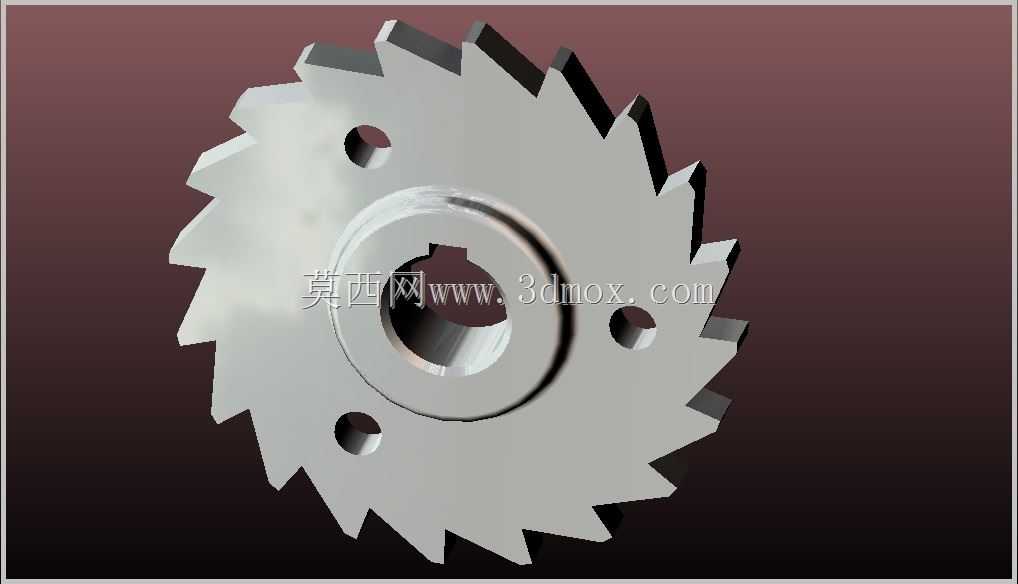

  这类锯齿圆盘类切削刀具,常配套安装在中小型铣床、专用切槽机以及型材下料设备的主轴输出端,主要针对薄壁金属型材、硬塑料板材、复合层压材料完成定尺切断、窄槽铣削、端面齿形成形加工,在五金加工、家具五金生产、小型钢结构预制件加工场景中应用十分普遍。从结构设计逻辑来看,刀具主体采用整体圆盘式基体布局,中心设置带键槽的安装孔,键槽的尺寸匹配标准机床主轴的传动键规格,能够传递额定切削扭矩,避免高速旋转过程中刀具与主轴出现相对滑移,保证切削过程的传动稳定性。基体上均匀分布三个定位安装孔,孔位与主轴端面的定位销一一对应,安装时可快速完成同轴度找正,减少换刀后的校准时间,同时三个孔呈120度圆周均布,能平衡高速旋转时的离心力,

  降低刀具动不平衡带来的机床振动。刀齿部分采用等齿距圆周排布,每个齿的切削刃都做了后角与前角的优化设计,前角控制在合理范围内,既保证切削时刃口能够顺利切入工件材料,减少切削阻力,又避免前角过大导致刃口强度不足出现崩齿;后角设计则充分考虑切削过程中刃口与已加工表面的摩擦问题,减少刀具磨损,延长单次刃磨后的使用寿命。齿尖部分做了微小的倒角强化处理,应对断续切削时的冲击载荷,尤其是在切割薄壁管材、带缺口型材时,每一次切入切出的冲击都不会直接作用在尖锐的刃口尖角上,大幅降低崩刃概率。从安装边界来看,刀具的外径、中心孔直径、定位孔分布圆直径都严格匹配对应型号机床的装夹尺寸范围,安装后刀具的端面跳动量控制在机加工要求的公差范围内,

  保证切削时每个齿的切削深度一致,避免出现个别齿负载过大提前磨损的问题。刀具基体的厚度经过精确计算,既要保证切削过程中基体有足够的刚性,不会因切削抗力出现侧向挠曲,导致切割面出现斜度、毛刺过大的问题,又要尽可能减小基体厚度,降低切削过程中的材料损耗,减少切削力对机床主轴的负载。在实际加工应用中,这类刀具的切削参数需要匹配工件材料特性调整,切削钢材类工件时采用较低的线速度配合合适的进给量,切削有色金属、非金属材料时可适当提高线速度,保证加工效率的同时控制刃口温度,避免过热导致刃口硬度下降。设计过程中还充分考虑了刀具的刃磨便利性,刀齿的切削刃全部暴露在圆盘外圆周,使用常规工具磨床即可完成刃磨,不需要专用的复杂工装,

  降低了刀具后期维护的成本。另外,基体表面做了相应的表面处理,提升基体的防锈能力与表面硬度,减少切削过程中切屑刮擦基体表面造成的损伤,长期使用也不会因为基体锈蚀影响动平衡精度。在成形加工场景中,这类刀具还可以根据加工需求调整齿形角度,完成特定截面形状的成形切削,比如加工零件端面的锯齿形啮合面、薄壁零件上的窄槽阵列,不需要多把刀具走刀,一次进给即可完成成形加工,大幅提升批量零件的加工效率。安装时需要注意,刀具与主轴法兰之间要加装平整的垫片,夹紧螺母的扭矩要控制在合理范围,既要保证夹紧可靠,又要避免扭矩过大导致刀具基体出现变形,影响端面跳动精度。日常使用中,每次换刀都需要检查定位孔与中心孔的清洁度,避免切屑、灰尘嵌入孔位导致安装偏心,引发切削振动。
