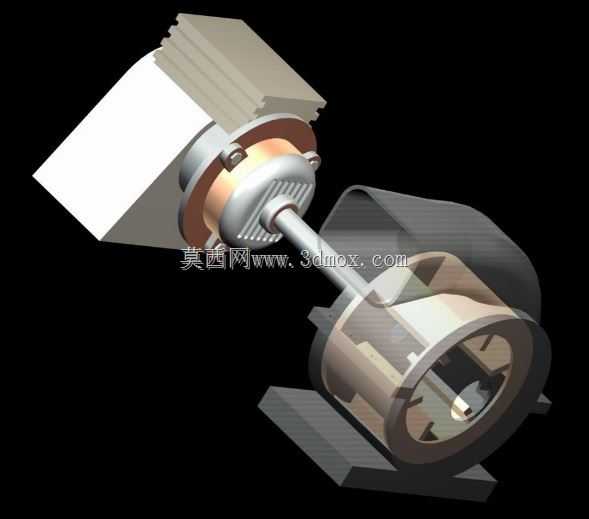

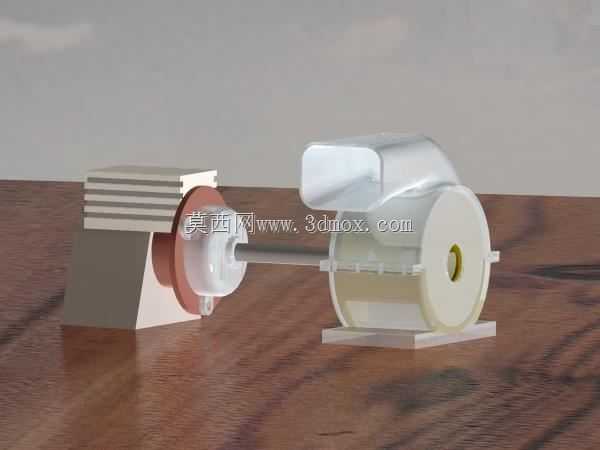

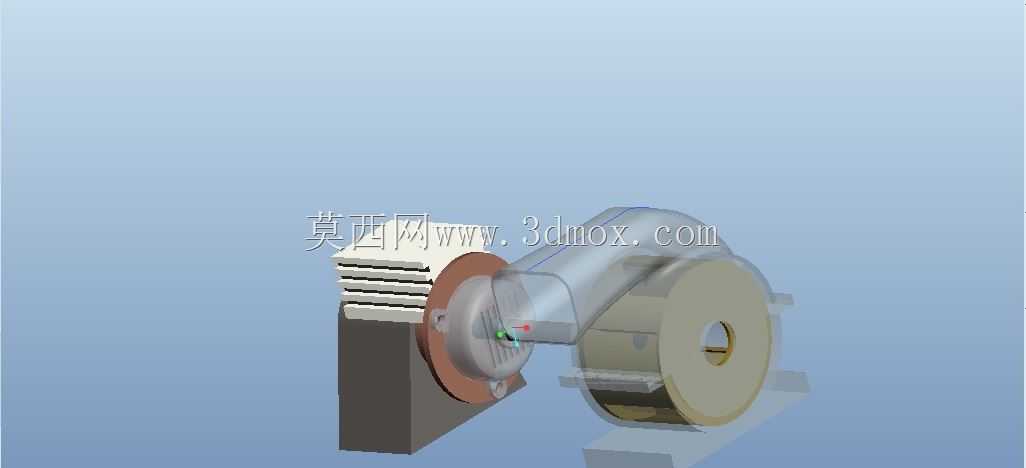

电机驱动鼓风机总成结构设计方案

项目分类:通用机械零部件 发布时间:2021-11-04 ID:359161
  • 电机驱动鼓风机总成结构设计方案
  • 电机驱动鼓风机总成结构设计方案
  • 电机驱动鼓风机总成结构设计方案
  • 电机驱动鼓风机总成结构设计方案

  在工业温控送风、小型设备强制风冷、商用空气循环系统的实际选型场景里,这类电机直驱的鼓风机总成,是替代分体式传动送风结构的高集成度方案,很多做小型烘干设备、机柜温控、新风模块的结构工程师,在前期方案选型时都会优先考量这类集成结构,省去了单独匹配电机、风轮、蜗壳的对接工作量,也能避免分体装配带来的同轴度偏差问题。

  从实际功能逻辑来看,这套总成的核心作用是通过电机输出轴直接驱动离心风轮转动,在蜗壳结构的导流作用下,将进风口侧的空气加压后从出风口定向输出,既可以输送常温空气实现设备散热、环境通风,也可以适配加热模块输出热风,完成局部烘干、空间升温的作业需求,相比轴流风扇,它的出风压力更高,送风距离更远,能够应对带有一定风阻的风道布局场景,比如管道送风、密闭腔体内部的空气置换等工况。

  设计这套结构的时候,首先要考量的是电机与蜗壳的安装同轴度,电机的前端盖直接作为蜗壳的一侧安装基准面,通过止口定位来保证电机输出轴与风轮安装位的同轴误差控制在0.1mm以内,避免风轮高速转动时出现动平衡超标、运转异响的问题。风轮采用前向多翼离心结构,这类结构的风轮在相同转速下能获得更高的风压,同时运转噪音更低,适合对噪音控制有要求的商用、民用设备场景。蜗壳的型线采用对数螺旋线设计,能够最大程度减少风轮输出气流在壳体内的湍流损耗,提升送风效率,出风口采用圆形直段接口,方便对接标准尺寸的送风软管或者硬质风道,接口处预留了密封槽位,可以加装橡胶密封圈减少风压泄漏。

  从安装边界来看,电机尾部的安装支架采用L型折弯结构,预留了四个长圆形安装孔,能够适配一定范围内的安装孔位偏差,安装面的平面度要求控制在0.2mm以内,避免安装时强行锁紧导致电机端盖变形,影响轴承的正常运转。整套总成的轴向总长度控制在180mm以内,蜗壳的最大径向直径为120mm,出风口直径为60mm,能够适配大部分小型设备的内部安装空间,不需要额外预留过大的装配余量。电机的动力输出端与风轮之间采用键连接加锁紧顶丝的双重固定方式,能够避免设备启停瞬间的扭矩冲击导致风轮打滑、移位,保证长期运转的可靠性。

  在实际应用中,这类总成还可以根据使用场景调整适配细节,比如用于高粉尘环境时,可以在进风口加装适配的防尘滤网结构,滤网的安装位直接预留于蜗壳的进风端面上,不需要额外改动主体结构;用于腐蚀性气体输送场景时,可以将蜗壳和风轮的材质从普通冷轧钢板喷塑更换为不锈钢或者工程塑料材质,电机端盖的密封结构也可以对应升级为IP54以上的防护等级,避免腐蚀性介质侵入电机内部损坏绕组。结构设计时还在电机壳体表面预留了散热筋结构,当电机持续高负载运转时,能够通过自身转动带动的气流带走散热筋表面的热量,不需要额外加装独立的散热风扇,进一步简化了整体结构,降低了故障点。

  很多工程师在建模复刻这类结构时,容易忽略蜗壳与电机端盖配合处的密封结构设计,往往只是简单做平面贴合,实际运转时会从配合缝隙处漏风,导致整体送风效率下降10%以上,正确的设计是在配合面处预留环形密封槽,加装厚度2mm的橡胶密封垫,通过螺栓锁紧后的压缩量保证密封性能。另外风轮与蜗壳内壁的间隙也要控制在3-5mm之间,间隙过大会导致气流回流,降低风压,间隙过小则容易因为加工误差、运转震动导致风轮擦碰蜗壳内壁,产生异响甚至卡滞。电机的接线端设置在尾部支架的侧面,预留了标准的接线端子安装位,方便用户快速接线,同时接线处做了防拉扯结构,避免安装维护时拉扯线缆导致接线松脱。
