弯角式内六角接口管道连接接头

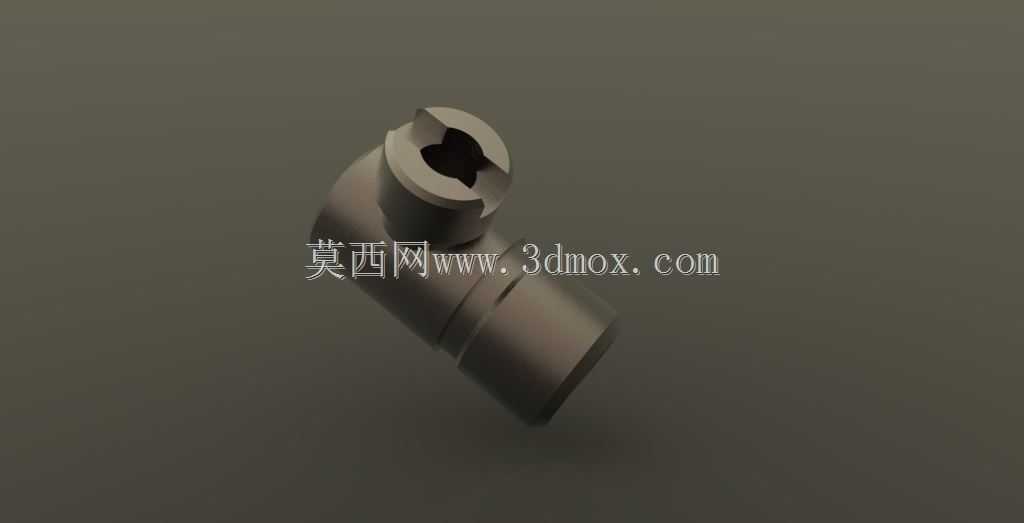

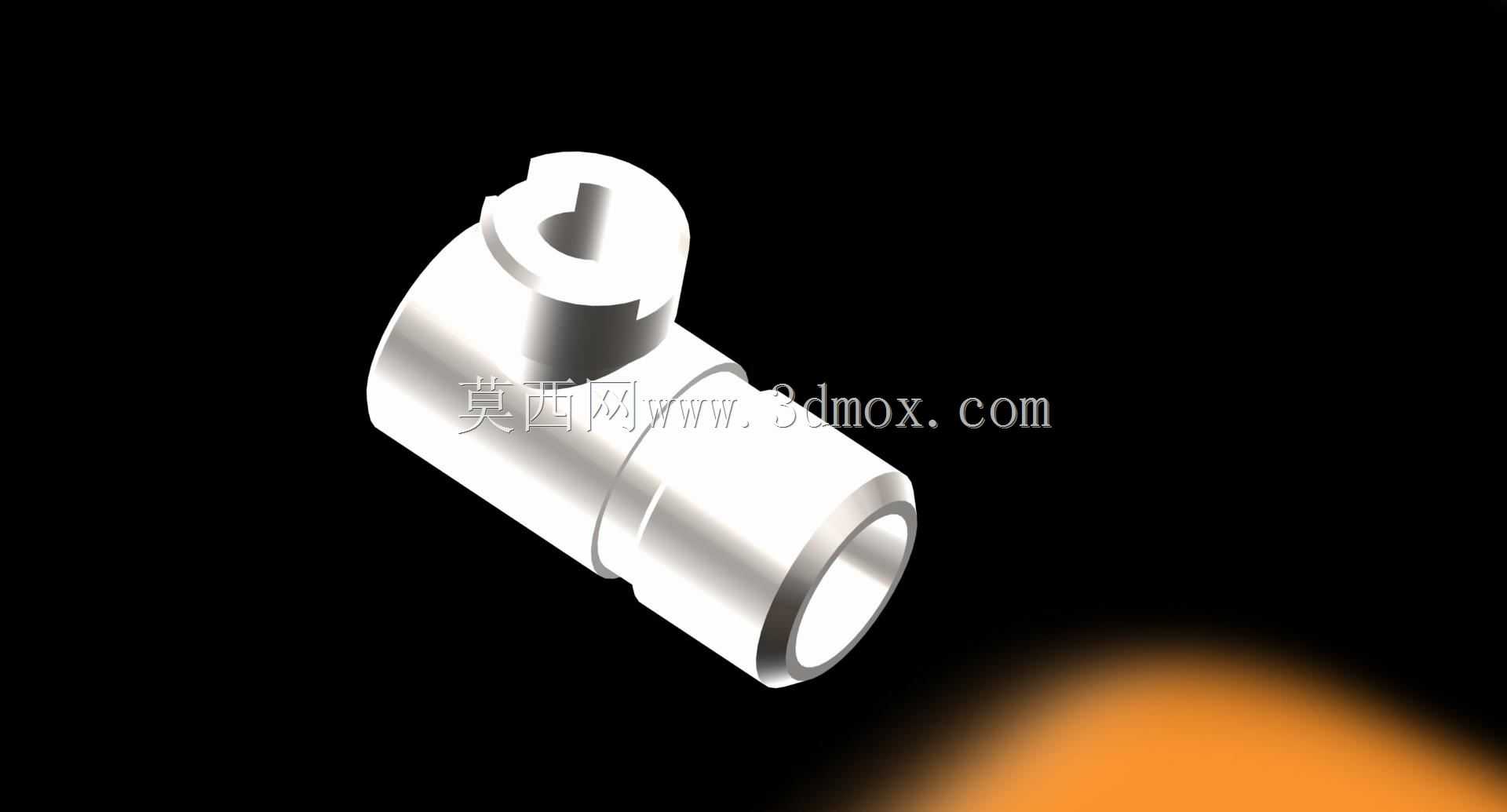

　　在流体输送管路的布设场景中，经常会遇到管路需要转向同时兼顾接口锁紧操作空间的需求，这类弯角式接头的设计初衷就是解决狭小安装空间内的管路转向连接问题。不同于常规的直角弯头仅做流向改变，这款接头在其中一端设置了内六角驱动结构，安装时可以直接使用内六角扳手插入接口端面的六角凹槽完成拧紧操作，不需要额外预留扳手在接头外侧的转动空间，对于设备内部管路排布紧凑、周边有其他结构件遮挡的场景适配性极强。从结构设计逻辑来看，接头整体采用90度弯角构型，两端的连接段分别做了等径的圆柱结构设计，其中带内六角凹槽的一端为接入端，凹槽的深度经过适配计算，既能够保证标准内六角扳手插入后有足够的咬合深度，不会在拧紧过程中出现打滑脱开的问题，

　　又不会因为凹槽过深穿透接头管壁造成流体泄漏的隐患。接头的弯角过渡位置做了圆弧过渡处理，没有采用直角拼接的结构，一方面是为了降低流体在转向位置的阻力损失，避免介质流经弯头时出现过大的压损，另一方面圆弧过渡的结构也能减少管路内部的应力集中，在承受管路压力波动或者外部轻微振动时，不会在转角位置出现应力开裂的问题。在安装边界的考量上，这款接头的整体外轮廓尺寸经过优化，弯角处的外圆半径控制在合理范围，安装时不需要在安装面板或者设备基座上开出过大的避让孔，只需要匹配接头圆柱段的外径尺寸开出对应的安装过孔即可，接头的圆柱连接段长度也做了适配，既能够保证插入对应管路后有足够的插接深度，满足密封和连接强度的要求，

　　又不会因为插入段过长导致管路内部的通流截面被挤占。实际应用中，这类接头常被用在小型液压设备的控制油路、气动设备的气路连接、小型冷却系统的冷却液管路布设中，尤其是在设备内部的阀组集成区域，周边密布各类阀件和其他管路，常规的外六角弯头因为需要在外侧预留扳手操作空间，往往无法完成安装，而这款带内六角驱动端的弯角接头，只需要从管路接入的方向伸入扳手就能完成锁紧操作，大幅降低了紧凑空间内的管路安装难度。从结构强度设计来看，接头的管壁厚度经过耐压计算，能够满足常规中低压流体管路的使用压力要求，接头的外表面没有多余的凸起结构，整体轮廓光滑，安装后不会和周边的其他零部件产生结构干涉，在做三维管路排布的时候，

　　只需要按照接头的外轮廓尺寸预留对应的安装空间，不需要额外预留扳手的转动避让空间，能够有效提升设备内部的空间利用率。在接口的密封设计上，连接段的外圆可以根据使用场景搭配O型密封圈或者采用卡套式密封结构，适配不同材质的管路连接需求，不管是硬质的金属管路还是软质的尼龙、橡胶管路，都可以通过搭配对应的密封件实现可靠的密封连接，不会在使用过程中出现介质渗漏的问题。设计这类接头的时候，需要重点关注内六角凹槽和管路通腔之间的壁厚，这个位置是整个接头的强度薄弱点，如果壁厚过薄，在拧紧的时候施加的扭矩很容易造成这个位置的变形甚至开裂，因此建模过程中需要对这个位置的壁厚做重点校核，保证在标准拧紧扭矩下结构不会出现失效。同时弯角位置的内流道也要做顺滑过渡，避免出现台阶或者锐角，减少流体在转向位置的湍流产生，降低管路运行过程中的振动和噪音。
