乘用车铝合金轮毂配套橡胶轮胎结构设计

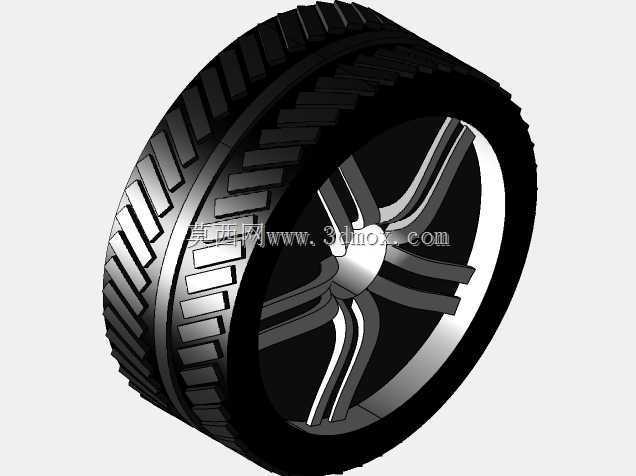

　　日常做整车底盘行走系统匹配时，轮胎与轮毂的组合建模是绕不开的基础环节，这套带五辐铝合金轮毂的乘用车子午线轮胎结构，完全按照常规家用A级轿车的行走部件参数做的全参数化建模，能直接导入整车装配环境做干涉检查、运动仿真，也能单独拆出来做轮胎接地性能、轮辋受力的有限元前处理模型。先从实际装车场景说，这套轮胎总成适配16英寸轮辋规格，是目前紧凑型家用车最常用的配置，日常装车时需要匹配对应规格的制动盘、转向节总成，建模时已经预留了轮毂中心孔、螺栓孔的安装基准，五个螺栓孔的分度圆直径严格按照常规乘用车100mm的标准做的定位，中心定位孔直径54.1mm，和多数前驱车的轮毂轴头尺寸完全匹配，装配时不需要额外做基准偏移，

　　直接约束同轴度就能完成和转向节的装配对接。很多新手建模时容易忽略轮胎的接地印痕设计，这套模型的胎面花纹做了对称式块状沟槽设计，纵向主沟槽深度8mm，宽度10mm，横向花纹沟按照等节距排布，既兼顾了日常干地行驶的抓地接触面积，也保留了湿地排水的通路，避免高速行驶时出现水滑现象，胎侧的厚度按照常规乘用车胎的6mm壁厚做的抽壳处理，内部预留了充气空腔的结构，做轮胎气压变形仿真时可以直接赋予空腔流体属性，不需要再额外做内部面的修补。再说到轮毂部分的设计思路，五辐式的辐条结构不是单纯做外观造型，每根辐条的截面都做了变厚度处理，靠近轮辋的位置厚度12mm，靠近中心安装盘的位置加厚到18mm，

　　这种渐变厚度的设计是为了匹配行驶时的应力分布——车辆过弯、过减速带时，轮辋边缘受到的冲击会通过辐条传递到中心安装盘，变厚度结构能在控制整体重量的前提下，避免辐条根部出现应力集中，建模时辐条和轮辋、中心安装盘的连接位置都做了R3-R5的圆角过渡，完全符合实际铸造铝合金轮毂的工艺要求，不会出现直角连接导致的铸造缺陷，也能减少应力集中带来的辐条断裂风险。做整车总布置时，轮胎的跳动边界是必须校核的内容，这套模型的轮胎外径设置为630mm，断面宽度205mm，按照悬架上下跳动各50mm、转向左右各35度的极限工况做了包络面检查，建模时已经把轮胎的最大外轮廓做了基准提取，设计师在做翼子板、轮罩内衬设计时，可以直接调用这个包络面做间隙校核，

　　预留15mm以上的安全间隙就能避免轮胎跳动时和车身部件发生干涉。很多人做轮胎建模只做外观曲面，忽略了和轮辋的配合结构，这套模型里胎圈位置做了和轮辋胎圈座匹配的凸缘结构，胎圈直径严格卡16英寸轮辋的配合尺寸，装配时胎圈和轮辋的贴合面完全重合，不会出现轮胎和轮辋错位的问题，做轮胎拆装仿真、充气密封仿真时都能直接使用，不需要再修正配合面。另外胎面的花纹块做了轻微的倒角处理，和实际量产轮胎的模具脱模结构一致，不会出现尖锐棱边的结构，既符合实际生产工艺，也能在做接地压力分析时得到更贴近真实情况的应力分布结果，不会因为棱边接触导致应力计算值异常偏高。日常做教学演示、底盘结构展示时，这套模型也能直接拆分出轮胎、轮毂两个独立部件，分别展示橡胶胎体的结构、铝合金轮毂的辐条受力路径，不需要再做额外的模型拆分，各个部件的装配约束都按照实际装车的同轴、面接触约束设置，导入任何三维软件都不会出现装配错位的问题。
