流线型电动车前后挡泥板结构设计

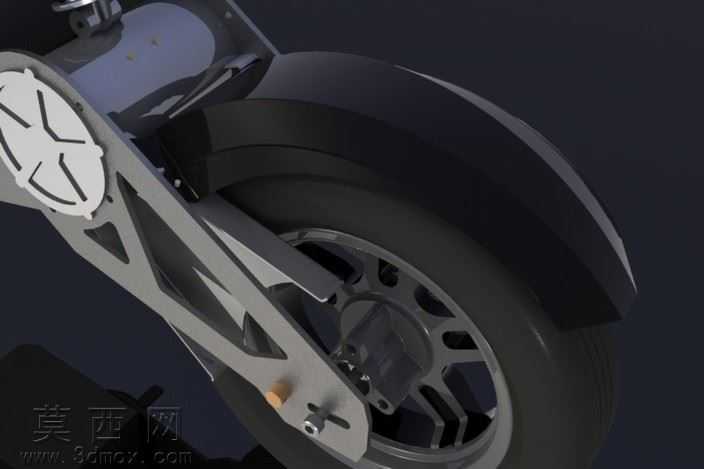

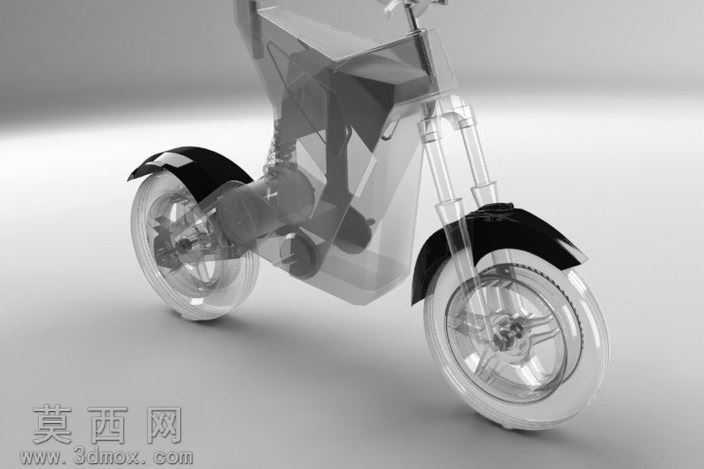

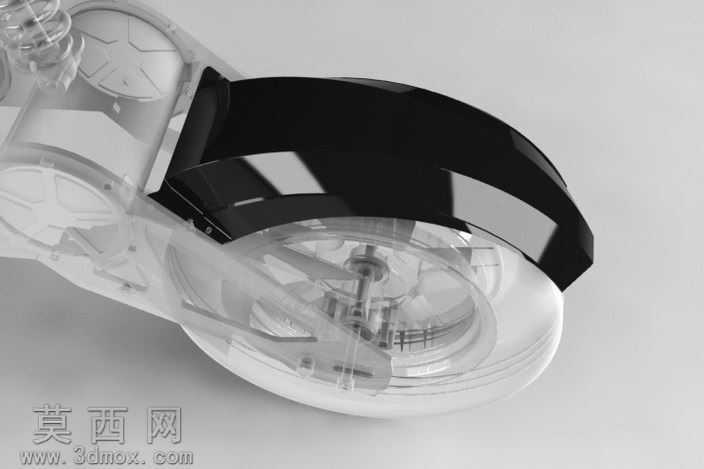

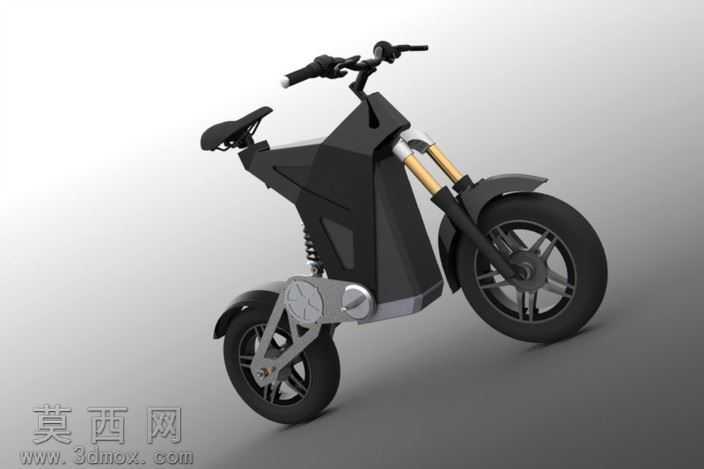

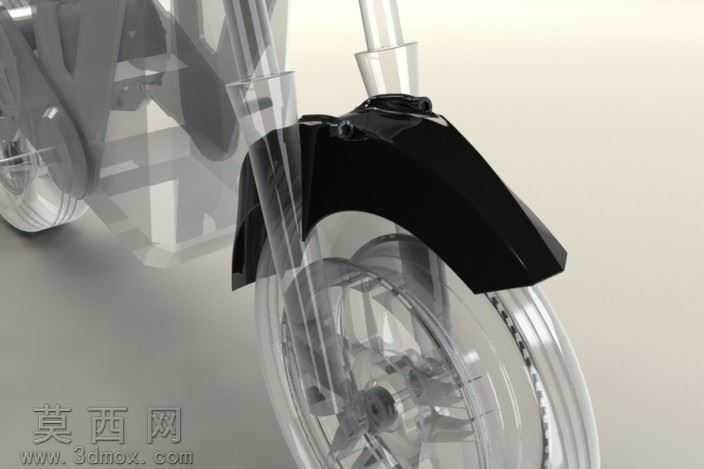

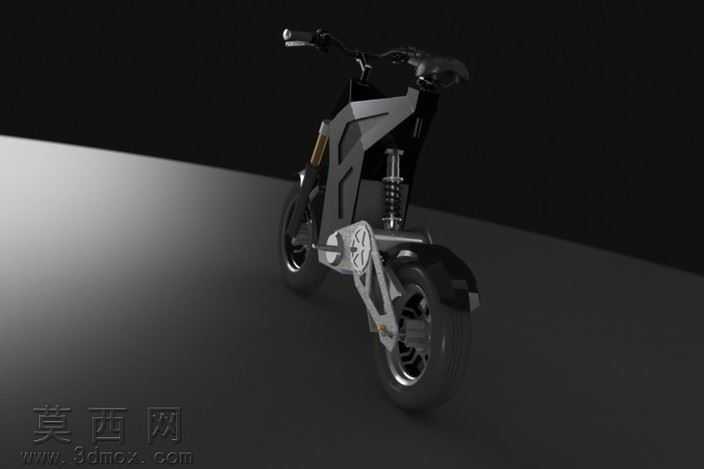

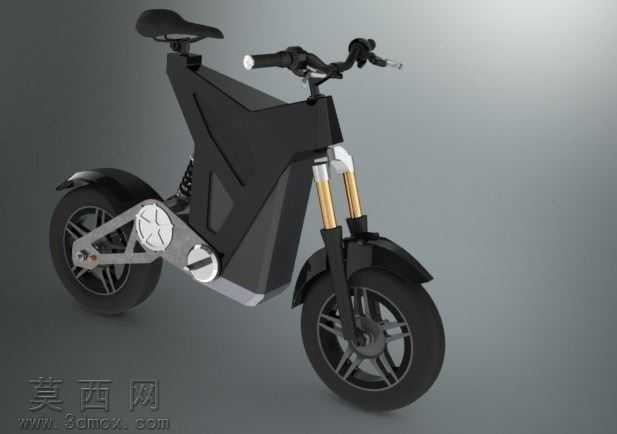

本作品为电动车前后挡泥板的三维设计方案，建模阶段依托参数化曲面建模逻辑完成整体造型构建，首先根据电动车轮组的转动半径、轮胎宽度、安装点位的空间尺寸确定挡泥板的基础包覆边界，确保挡泥板在车辆转向、减震压缩行程中不会与轮胎、前叉、后平叉等部件发生运动干涉。建模过程中通过多段曲率连续的样条曲线勾勒挡泥板的外轮廓走向，再以放样、曲面填充、边界混合等操作生成连续顺滑的主体曲面，针对挡泥板与车架连接的安装位，做了局部加厚与加强筋结构设计，既保证安装点位的结构强度，也避免曲面过渡区域出现应力集中的问题。材质与渲染阶段，主体采用哑光硬质工程塑料材质，调整材质的粗糙度、反射参数还原PP改性塑料的真实质感，场景搭建采用纯黑背景配合柔和的侧方打光，突出挡泥板曲面的流畅光影过渡，清晰展现曲面的弧度变化与棱角细节，渲染输出的效果图能够直观呈现产品装配后的视觉效果。设计思路上，摒弃了传统挡泥板生硬的圆弧造型，在挡泥板前端做了导风斜面的造型优化，既能够在骑行过程中引导气流减少泥水飞溅的范围，也让整体造型更具运动感与设计感；前后挡泥板采用统一的造型语言，保持视觉风格的一致性，同时针对不同安装位置的功能需求做了差异化结构调整：前挡泥板长度更短，适配前轮转向的活动空间，后挡泥板包覆范围更大，能够更好地阻挡后轮带起的泥水向骑行者方向飞溅。模型结构上所有壁厚保持均匀一致，符合注塑成型的工艺要求，安装孔位的尺寸、间距均参考通用电动车的安装标准设计，具备实际生产适配的可行性，曲面的分模线位置做了隐藏式处理，保证外观面的完整流畅，不会出现突兀的拼接棱线影响整体美观度。
