霍尼韦尔AGT1500燃气涡轮发动机三维建模作品

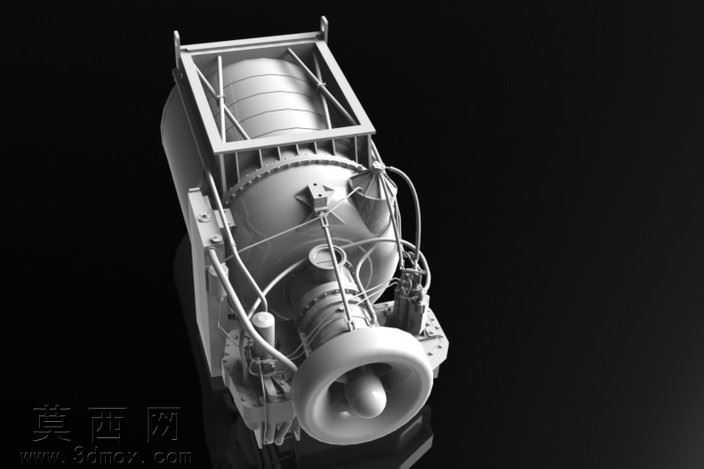

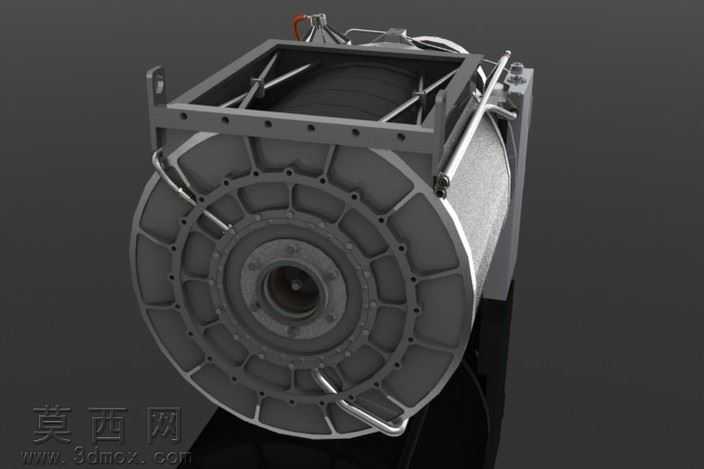

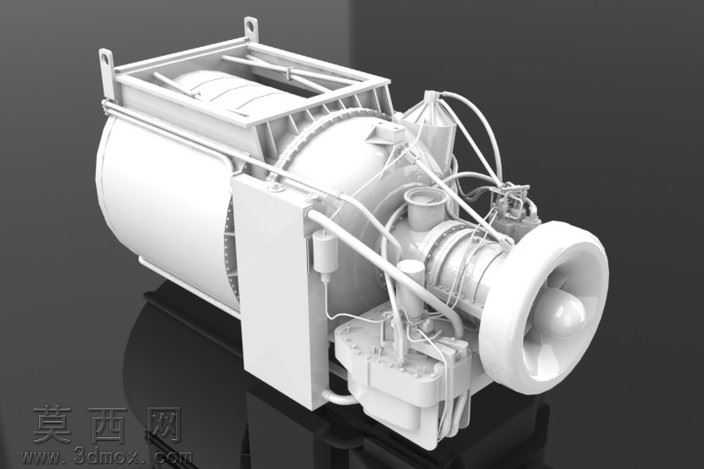

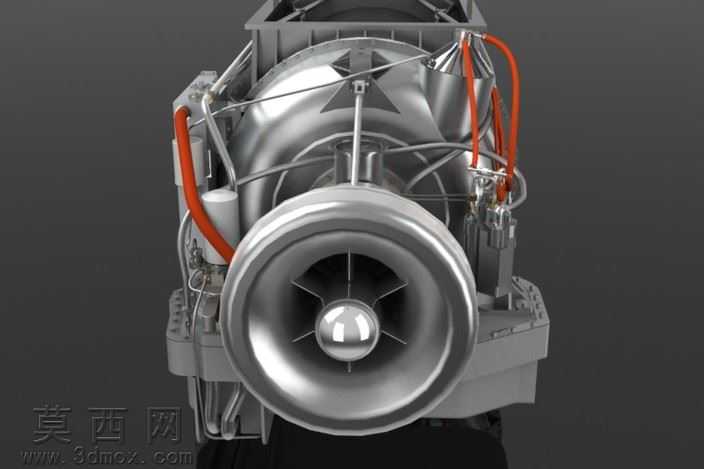

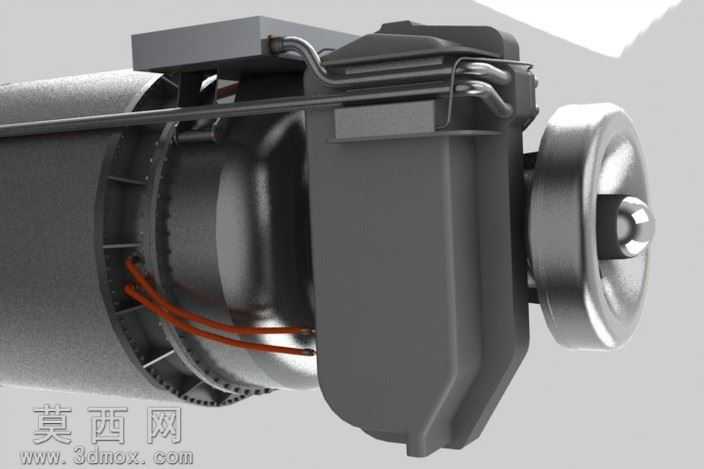

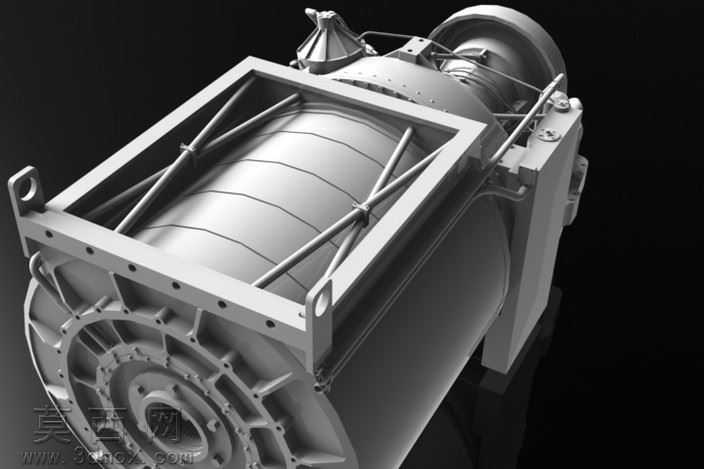

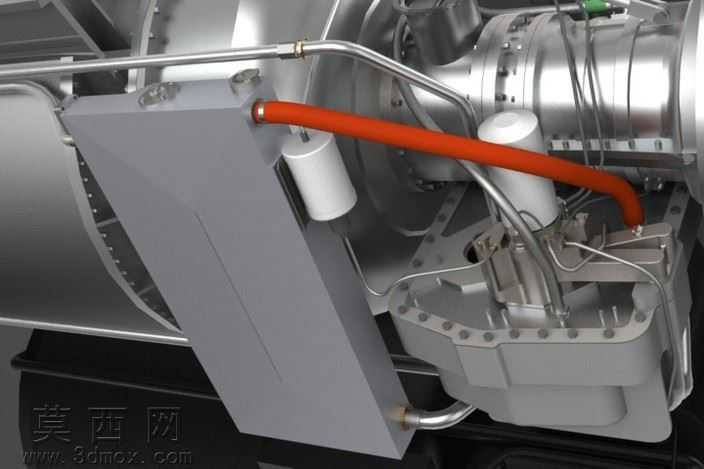

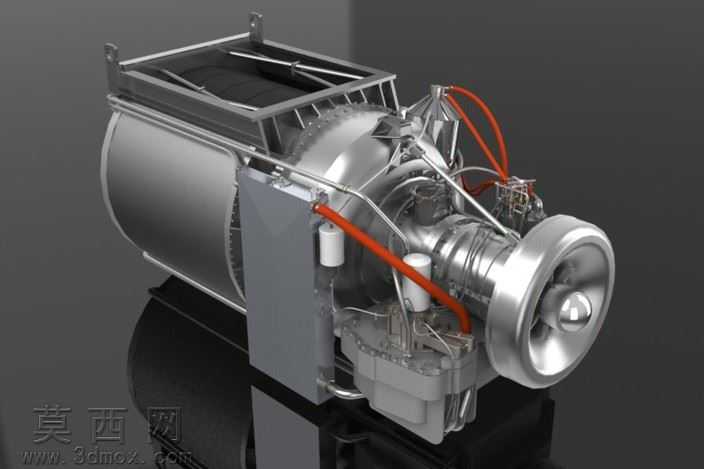

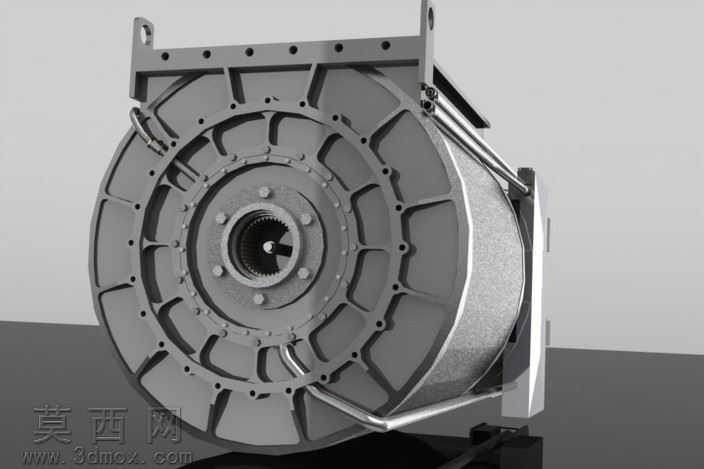

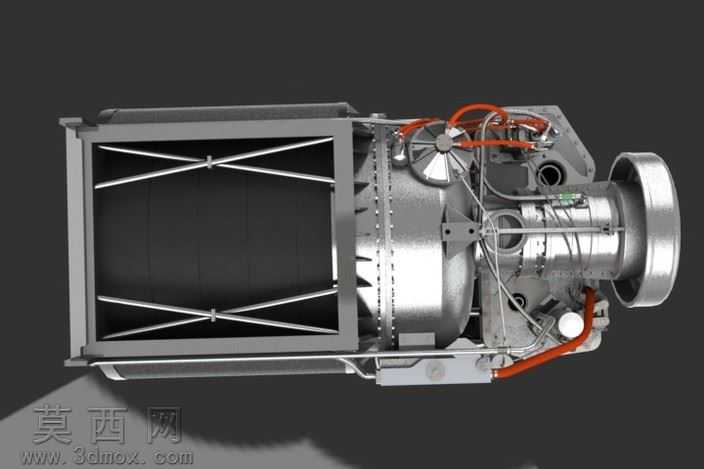

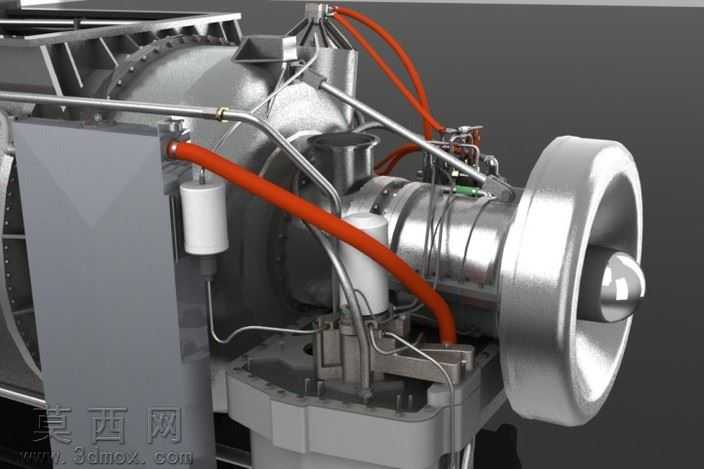

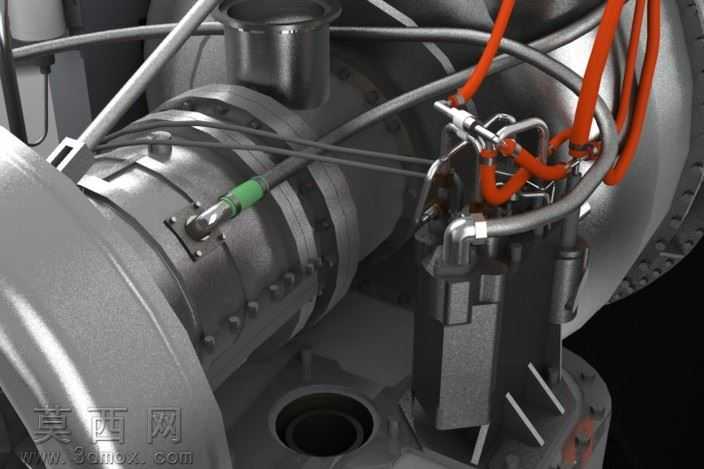

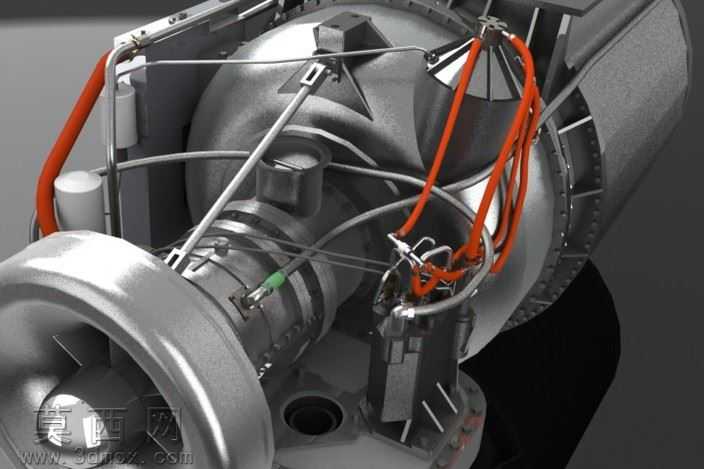

本次建模作品围绕霍尼韦尔AGT1500燃气涡轮发动机展开，建模前期参考了公开的实物照片、外场地服务手册中的结构标注与线路说明，对发动机整体轮廓与各子部件的比例关系进行了精准校准，确保整体尺寸匹配真实设备的参数标准。建模过程中首先搭建发动机的核心主体框架，从进气端的压气机壳体、涡轮段的包覆结构到尾部的排气舱段，逐段完成曲面建模，针对金属壳体的焊接接缝、安装凸台、检修口盖板等细节，通过多边形布线与倒角处理还原真实的加工特征，避免曲面出现生硬折角或失真变形。对于外露的管线系统，建模时区分了不同管径的燃油管路、滑油管路与电缆线束，红色电缆线束按照实车布线走向进行路径规划，还原了线束穿过固定卡扣、绕过壳体凸起结构的自然弯折形态，管路接头处的密封螺母、快插接口都做了独立建模，还原部件的装配逻辑。附属结构部分，顶部的防护护栏采用金属型材拼接结构建模，还原了护栏的焊接节点与安装固定座；侧面的电控箱体、过滤组件、蓄能容器等附属部件，按照手册中的安装位置逐一排布，箱体表面的散热筋、接线端口、固定螺栓都做了细节刻画，螺栓的六角头、螺纹段都做了简化但辨识度足够的结构处理，兼顾模型细节度与面数合理性。材质渲染阶段，主体金属壳体采用哑光高温合金材质，调整金属度与粗糙度参数还原使用后的轻微氧化质感，避免过于光亮的失真效果；红色电缆采用耐油橡胶材质，添加轻微的表面颗粒质感提升真实度；管路部分区分了金属硬管的亮面金属质感与橡胶软管的哑光质感，不同部件的材质差异清晰可辨。渲染时采用影棚级布光，通过主光勾勒发动机的主体轮廓，辅光补亮暗部结构细节，添加柔和的环境反射让金属表面呈现自然的光影变化，底部添加倒影效果增强模型的立体感与展示效果，最终完整还原了这款燃气涡轮发动机的工业质感与精密结构特征，清晰展现了其外部布局与部件装配关系。
