阿尔加维游艇防水排气口结构设计

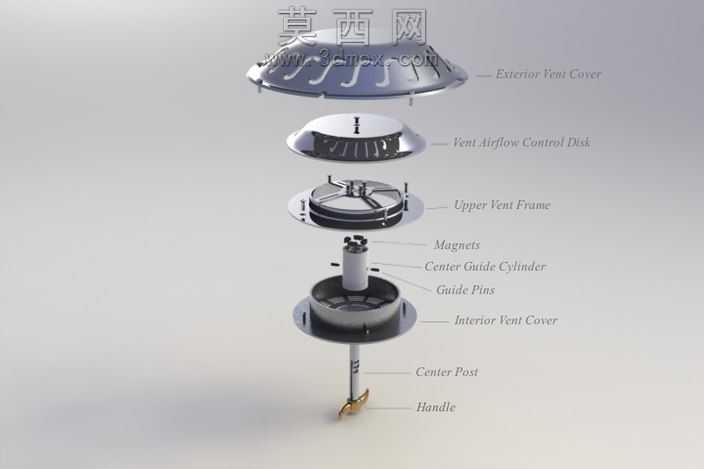

本作品为船用游艇排气通风口三维设计方案，建模阶段采用参数化特征建模逻辑完成整体结构搭建，首先完成底座法兰盘的轮廓草绘，通过拉伸、阵列命令完成周向安装定位孔与S型导流槽的特征构建，导流槽采用等宽曲面偏移设计，兼顾排气通流效率与防泼溅挡水效果，曲面过渡处做R2圆角处理避免应力集中。中部气流控制盘采用薄壁壳体建模思路，通过旋转命令完成盘体基础形态，表面做哑光金属质感纹理映射，还原不锈钢材质的拉丝肌理，边缘做翻边处理提升结构刚性。顶部通风口活动盖采用同轴心配合装配，与中心立柱做滑动配合约束，还原实际使用中的开合动作逻辑。材质渲染阶段针对不同部件做差异化材质参数调试：底座与气流控制盘赋予304不锈钢材质，调整金属度参数至0.85、粗糙度0.3，模拟船用金属部件的抗腐蚀哑光质感；内部导向导轨与密封座赋予白色改性PP塑料材质，调整漫反射颜色为奶白色、粗糙度0.6，还原工程塑料的哑光磨砂质感；顶部磁吸组件赋予钕铁硼强磁材质，做深色金属镀层效果，区分不同功能部件的视觉差异。结构设计上重点优化持久防水与快操属性：两根导向导轨与白色塑料衬套内孔采用精密间隙配合，引导活动盖沿铝制中心职位做轴向滑动，中心立柱设置高位限位与低位密封定位结构，可实现通风口全闭、半开、全开三档状态快速切换，全开状态下通流面积满足游艇高航速下的舱室换气需求。排气口关闭状态下，顶部白色塑料中心座内嵌的四颗磁铁与不锈钢气流控制盘形成垂直向下的磁吸力，额外施加的密封压力可提升盖体与底座的贴合紧密度，避免航行颠簸中盖体意外移位开启，磁吸结构替代传统弹簧卡扣，减少运动部件磨损量，延长通风口整体使用寿命。渲染场景采用木纹台面作为展示载体，调整环境光为软质漫反射光，添加45度角主光源突出金属部件的反光层次，阴影做柔化处理，清晰呈现排气口的整体形态与表面细节特征，完整还原产品的实际装配效果与功能结构特点。
