DD13柴油发动机整机结构三维建模

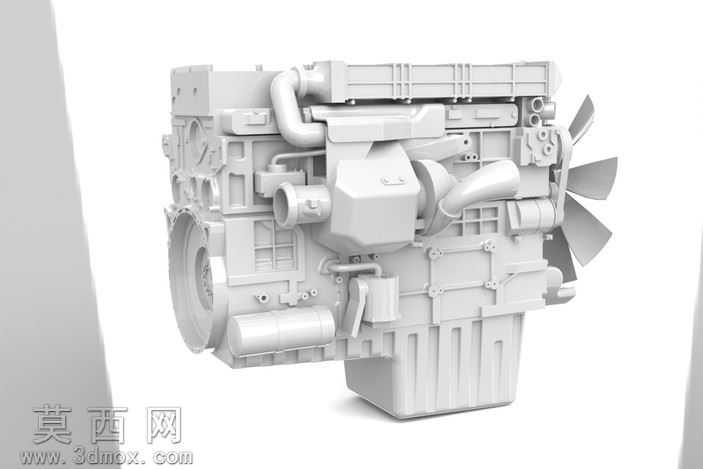

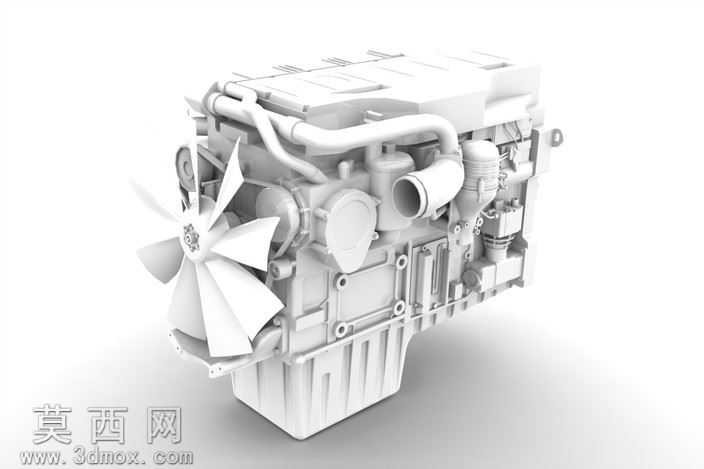

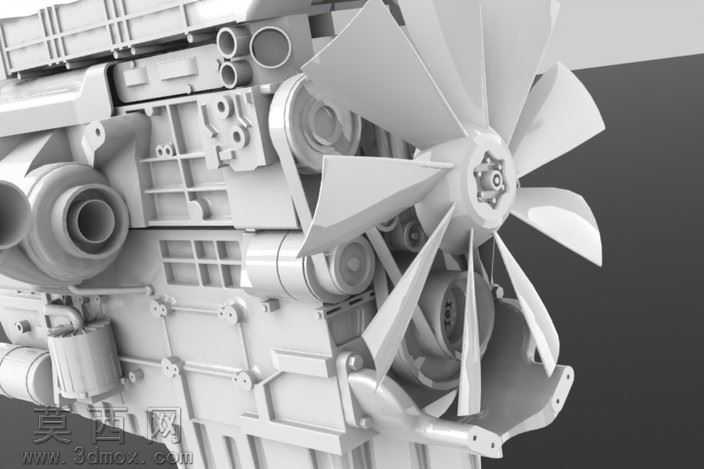

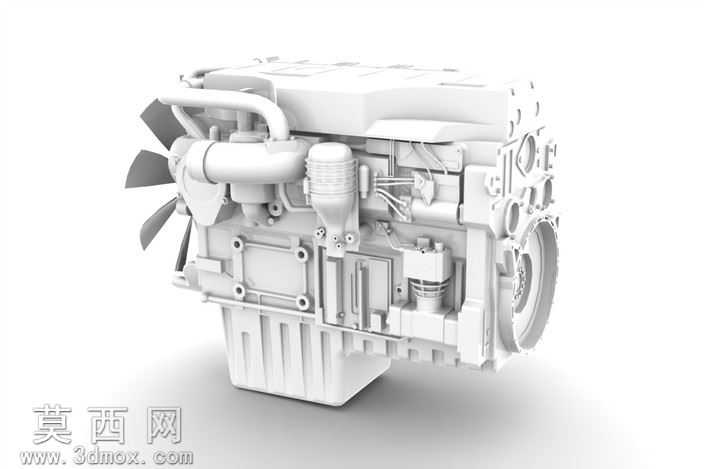

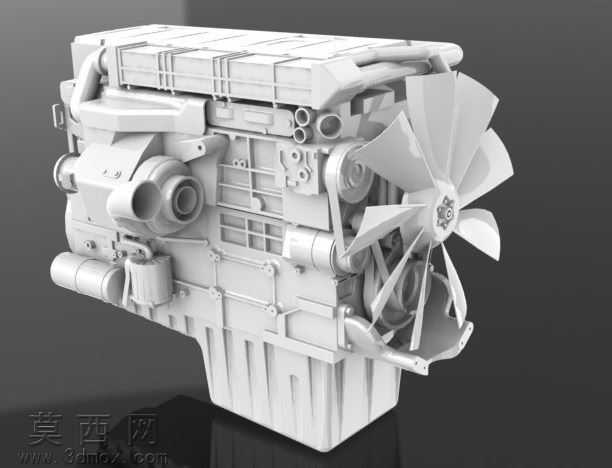

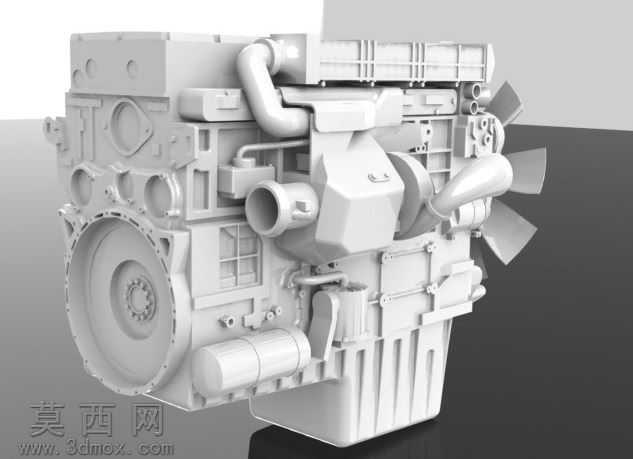

本模型为DD13重型柴油发动机的整机三维数字建模成果，建模过程严格遵循实体建模逻辑，从核心缸体基础特征出发，自内向外逐层搭建各功能系统结构，完整还原了该款发动机的真实装配关系与外形特征。建模阶段优先梳理发动机的核心结构层级：首先构建气缸体、气缸盖、曲轴箱等核心固定构件，通过拉伸、旋转、布尔运算等基础建模命令完成基体特征，对缸体表面的加强筋、安装孔位、冷却水道开口、油道接口等细节特征逐一还原，保证核心基体的尺寸比例与真实机型完全匹配。随后依次搭建曲柄连杆机构、配气机构的外露关联结构，对前端轮系、齿轮室盖、油底壳等部件的装配位置做精准定位，确保各部件间不存在干涉错位问题。针对发动机外围附属系统，建模时完整还原了进气系统的进气管路、中冷器连接结构，排气侧的涡轮增压器安装位、排气歧管造型，冷却系统的风扇总成、散热器连接端结构，燃油系统的高压油泵、燃油滤清器安装支架，以及发电机、起动机等附件的安装位与外形轮廓，所有外接管路的走向、固定卡扣的位置、支架的安装点位都参照真实机型布局完成，未做过度简化省略。渲染阶段采用哑光工程塑料质感的灰白色统一材质，模拟工业设计评审阶段的白模展示效果，无多余花哨贴图，通过均匀的环境光与柔和阴影突出各部件的结构轮廓与装配层次，能够清晰区分缸体、附件、管路、风扇等不同功能模块的边界。模型整体结构完整，各部件的层级分组清晰，可直接用于发动机结构教学、动力总成装配演示、整车动力舱布局匹配验证等场景，能够直观展现该款重型柴油发动机的整体布局与外部结构特征，为后续的结构拆解、运动仿真、工程分析等工作提供可靠的基础数字模型。
