本田200cc发动机凸轮结构三维数模

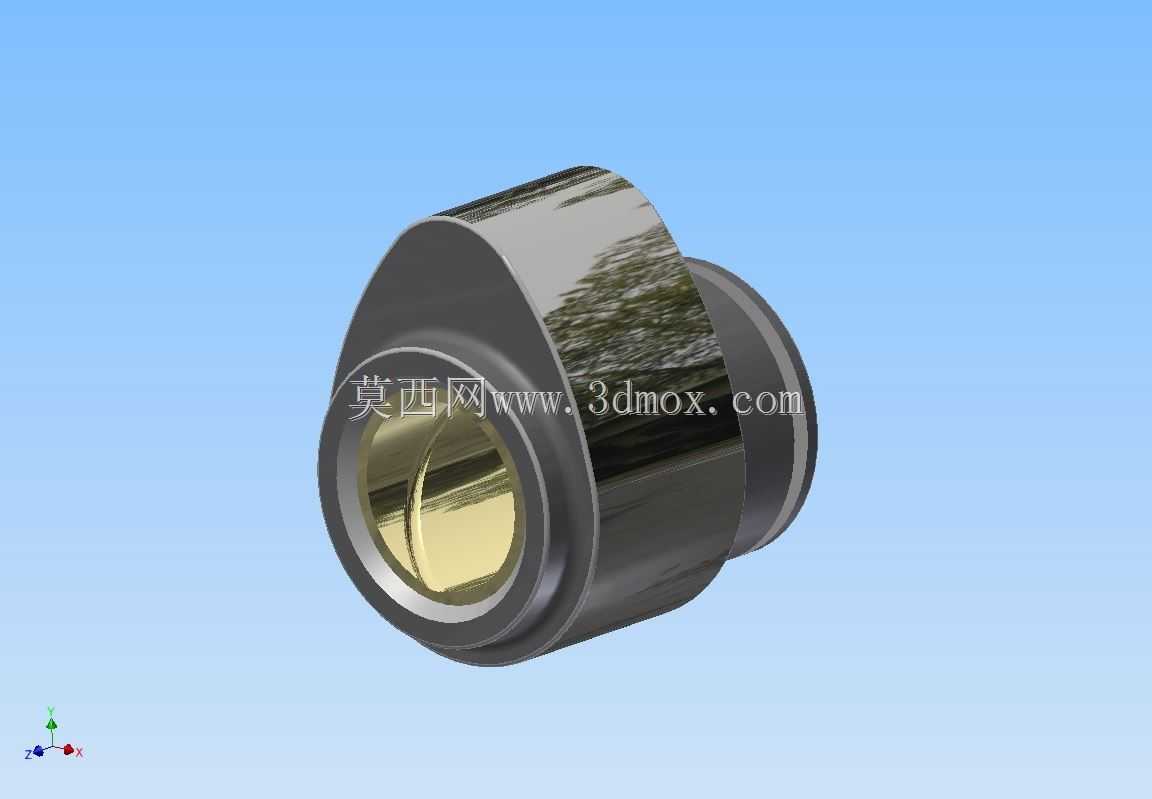

　　在小排量内燃动力单元的配气系统里，凸轮是直接决定气门开启时序、升程曲线的核心执行零件，这款适配本田200cc排量动力的凸轮结构，主要面向单缸风冷摩托车的动力输出场景，日常覆盖通勤代步、轻度非铺装路面骑行的动力需求，是配气机构里把曲轴旋转运动转化为气门往复直线动作的关键传动件。从实际装车的功能逻辑来看，这个凸轮的基圆段轮廓直接对应气门的关闭保持阶段，型线的升程段过渡曲率经过匹配，能保证气门开启过程中没有突兀的加速度突变，既可以避免气门弹簧出现共振颤振，也能减少凸轮与摇臂接触位置的冲击磨损，长期高转速运转下的型面保持性是设计时的核心考量点。做结构设计的时候，首先要卡准的是凸轮轴安装孔的同轴度公差，这个内孔是整个零件的装配基准，

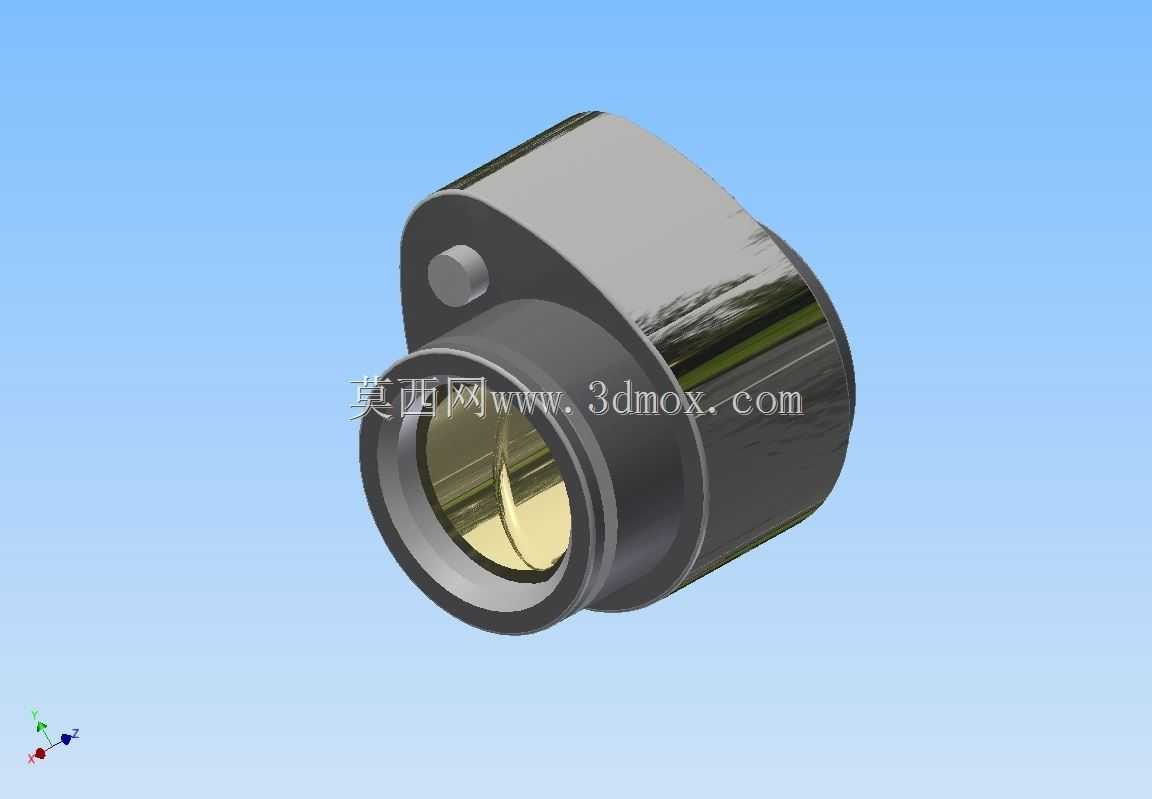

　　和缸头凸轮轴支座的配合间隙要控制在合理范围，既要保证转动顺滑无卡滞，又不能因为间隙过大导致凸轮转动时出现径向窜动，打乱预设的配气相位。凸轮型面的升程变化率不是随意设定的，要和200cc单缸机的进气道流量特性、气门弹簧刚度、目标动力输出转速区间匹配，低转速区间侧重扭矩输出的话，型线的开启段会更平缓，保证进气涡流的稳定性，高转速取向的话会适当加大气门重叠角，提升充气效率。从外形和安装边界来看，这个凸轮的整体径向轮廓要避开缸头内部的摇臂支座、润滑油道的布置空间，转动全行程中不能和周边零件出现运动干涉，侧面的定位销孔是和凸轮轴端的定位结构配合的，用来保证凸轮安装的周向相位准确，不会因为装配角度偏差导致配气正时错位，

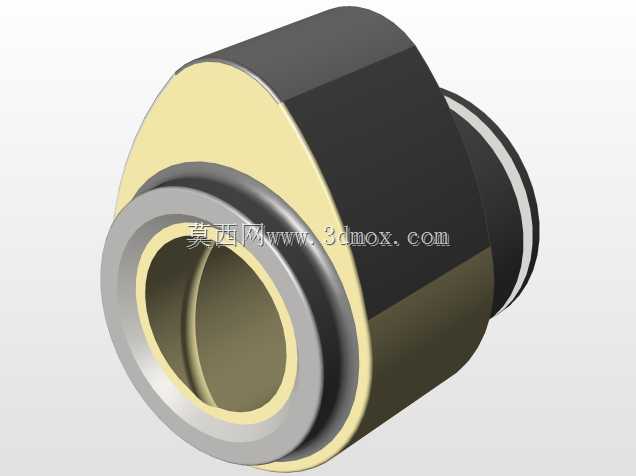

　　引发动力下降甚至气门碰活塞的严重故障。零件的主体结构采用中空的轴套式设计，在保证整体结构刚度满足配气机构冲击载荷要求的前提下，尽可能降低旋转件的往复惯量，减少曲轴驱动配气机构的功率损耗，凸轮型面的接触区域做了加宽处理，能分散和摇臂接触时的面压，降低接触疲劳磨损的概率，延长零件的使用寿命。实际装配过程中，这个凸轮的轴向定位要靠缸头两侧的卡簧槽配合限位结构实现，轴向窜动量要控制在极小的范围内，不然会导致凸轮和摇臂的接触位置偏移，出现偏磨的情况。润滑油道的开孔位置要对准缸头的供油通道，保证发动机运转时压力机油能持续输送到凸轮型面和摇臂的接触摩擦副之间，形成稳定的油膜，避免干摩擦导致的型面拉伤。从建模的细节来看，

　　整个零件的过渡圆角都做了应力释放处理，尤其是凸轮基圆和升程段的衔接位置、安装孔和外圆的交接位置，没有尖锐的直角结构，避免热处理过程中出现应力集中导致的裂纹，也能降低长期交变载荷下的疲劳断裂风险。这类小排量单缸机的凸轮，在售后维修、动力改装场景里的替换需求很高，精准的三维数模能帮助维修人员提前核对安装尺寸，也能给改装阶段的型线优化提供基础参照，不用反复拆装缸头测量实物尺寸，大幅提升维修和改装的作业效率。建模时还原的型面精度直接决定了后续加工或者3D打印样件的匹配度，尤其是凸轮升程段的轮廓度公差，要控制在丝级精度范围内，才能保证装配后配气相位和设计值一致，不会出现动力输出偏差。
