螺旋荧光灯内部结构拆解三维建模

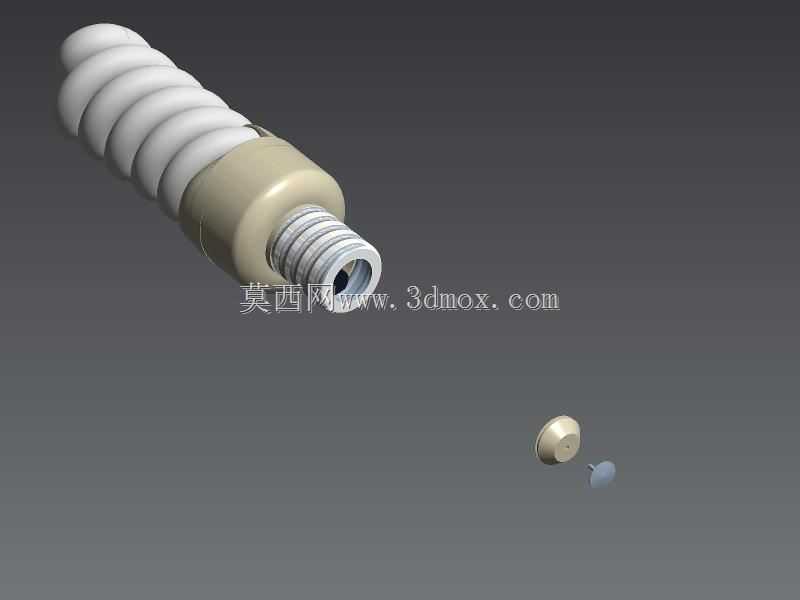

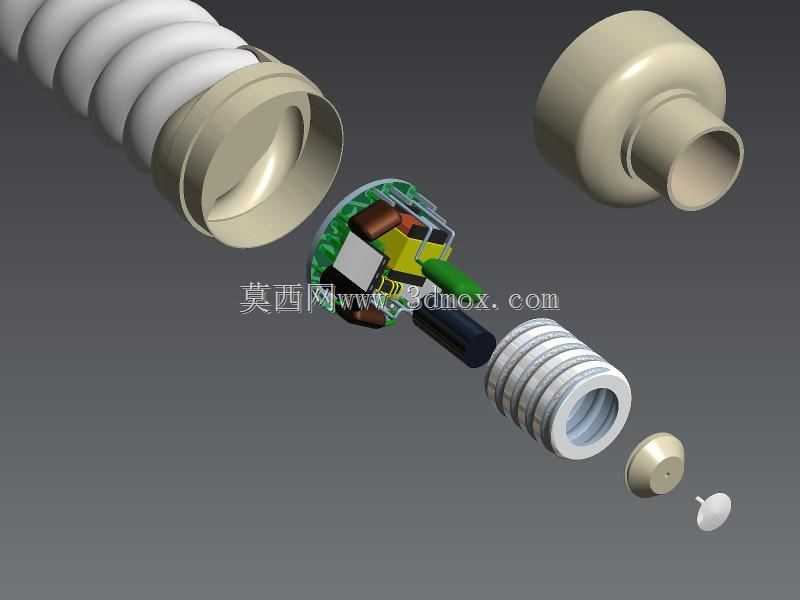

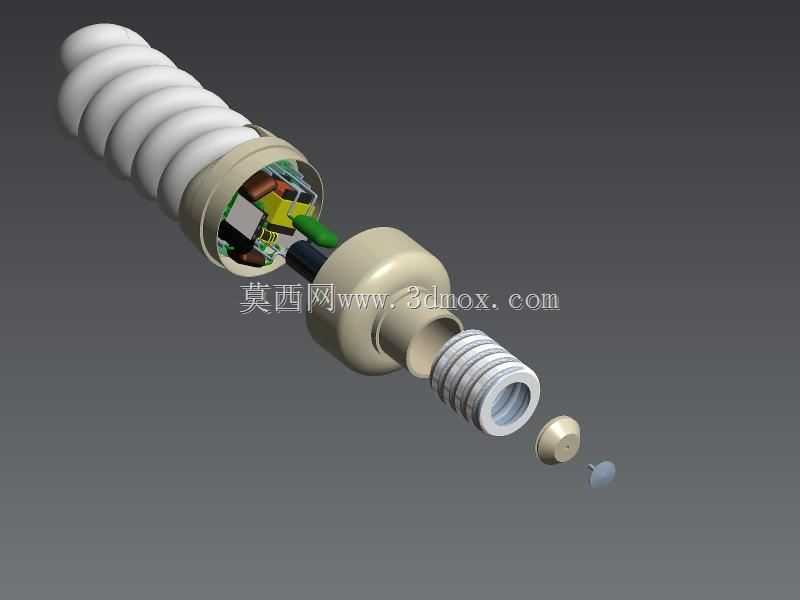

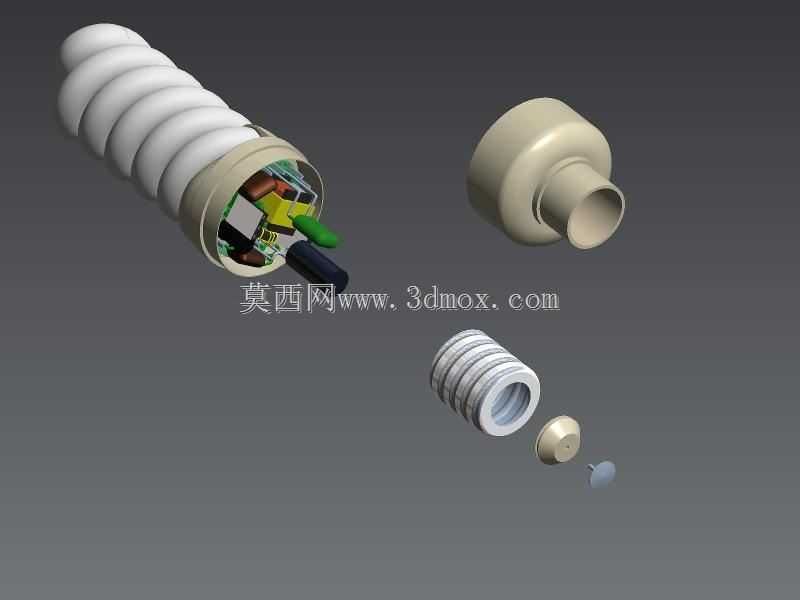

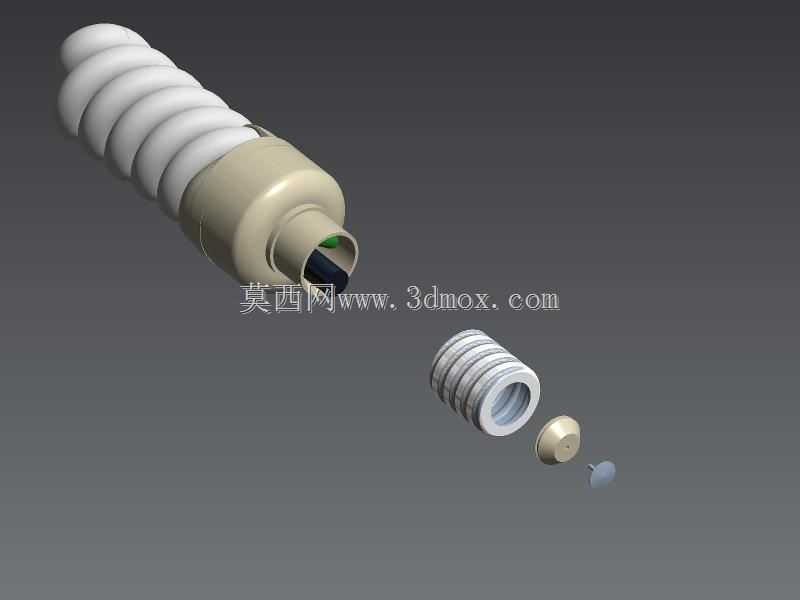

　　日常商用及民用照明场景中，螺旋型荧光灯曾是替代传统白炽灯的主流节能照明部件，相比直管荧光灯，其在相同功率下可将发光管体螺旋盘绕压缩至更小的轴向空间，适配原有白炽灯的灯座安装尺寸，无需额外改造灯具接口即可完成替换，在很长一段周期内广泛应用于家庭室内照明、办公场所公共照明、商超基础照明等场景。该三维模型采用爆炸视图的呈现形式，将整灯的各组成部件沿装配轴向拆解排布，可直观观察到各零件的配合关系与内部构造，避免了整灯装配状态下内部结构被外壳遮挡无法查看的问题。从结构组成来看，模型完整还原了螺旋荧光灯的核心构成部分：最外侧的螺旋盘绕发光管体采用多圈连续螺旋结构，管体内壁涂覆荧光粉层，管端与灯头内部的电子镇流器腔体连通，

　　用于容纳电离发光的汞蒸气与惰性气体；中间的灯头壳体为绝缘耐热材质，内部预留了电子镇流器的安装腔体，可容纳整流电路、滤波电容、启动电阻等电子元器件，腔体内部设置有定位筋位与卡扣结构，用于固定电路板同时避免元器件晃动移位，壳体一端与螺旋灯管的密封端配合，另一端设置螺纹连接结构与灯头金属件配合；末端的金属灯头采用标准E型螺纹结构，与通用螺口灯座的安装尺寸完全匹配，灯头端部设置绝缘触点，用于接通交流市电回路，金属螺纹部分同时承担机械固定与导电回路的作用，灯头与塑料壳体之间采用压合铆接的固定方式，保证连接强度同时满足绝缘要求。建模过程中，螺旋灯管部分采用螺旋扫描特征生成基础管体，再对管端进行密封收口处理，还原实际生产中灯管烧封的端部形态；

　　灯头壳体部分先通过旋转特征生成主体轮廓，再对内部的筋位、卡扣、走线槽等结构进行切除与拉伸处理，保证各安装位的尺寸与实际元器件的装配尺寸匹配；金属灯头部分单独建模，还原螺纹牙型与端部触点的结构，同时预留与塑料壳体的压合余量；内部电子元器件按照实际镇流器的排布位置进行简化建模，还原各元件的相对位置与连接走向，可用于演示整灯的装配流程与电路连接逻辑。从安装边界来看，整灯装配完成后的最大径向尺寸为螺旋灯管的最大外径，轴向尺寸为灯管顶端到灯头触点的总长度，完全适配常规螺口灯座的安装空间要求，安装时仅需将金属螺纹部分对准灯座旋入，直至端部触点与灯座内的导电片可靠接触即可完成安装，无需额外的固定配件。

　　该结构设计的核心思路是在保证发光效率的前提下尽可能压缩整灯的体积，螺旋盘绕的灯管相比同功率直管荧光灯可缩短70%以上的轴向长度，同时内置式电子镇流器替代了传统电感镇流器，取消了额外的启辉器部件，进一步缩小了整灯的占用空间，降低了灯具的改造成本。在结构可靠性设计上，灯头壳体选用耐热阻燃的绝缘材质，可承受电子镇流器长期工作产生的热量，避免高温变形；灯管与壳体的连接部位采用密封胶粘接固定，既可以固定灯管位置，又可以防止管内的工作气体泄漏；金属灯头的螺纹尺寸严格遵循通用灯座的标准公差要求，保证与不同厂家生产的灯座都能可靠旋合，避免出现滑牙、接触不良的问题。该模型可用于灯具结构设计人员进行同类型产品的结构参考，也可用于照明产品的装配工艺演示、维修教学等场景，通过爆炸视图可清晰展示各部件的装配顺序与配合关系，帮助从业者快速理解螺旋荧光灯的内部构造与工作原理，在进行新型节能灯具的结构设计时，也可参考该模型的空间排布思路，在有限的灯头腔体内容纳更多的功能元器件，同时保证整灯的安装兼容性。
