带减重孔结构的铰接式机械臂承载构件

项目分类:通用机械零部件 发布时间:2021-11-04 ID:359254
  • 带减重孔结构的铰接式机械臂承载构件
  • 带减重孔结构的铰接式机械臂承载构件
  • 带减重孔结构的铰接式机械臂承载构件
  • 带减重孔结构的铰接式机械臂承载构件

  这类带铰接安装位的臂类承载构件,常见于多关节工业机械手的小臂传动段、自动化生产线的摆臂输送机构、工程设备的联动支撑结构中,核心作用是在两个铰接点位之间传递动力与载荷,同时为末端执行件提供稳定的运动轨迹支撑。从结构布局来看,构件左端设置了两组同轴度要求极高的铰接孔位,其中大直径孔用于对接设备的固定基座或者上一级关节的输出轴,小直径孔用于连接驱动连杆或者限位缓冲组件,两个孔位的中心距公差直接决定了臂体摆动过程中的轨迹精度,一旦偏差超过0.05mm,就会出现运动卡滞、末端定位偏移的问题。臂身整体采用变截面的弧形过渡设计,没有采用传统的等截面直臂结构,主要是为了避让运动路径上的周边部件,避免臂体在0-75度摆动行程中与设备基座、管线排布槽发生干涉,同时弧形的轮廓线能让载荷传递路径更顺滑,减少直角拐点处的应力集中问题。

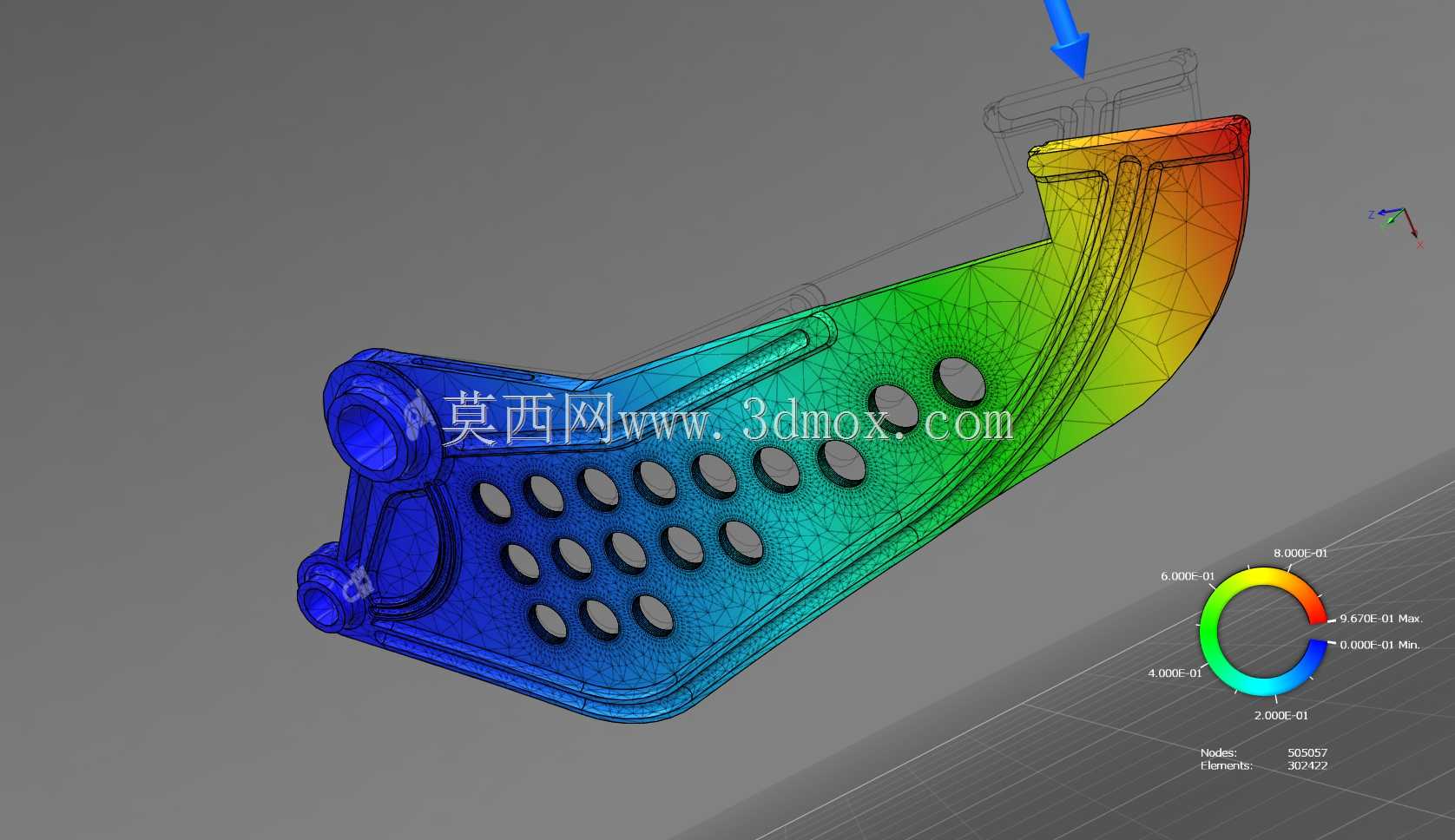

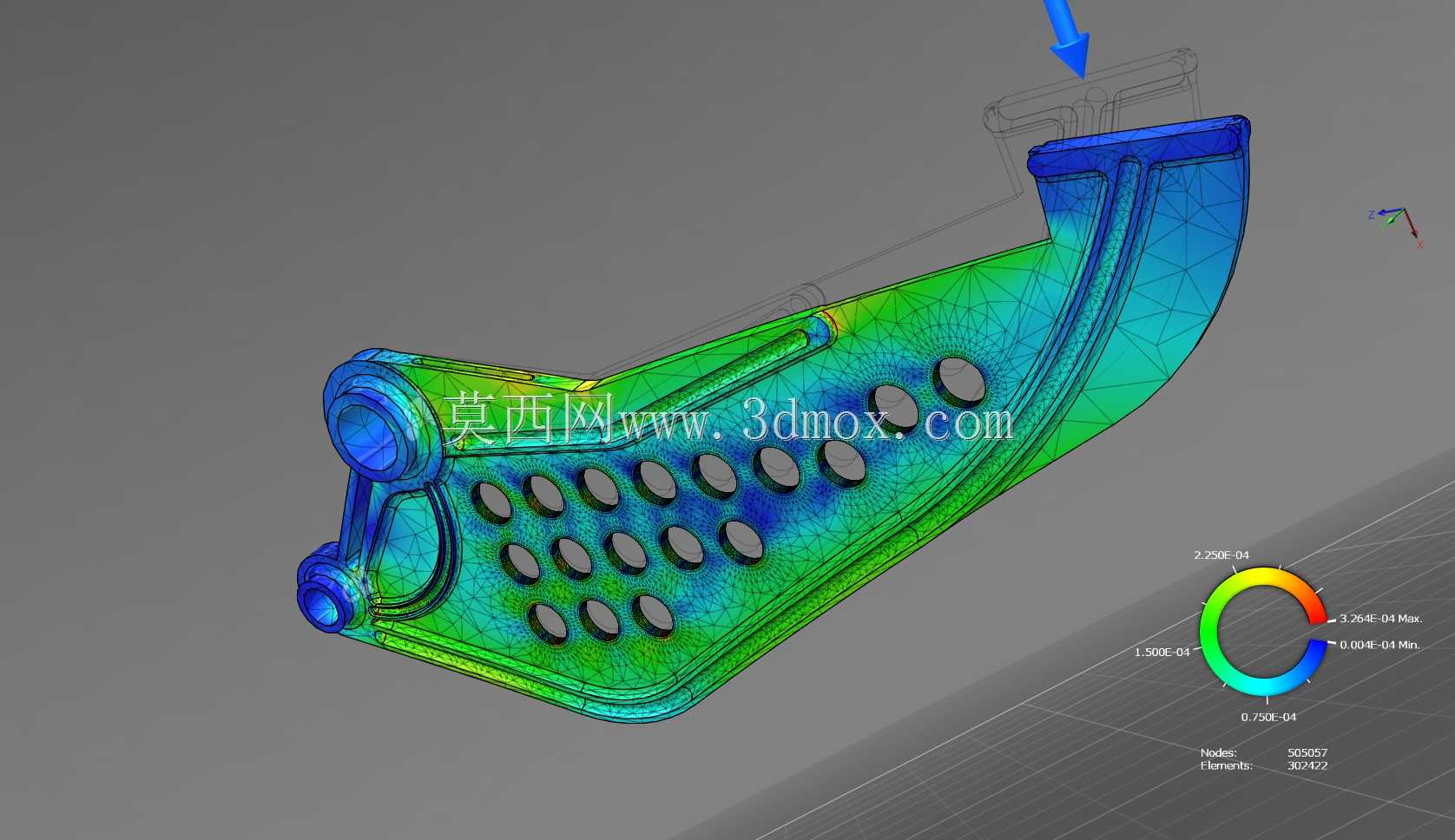

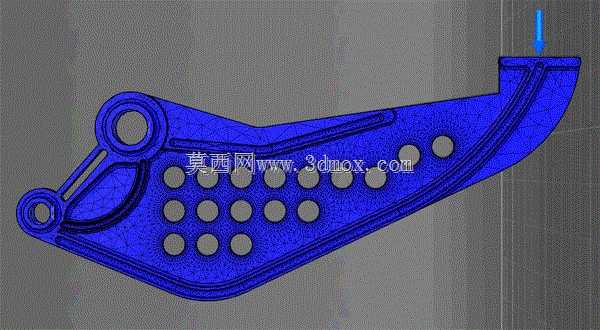

  臂身表面规则排布的多组圆形减重孔,不是随意开设的装饰结构,每一组孔的位置都对应有限元分析后的低应力区域,在保证整体结构刚度满足载荷要求的前提下,去除非承载区域的多余材料,既能降低臂体自身的转动惯量,让驱动端的动力响应速度更快,也能减少原材料的消耗,降低构件的整体制造成本。减重孔的边缘都做了R2的圆角过渡处理,避免孔边的应力集中导致长期交变载荷下出现疲劳裂纹,臂身的侧边还设置了凸起的加强筋结构,筋条高度沿着臂身的载荷分布梯度从铰接端向末端逐渐降低,在不增加整体壁厚的前提下,大幅提升臂身的抗弯截面模量,抵消载荷作用下的弯曲变形。

  从安装边界来看,构件右端的安装面设置了定位销孔与螺纹安装位,用于固定末端的执行组件,比如气动夹爪、真空吸盘或者焊接枪头,安装面的平面度要求控制在0.02mm以内,保证末端执行件安装后不会出现偏斜。构件的整体厚度根据承载等级匹配,铰接孔的内孔表面需要做淬火处理,表面硬度达到HRC45-50,提升铰接转动过程中的耐磨性能,延长部件的使用寿命。在实际工况中,这类臂体需要承受末端负载带来的弯曲载荷、启停过程中的冲击载荷,以及长期往复摆动带来的交变应力,因此设计过程中需要反复校核不同摆角下的应力分布,调整减重孔的大小、位置以及加强筋的尺寸,在轻量化与结构强度之间找到最优平衡点。

  不同于铸造类的重型臂体,这类经过拓扑优化的臂式构件更适合中轻载的高频运动场景,比如3C产品组装线上的搬运机械手、包装设备的摆臂送料机构,这类场景对部件的运动速度、定位精度要求较高,过重的臂体会增加驱动电机的负载,提升能耗的同时也会加剧关节轴承的磨损。设计过程中还需要考虑构件的加工工艺性,所有的外形轮廓都适合采用数控铣削一次装夹加工完成,减少二次装夹带来的形位公差误差,铰接孔的加工需要采用铰孔工艺保证内孔的圆柱度与表面粗糙度,确保与铰接轴配合后转动顺滑无间隙。臂体的表面处理通常采用阳极氧化或者喷塑处理,提升构件的防锈耐腐蚀能力,适应车间内多油污、多粉尘的工作环境。在装配环节,铰接孔位需要配套自润滑轴承,减少转动过程中的摩擦阻力,同时定期补充润滑脂,避免干摩擦导致的孔位磨损、臂体晃动问题。
