车床用固定顶尖死中心三维建模设计

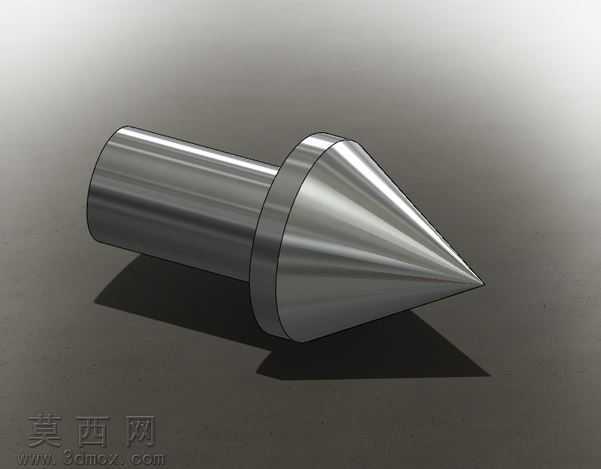

本模型为车床配套使用的固定死中心三维建模作品，整体采用回转体结构设计，建模过程严格遵循机械加工工装的实际尺寸规范，通过三维软件的旋转凸台特征完成主体结构的快速搭建，首先绘制包含圆柱柄部、限位凸台、圆锥顶尖段的半截面草图，对各段衔接处做符合工艺要求的圆角过渡处理，避免实际使用中的应力集中问题。材质渲染阶段选用合金工具钢的金属材质参数，调整表面粗糙度数值模拟经过精磨加工的金属质感，添加环境反射效果还原金属零件在车间光照下的真实视觉表现，顶尖锥面部分单独调整高光参数，体现锥面经过高精度磨削后的光滑表面特性。结构设计上，圆柱柄部采用标准莫氏锥度适配车床尾座的安装孔位，保证安装后的同轴度精度，中间的限位凸台用于控制顶尖装入尾座的深度，同时起到轴向定位的作用，前端的60度圆锥顶尖段为核心工作部位，建模时严格控制锥角公差，确保与工件中心孔的贴合面积达到支撑要求，避免加工过程中工件出现晃动。设计思路围绕车床加工的实际使用需求展开，固定死中心适用于低速重载的车削加工场景，建模时省略了活动顶尖的内部轴承结构，整体为一体式实心结构，保证顶尖的整体刚性，能够承受较大的切削径向力，各段直径比例参考实际机床附件的参数设定，柄部长度满足尾座的夹紧行程要求，凸台厚度兼顾定位强度与结构紧凑性，顶尖段长度适配不同深度的工件中心孔，同时在锥面与圆柱段的衔接处做微小的退刀槽结构，符合实际磨削加工的工艺要求，避免磨削时出现砂轮越程的干涉问题。渲染阶段采用深色哑光背景突出金属零件的轮廓，添加柔和的投影效果增强模型的立体感，多角度展示模型的各段结构特征，方便使用者清晰观察各部位的尺寸比例与衔接结构，模型整体结构简洁规整，无多余的冗余特征，完全匹配实际固定顶尖的生产加工结构，可用于机床附件的结构展示、加工工艺参考以及车床工装装配的模拟演示。
