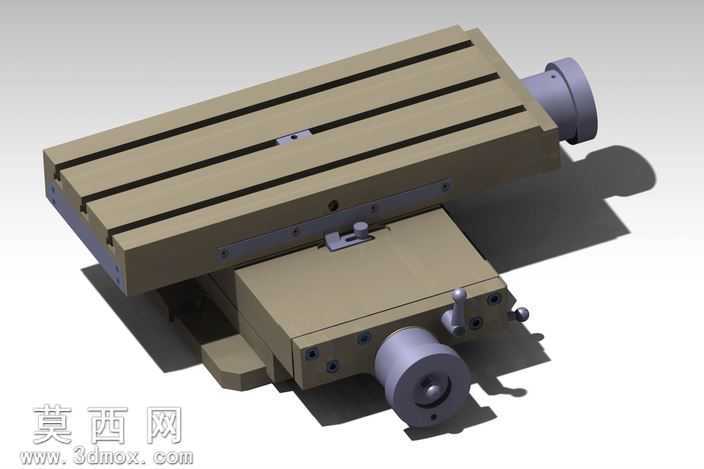

迷你铣床XY轴十字滑台工作台结构

该作品为迷你铣床配套的XY轴十字滑台工作台三维建模成果，建模过程中严格遵循小型铣床工作台的实际功能逻辑与尺寸比例，完整还原了十字滑台的双层滑动结构、手动进给调节机构、工件装夹基准面等核心结构。建模阶段先完成底层Y向滑座的基体搭建，预留导轨安装位与进给丝杆的装配空间，再搭建上层X向滑台，匹配T型槽工作台的装夹结构，确保两层滑台的导轨配合间隙、丝杆传动行程符合小型铣床的实际加工需求。材质渲染阶段针对不同部件做了区分处理：滑台基体、工作台主体采用铸铁质感的哑光金属材质，还原机床铸件的磨砂质感与厚重金属色泽；进给手轮采用金属主体搭配防滑纹理的细节处理，锁紧手柄做了金属加防滑握感的材质区分，导轨配合面做了精加工后的亮面金属质感，T型槽内部做了沉槽的阴影细节处理，让整体渲染效果贴近真实机床附件的视觉质感。结构设计上，该滑台采用双层正交布置的滑动结构，X轴与Y轴分别配置独立的手动进给手轮，手轮端带有刻度标识位的细节设计，可实现进给量的精准控制；滑台侧面设置有锁紧机构，可在滑台调整到目标位置后完成锁止，避免加工过程中出现位移；上层工作台面开设三条平行T型槽，可配合T型螺栓完成不同尺寸小型工件的装夹固定，适配迷你铣床的小件加工需求。整体建模过程中对装配干涉做了逐一校验，确保滑台全行程移动过程中各部件无碰撞，丝杆与螺母座、导轨与滑块的配合位置符合机械传动的设计规范，既还原了手动十字滑台的经典结构，也适配小型桌面铣床的紧凑尺寸定位，可作为迷你铣床设计、小型加工设备改装的三维参考模型使用。
