小型休闲旅游观光喷气艇外观结构设计

　　这款小型喷气艇的结构设计，核心瞄准近岸浅水区的休闲观光、滨水景区短途接驳场景，区别于传统螺旋桨推进船舶，其采用泵喷推进的结构逻辑，从根源上规避了浅水区航行时螺旋桨触碰水底礁石、杂物的损坏风险，适配水深0.6米以上的内河、湖泊、滨海浅滩区域运行，可承载4-6名乘员开展环湖观光、近岸体验类水上活动。

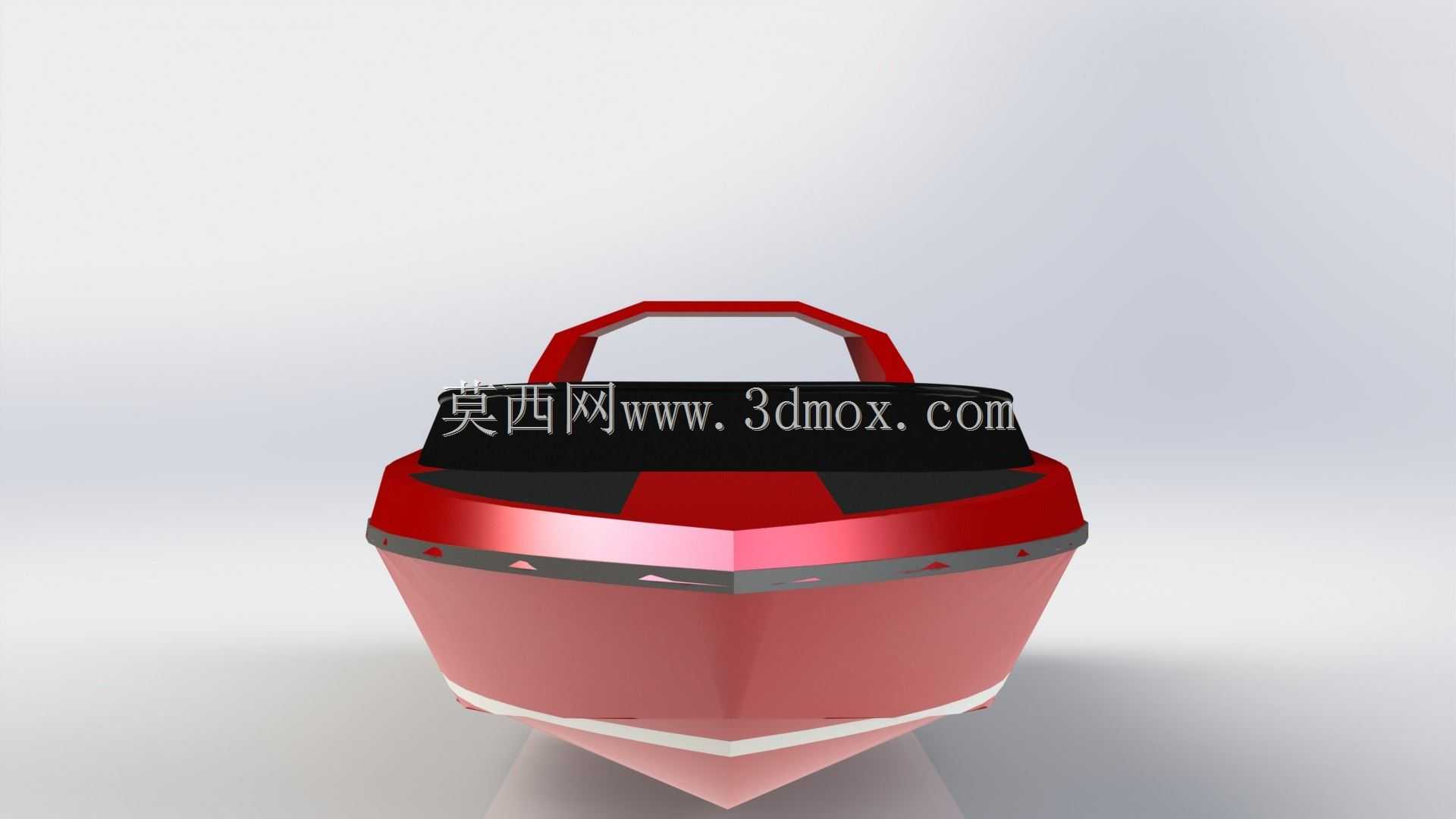

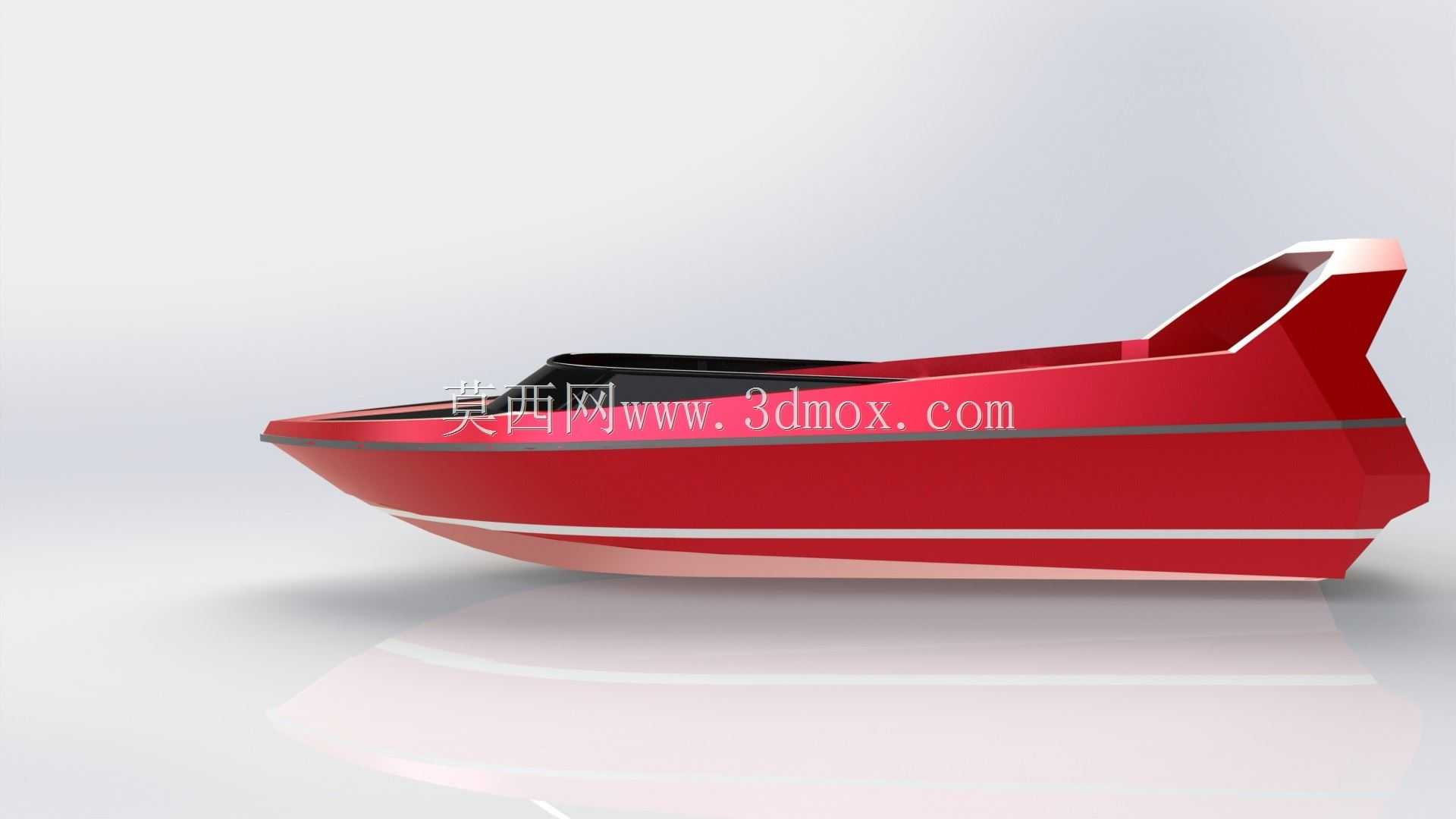

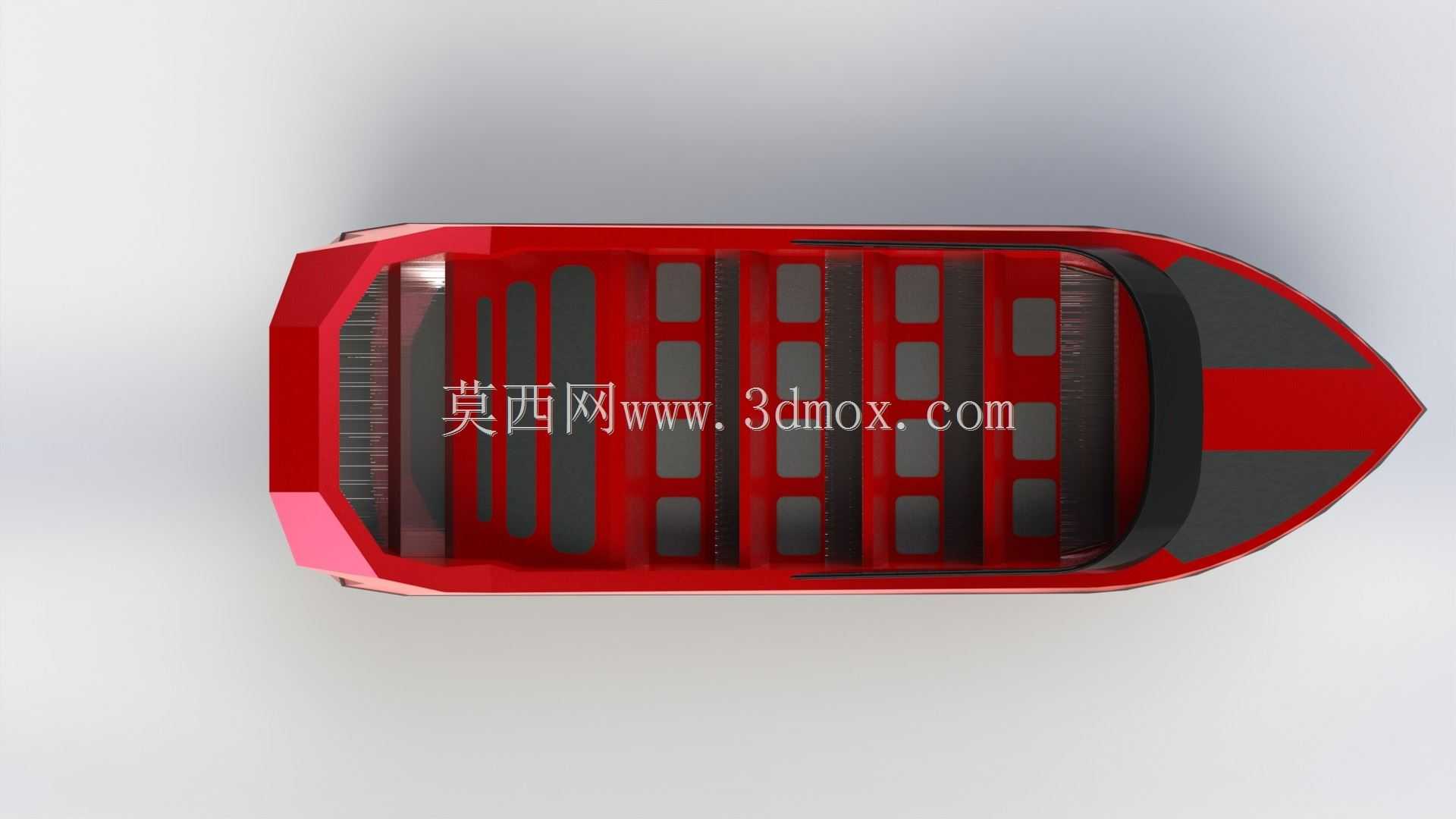

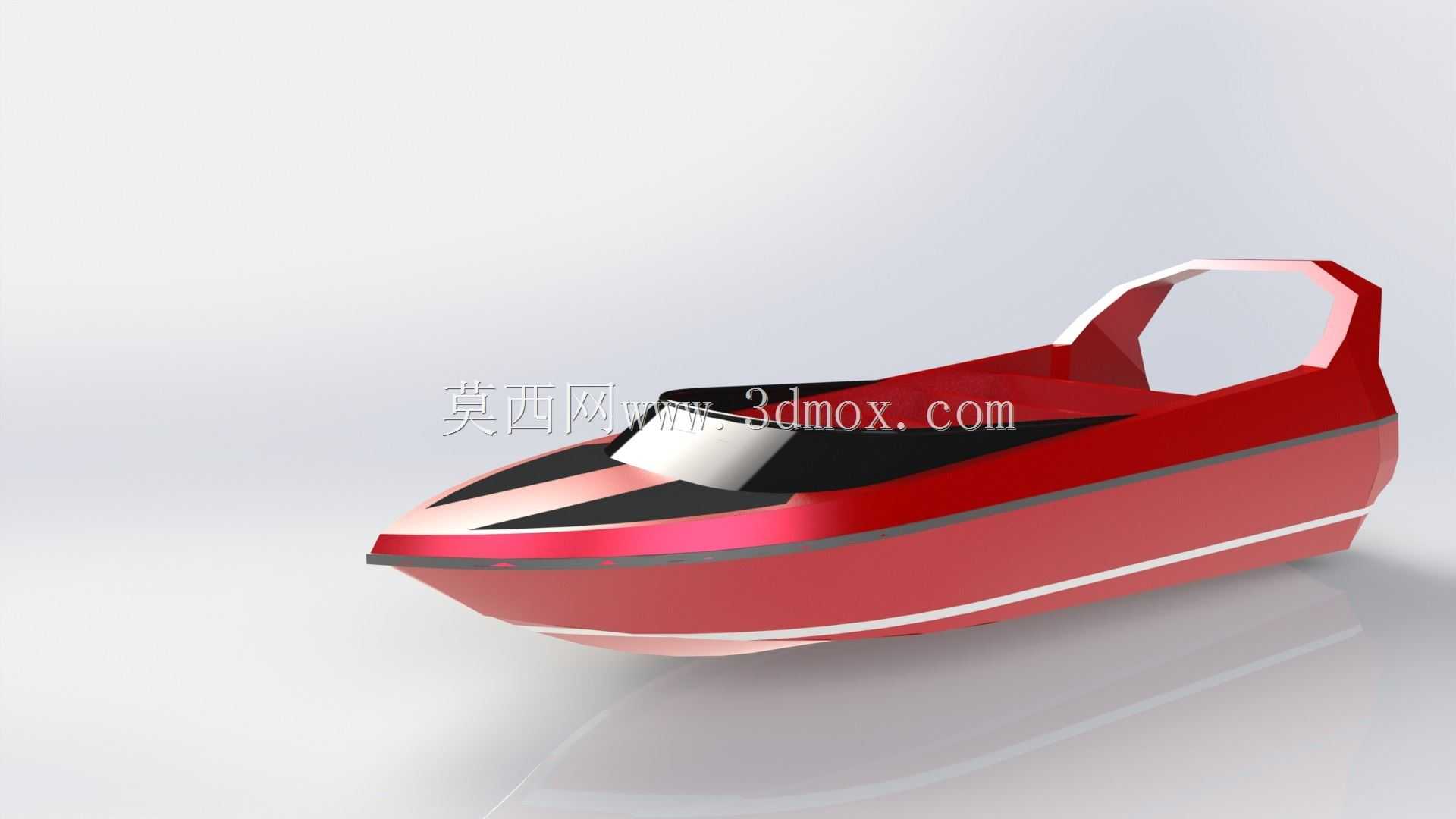

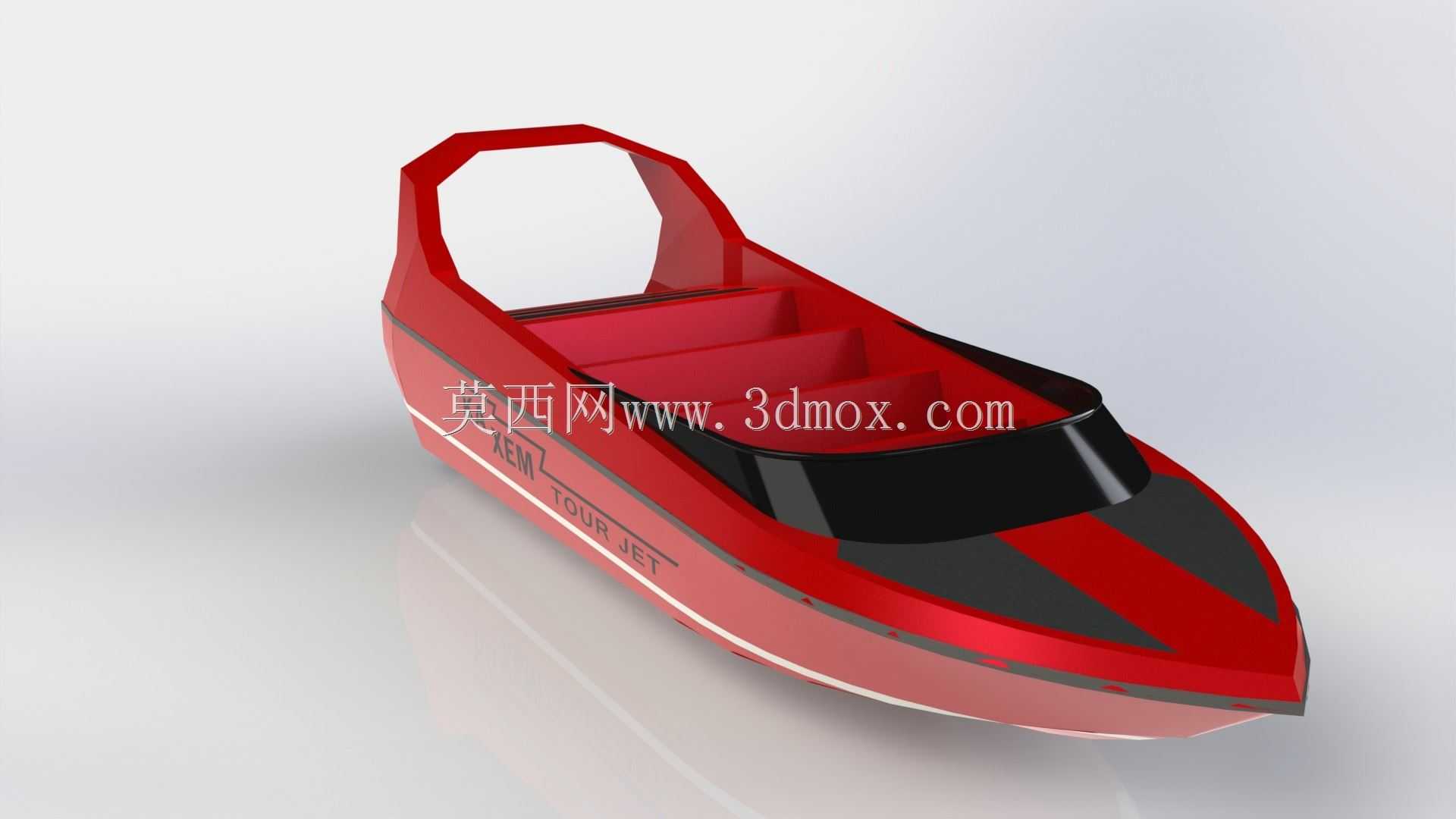

　　从外形设计逻辑来看，艇体主线条采用大倾角V型船首构型，首柱倾斜角度控制在22度左右，该角度经过航行姿态仿真验证，可在30km/h以内的航速下有效劈开迎面浪涌，降低艇首上浪概率，同时减少航行时的兴波阻力，提升低速航行的平顺性。艇身中部的乘员舱采用半包围式挡风结构，挡风玻璃下缘与艇身甲板的衔接处做了内凹式导水槽设计，可将溅落在挡风面的水流快速导向艇身两侧排出，避免水流灌入乘员舱区域。舱内乘坐区域的地板做了3度的向后倾斜设计，配合艇身航行时的自然抬头角度，可让乘员在航行过程中保持相对平稳的坐姿，减少长时间乘坐的疲惫感。

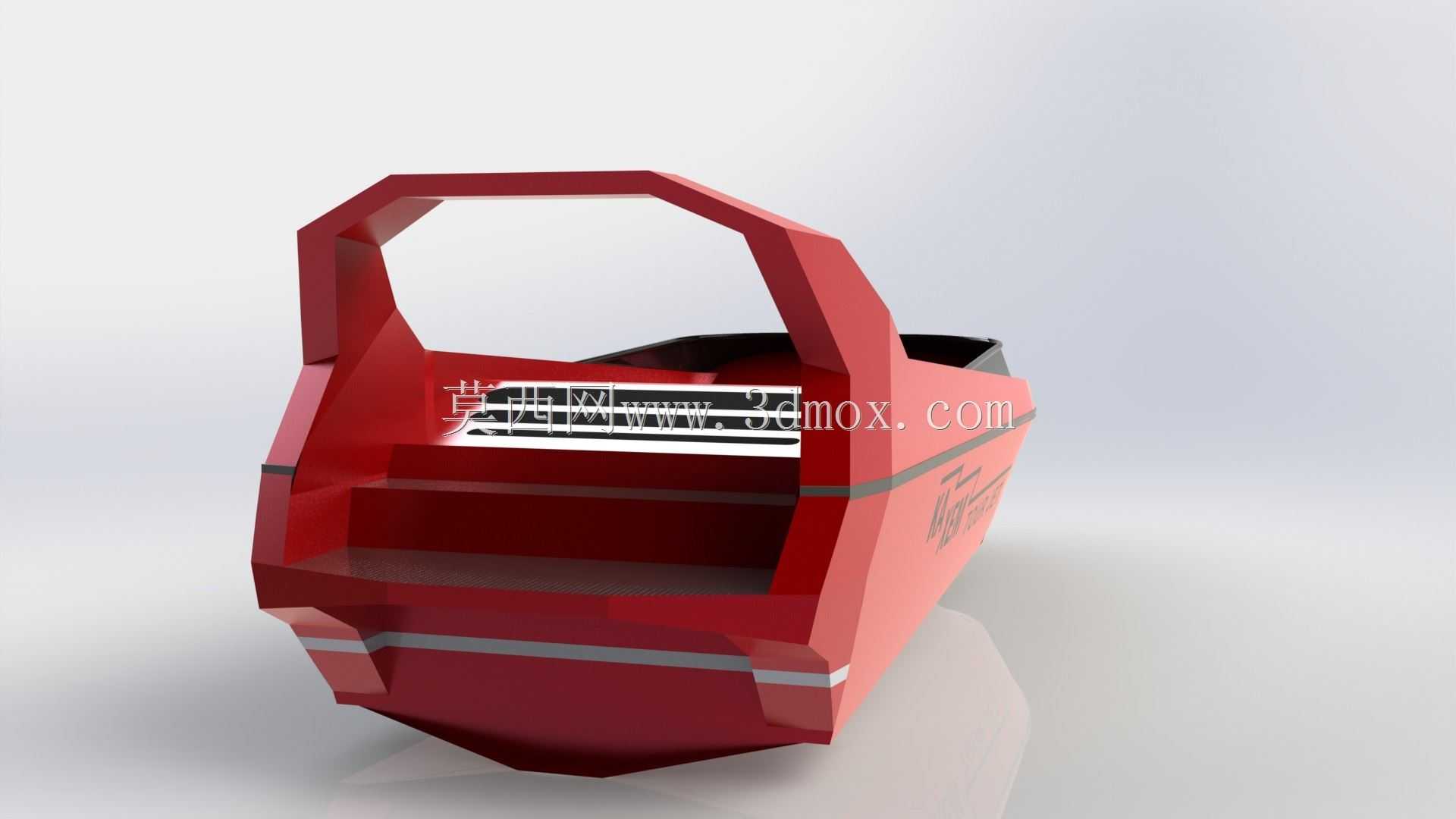

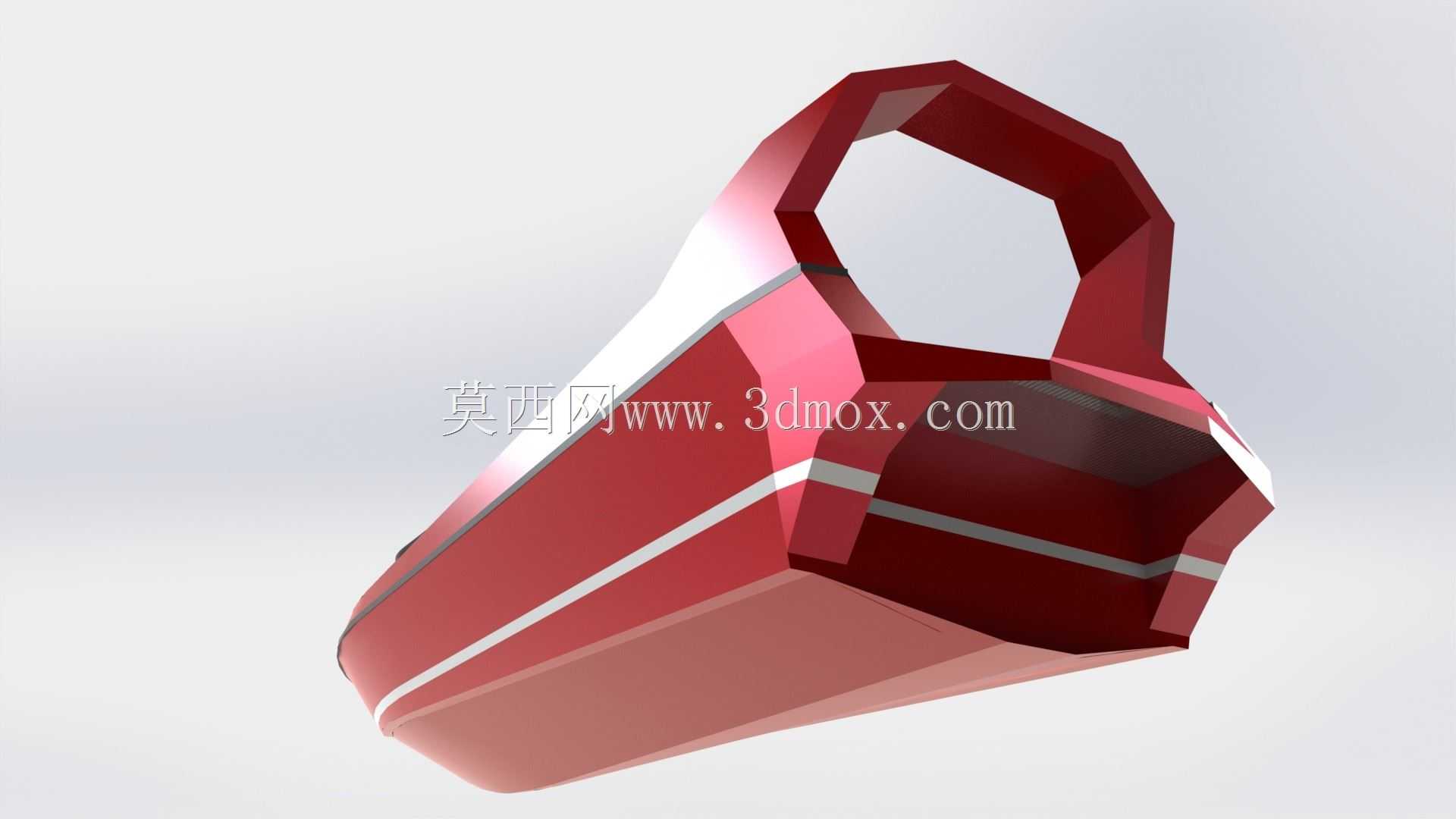

　　艇体上部的提手结构采用一体化拱形设计，并非后期加装的附属部件，而是与上层甲板的加强筋结构连为一体，该结构一方面可满足日常吊运、上岸维护时的起吊受力需求，单个吊点的静态承重可覆盖整艇满载重量的1.5倍安全系数，另一方面也可作为乘员登艇时的辅助扶手，在艇身靠岸晃动时为乘员提供稳定的抓附点。艇身侧面的灰色饰条并非单纯装饰件，其内部对应艇身内部的横向加强肋位置，饰条采用卡扣加密封胶的固定方式，可在后期维护时快速拆卸，方便检修人员检查艇身内部的管线、推进泵连接结构，无需大面积拆解甲板层。

　　尺寸边界方面，该艇总长控制在4.2米，总宽1.8米，艇身高度（从龙骨到顶棚最高点）为1.6米，该尺寸可适配绝大多数景区的现有浮动码头泊位，无需对码头停靠设施做额外改造，同时可满足小型拖车的公路运输要求，转场时无需办理超限运输审批。艇身吃水深度在满载状态下为0.45米，配合泵喷推进的吸入式进水口设计，进水口格栅距离龙骨底部的高度为8厘米，可有效过滤直径大于5厘米的水中杂物，避免杂物吸入推进泵造成叶轮损坏。

　　结构设计上，艇体主体采用夹层结构设计，外层为耐冲击的玻璃钢材质，中间层为高密度泡沫夹芯，内层为结构加强层，该结构在保证艇体整体刚度的前提下，将整艇自重控制在380公斤以内，降低了运输、吊装的难度，同时泡沫夹芯层可提供额外的浮力储备，即便艇身出现局部破损进水，夹芯层的浮力也可保证整艇不会沉没，满足小型休闲船舶的安全规范要求。艇尾的推进泵安装位做了双层密封结构，泵体与艇身尾板的衔接处采用两道橡胶密封圈加压紧法兰的固定方式，可在长期振动工况下避免出现渗水问题，尾板区域额外增加了3毫米厚度的不锈钢加强板，分散推进泵工作时产生的振动载荷，避免尾板长期受力出现开裂变形。

　　乘员舱的操控区域布置在艇身前部右侧，操控台的安装角度做了15度的向驾驶员侧倾斜设计，方便驾驶员在坐姿状态下操控油门、方向舵，操控台下方预留了足够的腿部空间，身高1.85米以下的驾驶员均可保持舒适的操控坐姿。艇身两侧的舷缘做了外凸式的防碰条设计，防碰条采用橡胶材质，突出艇身侧面8厘米，靠岸时可缓冲艇身与码头的碰撞冲击力，避免艇身玻璃钢层被直接刮蹭损坏。艇首位置预留了锚链收纳舱，舱盖采用卡扣式密封设计，可存放小型船锚及缆绳，满足临时停泊的固定需求。
