家用宽屏液晶平板电视外观结构设计

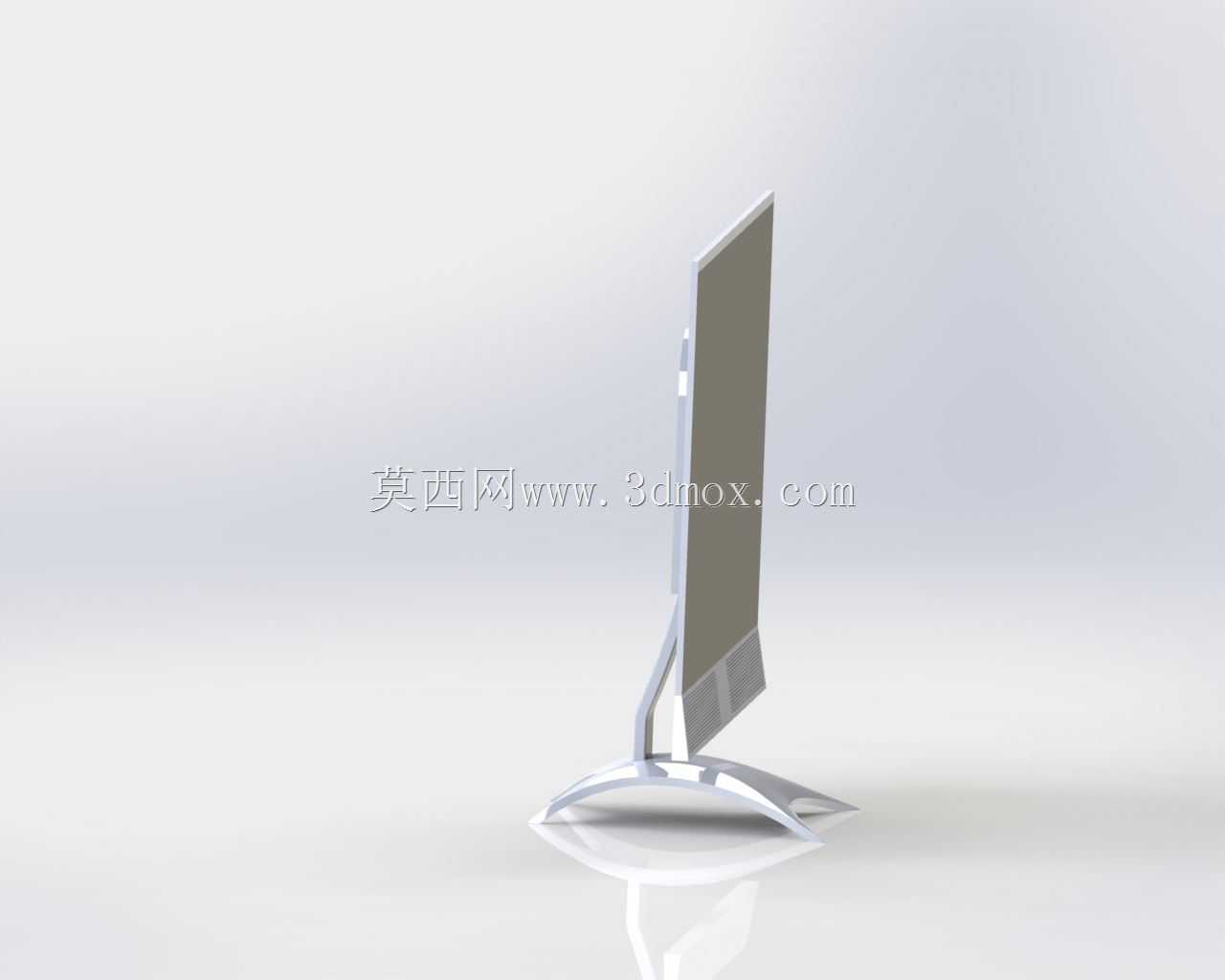

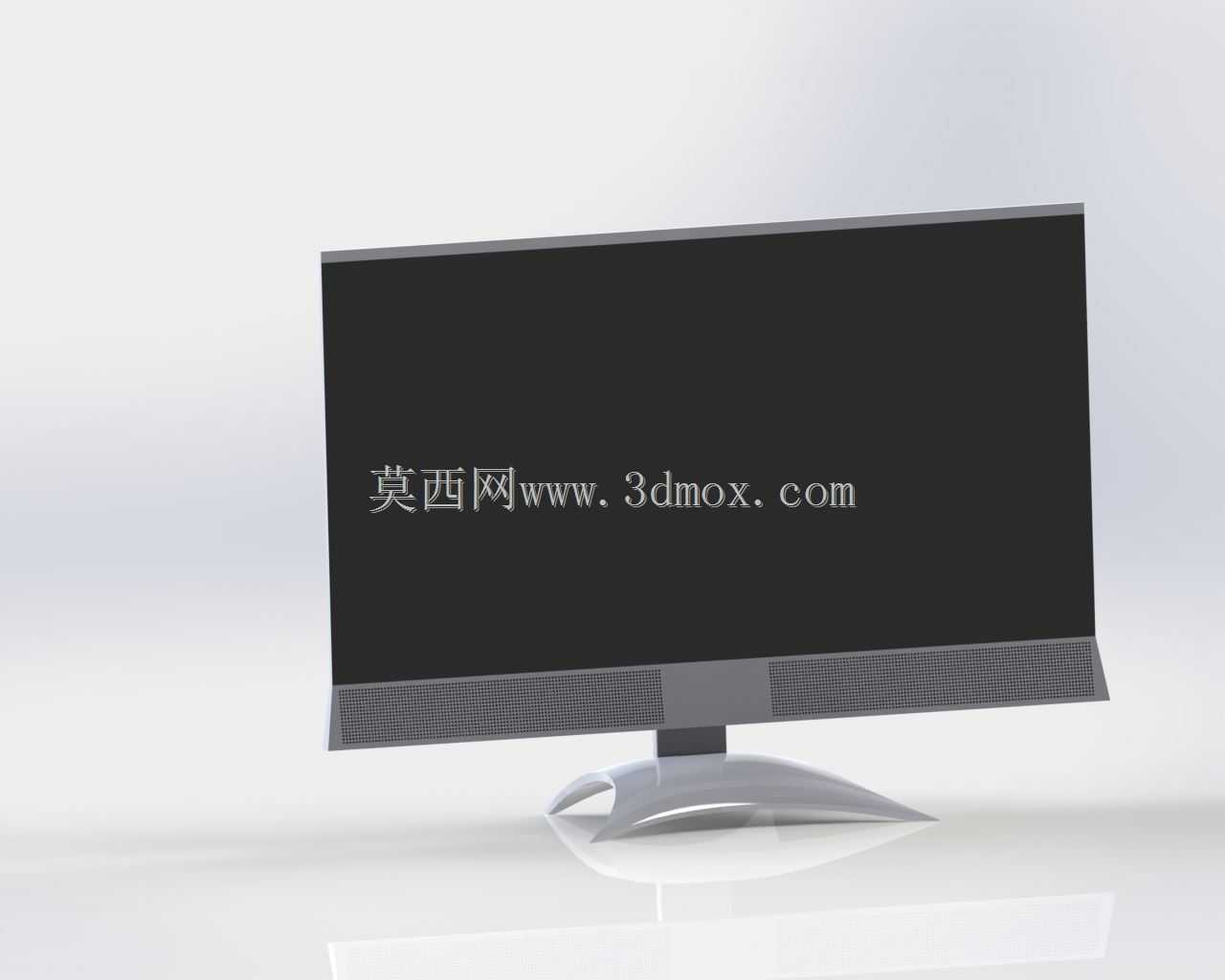

日常做消费电子结构建模时，家用平板电视的外观结构是很典型的薄型显示设备设计案例，这次的模型完整还原了主流宽屏液晶电视的整机结构，从屏幕边框、底部音响腔体到支撑底座都做了写实的结构还原，适合做家居场景布置、影音设备布局参考或者同类产品结构改型的基础参照。先从实际应用场景来说，这类电视主要适配家庭客厅、卧室的影音观看需求，也可用于小型会议室、门店展示区的公共显示场景，不同安装场景下对结构的要求差异不小，壁挂安装时需要背部预留标准VESA挂架孔位，保证挂装承重符合整机重量要求，桌面摆放时则依赖底座的支撑稳定性，避免日常擦拭、触碰时出现倾倒风险。从设备实际用途来看，这款电视的核心功能是输出高清影音画面，底部集成的长条式音响腔体可以兼顾中低频音效输出，不需要额外搭配外置 soundbar 就能满足日常观影、收看电视节目的音频需求，屏幕采用窄边框设计，尽可能提升屏占比，减少观看时的边框视觉干扰，提升沉浸感。再说到产品功能特性对应的结构设计，屏幕部分的边框做了等宽窄边处理，前壳边框的厚度控制在满足屏幕固定、走线容纳的最小尺寸，背部的壳体做了微弧过渡，既可以容纳内部的驱动板、电源板、背光模组等元器件，也能避免直角壳体的尖锐棱角，提升日常使用的安全性。底部的音响区域采用了网孔面罩设计，网孔的开孔率经过匹配，既可以保证声音传出的通透度，也能阻挡灰尘进入腔体内部，影响扬声器寿命。支撑底座采用了桥式弧形设计，和桌面的接触面积足够大，重心落在底座支撑面的中心位置，哪怕桌面有轻微的倾斜或者外力触碰，也能保证整机的稳定性，底座和机身的连接部位采用了隐藏式螺丝固定，外部看不到连接结构，保证外观的整体性。设计思路上，这类家用电视的结构设计始终围绕外观简洁、安装适配、使用安全几个核心点展开，首先确定屏幕的尺寸比例，主流家用机型采用16:9的宽屏比例，符合高清视频的画面比例，不会出现画面拉伸或者黑边过多的问题；然后确定整机的厚度，在满足内部元器件排布、散热空间的前提下尽可能做薄，贴合当下消费电子轻薄化的审美需求；背部的接口区域做了内凹设计，方便插拔HDMI、USB、音视频线等各类连接线，不会因为线材插头突出导致电视无法贴墙壁挂。外形尺寸与安装边界方面，这款机型属于中等尺寸家用电视，屏幕对角线尺寸适配2.5-3.5米的观看距离，整机宽度略大于屏幕宽度，两侧边框的突出量控制在10mm以内，高度方向上屏幕占比超过90%，底部音响区域的高度占整机高度的15%左右，既保证了音响腔体的容积，也不会让整机显得过于笨重。桌面摆放时，底座的前后深度足够，保证整机的前倾、后倾角度都在稳定范围内，不会出现重心偏移；壁挂安装时，背部的挂架孔位距离符合通用挂架的标准尺寸，不需要额外定制挂架就能适配市面上绝大多数的电视壁挂支架，背部的散热格栅开设在上方和两侧位置，壁挂时不会被墙面挡住散热通道，保证长时间工作时内部热量可以顺利散出，避免元器件过热老化。另外在细节结构上，屏幕的边角做了微小的圆弧过渡，避免直角边框磕碰造成的损伤，底座的底部预留了防滑胶垫的安装位，胶垫可以增加和桌面的摩擦力，同时避免底座刮花木质、玻璃材质的桌面，音响面罩的网孔采用均匀排布的设计，既满足声学要求，也保证外观的规整度。做这类模型的时候，需要特别注意各个部件的装配间隙，前壳和屏幕的配合间隙控制在0.2mm以内，避免出现漏光或者边框松动的问题，底座和机身的连接柱强度需要满足整机承重要求，避免长期使用出现连接部位断裂的情况，背部壳体的加强筋排布要合理，既提升壳体的结构强度，避免薄壳体出现形变，也不会过多增加整机的重量。
