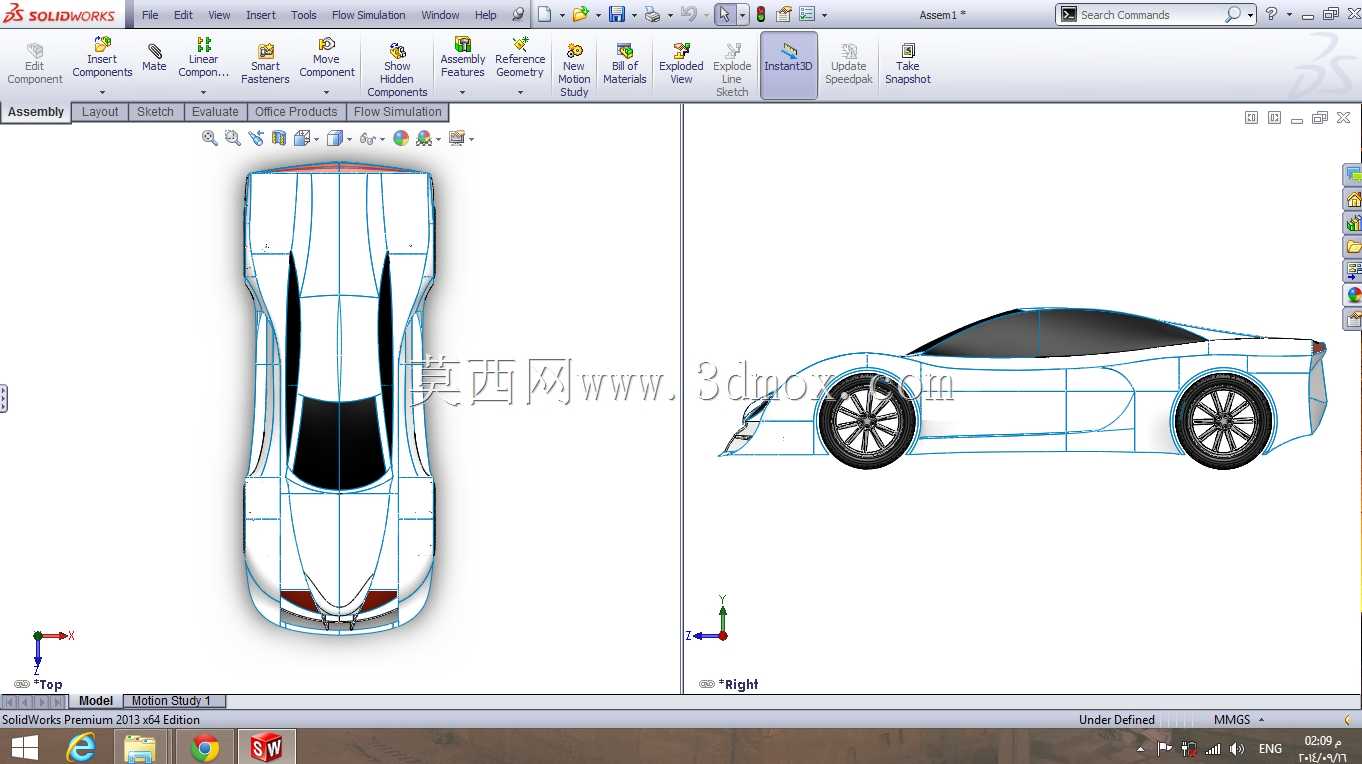

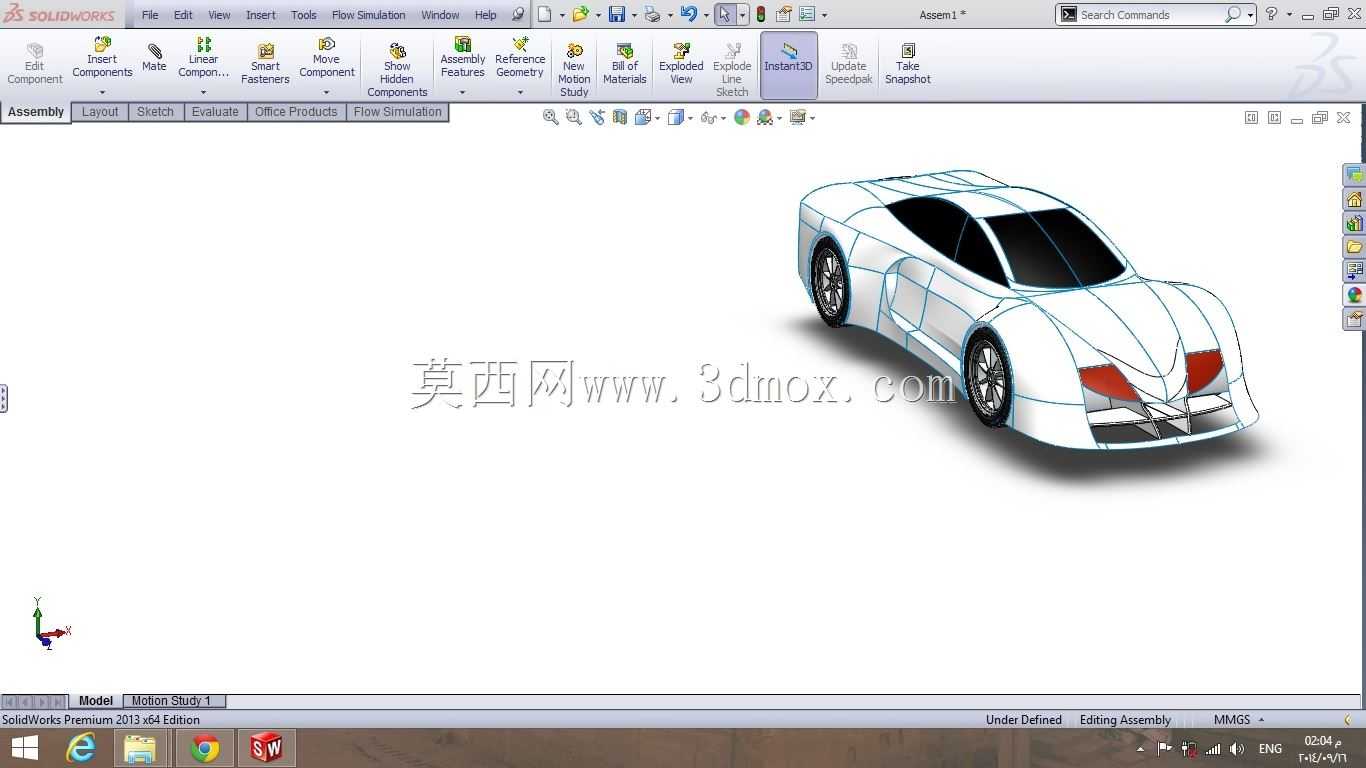

概念跑车车身曲面结构三维设计

　　这款跑车车身设计的核心出发点，是兼顾空气动力学表现与造型辨识度，在建模阶段就将曲面连续性作为核心校验指标，所有外覆盖件的曲面衔接均达到G2连续标准，避免后续渲染或实体化阶段出现棱线突兀、光影断裂的问题。从实际应用场景来看，这类概念化跑车车身模型可用于高校交通工具设计课程的教学演示，也能作为汽车造型设计团队前期方案评审的数字原型，帮助团队快速验证造型比例与风阻表现的匹配度，不需要直接投入油泥模型制作就能完成多轮方案迭代，大幅压缩前期造型开发的周期。

　　设计过程中首先确定的是整车的硬点边界：轮距、轴距、前后悬长度以及乘员舱的最小容纳空间，所有曲面走线都不能突破这些硬点限制，避免出现造型好看但完全不具备落地可行性的问题。车头部分采用内收式的楔形曲面，从保险杠下缘到引擎盖前缘的过渡曲面做了12度的倾角设计，这个角度是经过多轮风阻系数测算后确定的，能够在高速行驶时引导气流向上流经车身，减少车头部位的正压区面积，同时为后续预留前保险杠进气口、散热格栅的安装位置留出了足够的实体厚度，不会因为曲面过薄导致后续结构设计时出现壁厚不足的问题。

　　车身侧面的曲面采用了双腰线设计，上腰线从翼子板后端一直延伸到车尾扰流结构，曲率变化控制在每100毫米长度内曲率差不超过0.05，保证侧面光影的流畅性；下腰线则向内凹陷形成侧裙的导风结构，能够在车辆行驶时梳理轮拱处溢出的乱流，减少车侧的气流拖拽力。轮拱部位的曲面做了外扩处理，预留了最大21英寸轮毂的安装空间，轮拱与轮胎之间的间隙按照运动型跑车的标准设定为前后轮均25毫米，既保证转向时轮胎不会与轮拱内衬发生干涉，也不会因为间隙过大破坏整车的低趴视觉效果。

　　乘员舱部分的曲面采用了一体化溜背设计，从A柱顶端到车尾的过渡曲面没有做生硬的折线转折，整个顶盖曲面的弧度经过反复调整，保证后排乘员（如果采用2+2座椅布局）的头部空间至少有900毫米的垂直余量，不会因为追求溜背造型牺牲基本的乘坐实用性。车门部位的曲面预留了门把手、外后视镜的安装基准面，门把手安装位的曲面做了局部小平面处理，保证后续装配时门把手与车门曲面的贴合间隙能控制在1毫米以内，避免出现装配阶差。

　　车尾部分的曲面做了上翘式的集成扰流结构，扰流板的上翘角度设定为8度，能够在车辆高速行驶时提供足够的下压力，同时不需要额外加装外置的尾翼结构，保持整车造型的整体性。后保险杠部位的曲面预留了扩散器的安装空间，扩散器的安装平面与车身纵梁的安装孔位在建模阶段就做了同轴对齐，保证后续结构设计时不需要重新调整硬点位置。

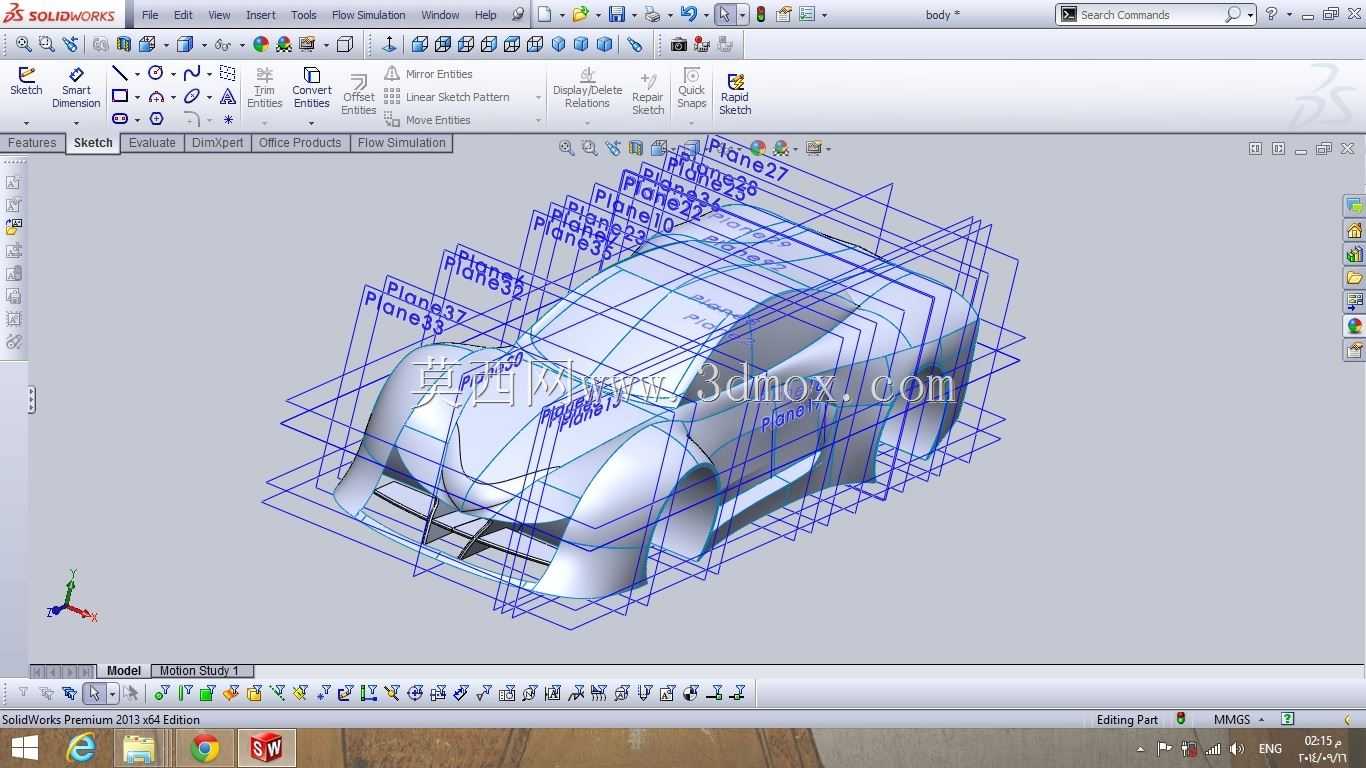

　　整个建模过程采用自顶向下的设计思路，先搭建整车的骨架线框，确定所有关键截面的轮廓线，再通过放样、边界混合等曲面命令生成基础曲面，之后对曲面进行裁剪、合并、加厚处理，所有曲面的加厚厚度统一设定为3毫米，符合常规汽车覆盖件的壁厚标准，同时在曲面的转角部位做了圆角过渡，最小圆角半径不小于2毫米，避免后续模具加工时出现刀具无法到达的死角。在曲面质量校验阶段，通过曲率梳、反射分析等工具反复调整曲面控制点，消除所有曲面的褶皱、收敛点问题，保证后续不管是做3D打印验证模型，还是导入CAE软件做风阻仿真分析，都不会出现网格划分失败、计算不收敛的问题。

　　这类曲面建模的难点在于平衡造型的艺术感和工程的可行性，很多新手在做跑车建模时容易一味追求曲面的夸张造型，忽略硬点边界和安装空间，导致模型只能做外观渲染，完全不具备后续结构设计的基础。这款模型在设计时就把工程约束放在和造型同等重要的位置，所有曲面的调整都在硬点框架内进行，既保留了概念跑车的流线型视觉效果，也预留了所有总成部件的安装位置和装配间隙，能够直接作为后续详细结构设计的基础母版使用。
