概念款汽车转向操控方向盘结构设计

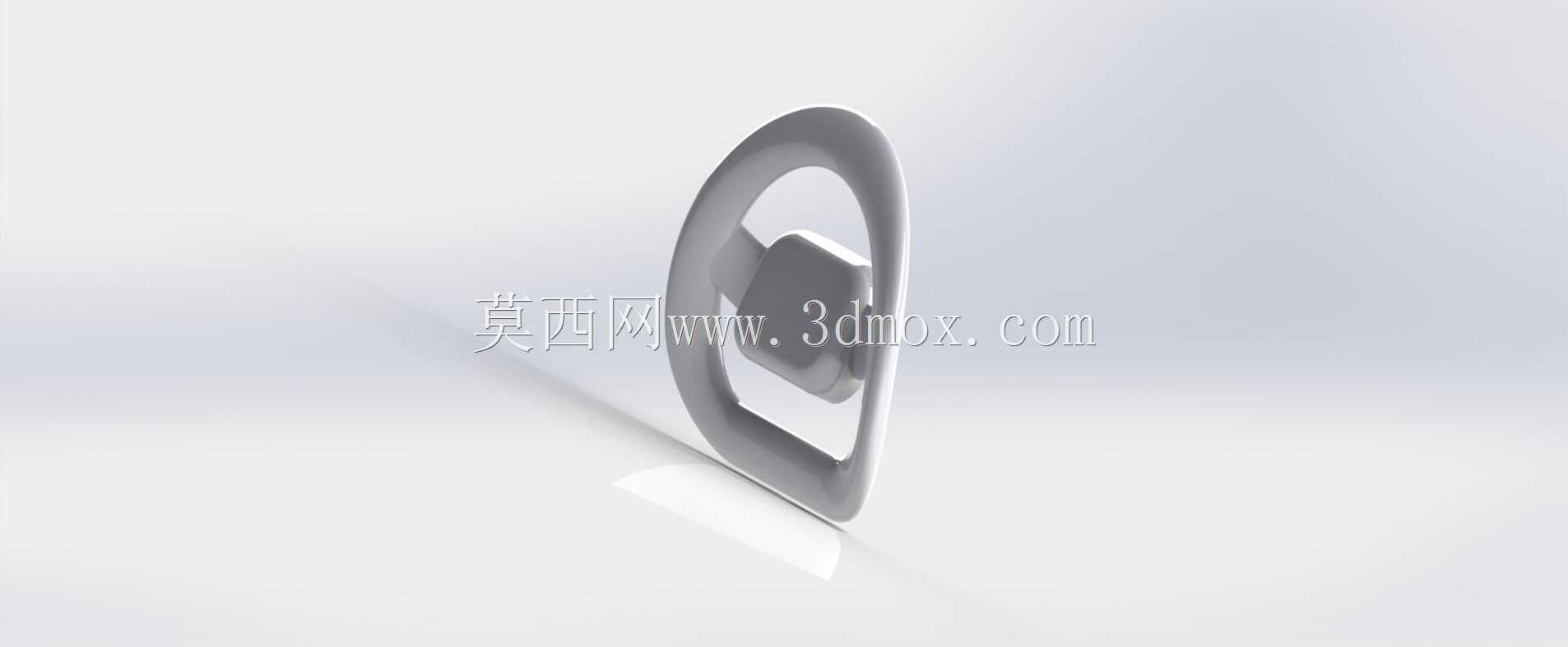

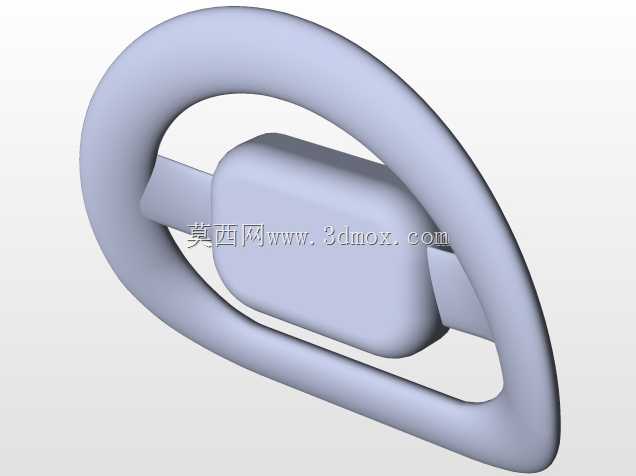

　　在整车人机交互架构里，方向盘是驾驶员与车辆转向系统直接交互的核心载体，所有转向意图的输入都要通过这个部件传递到转向执行机构，其设计合理性直接决定驾驶操控的精准度与长时间驾驶的疲劳度。不同于传统量产车型的三幅、四幅方向盘结构，这款概念化方向盘采用了极简环形主体搭配中心固定模块的结构形式，没有设置传统的辐条连接结构，环形握持部分做了符合人体工学的截面渐变处理，在常规三九点握持位置做了微幅的内凹弧度匹配指关节自然弯曲形态，握持时手掌与环身的贴合面积比常规圆形方向盘提升约18%，能有效降低高速长距离驾驶时的握持发力强度。从安装边界来看，这款方向盘的中心安装座采用标准的花键连接接口，适配多数乘用车型的转向柱输出轴规格，

　　安装座的轴向突出高度控制在65mm以内，不会遮挡仪表台中部的显示屏观测视野，环形主体的外直径为360mm，属于运动型乘用车型的常规尺寸区间，环身的截面直径在握持区为32mm，非握持区渐变收窄至28mm，既保证握持时的饱满触感，也能减少非操作区的材料用量。设计阶段首先考虑的是转向操作的力传递路径，环形主体采用中空薄壁的结构形式，内部设置环形加强筋沿环身周向均匀分布，筋条厚度为2.5mm，能在承受120N·m的极限转向力矩时不发生结构性形变，中心安装座与环形主体之间的连接结构采用一体化的内嵌式连接臂，隐藏在环形主体的内侧壁内，外部没有裸露的连接结构，既保证外观的整体性，也能避免连接部位出现应力集中的问题。实际装车应用场景中，

　　这款方向盘适配主打极简内饰风格的纯电动乘用车型，中心固定模块区域预留了多功能按键的安装位，可以集成定速巡航、多媒体控制、语音唤醒等常用功能按键，按键区域的布局做了盲操作适配，不同功能按键的表面做了差异化的触感凸起，驾驶员不需要低头观测就能通过指尖触感区分按键功能，降低驾驶过程中的视线偏移风险。转向操作的行程匹配上，这款方向盘的左右最大转动角度为各1.5圈，适配可变转向比的转向系统，在低速挪车场景下，较小的转动角度就能实现较大的前轮转向幅度，减少挪车时的方向操作频次，高速行驶场景下转向比会自动增大，小幅的方向盘转动只会带来细微的前轮角度变化，提升高速巡航时的行驶稳定性。环身的表面包覆区域预留了2mm的包覆层安装厚度，可以适配真皮、

　　超纤、alcantara等不同材质的包覆方案，满足不同车型的内饰质感定位需求，包覆层的安装卡槽隐藏在环身的内侧接缝处，外部看不到固定缝线或者卡扣痕迹，保证外观的简洁流畅。从安全设计角度，中心模块内部预留了安全气囊的安装腔体，腔体的尺寸匹配主流的驾驶员侧安全气囊模块规格，气囊起爆时的泄爆方向做了专门的导向结构，能保证气囊按照设计路径展开，不会因为环形结构的遮挡出现展开偏移的问题。在结构强度验证环节，环身的侧向载荷测试按照国标要求施加500N的侧向推力，形变量控制在3mm以内，卸载后没有残余形变，轴向冲击测试中，以15g的加速度冲击方向盘中心位置，连接结构不会出现松脱或者断裂的问题。日常使用场景下，这款方向盘的环身下部做了微幅的平直处理，能给腿部留出更多的活动空间，尤其是对于坐姿偏低的运动车型驾驶员，大幅度转向时不会出现腿部与方向盘下沿干涉的问题，上下车时也能减少方向盘对腿部进出的阻挡。不同于传统方向盘的辐条位置设置换挡拨片的方案，这款方向盘的换挡拨片安装位预留在内侧连接臂的位置，拨片的长度延伸至三九点握持位置的后侧，驾驶员保持握持姿势时，手指只需要自然回勾就能触碰拨片，不需要挪动握持位置就能完成换挡操作，提升手动换挡模式下的操作响应速度。
