方变圆带加强筋法兰过渡连接结构

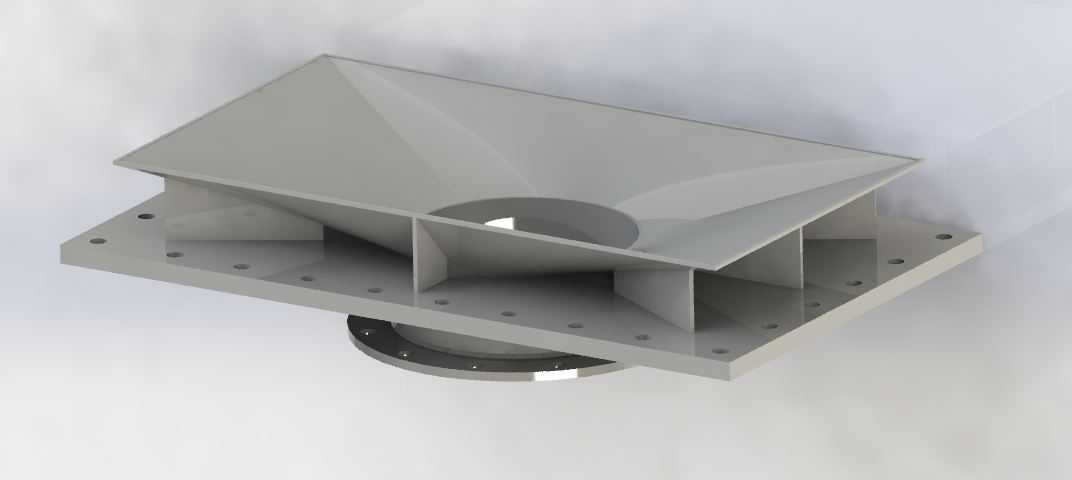

　　该结构主要应用在通风除尘、粉体输送、散料下料等工况的管路衔接环节，用来实现方形管路/设备接口与圆形管路之间的平滑过渡，避免截面突变带来的流阻骤增、物料卡滞、局部紊流等问题，在粮食加工、建材生产、环保除尘、化工散料输送的管线系统中十分常见。从结构设计来看，上部采用方形法兰边，均布螺栓安装孔，可直接与方形出料口、方形风管段或者设备的方形壳体接口对接，下部为圆形法兰接口，匹配常规圆形管道、圆形设备入口的安装尺寸，中间过渡段采用渐变的斜壁结构，从方形截面顺滑收束至圆形截面，内壁无突兀折角，可保证流体或者散料通行时无死角堆积，减少物料残留与流道堵塞的概率。为了应对大尺寸过渡段的结构强度需求，在过渡段外壁与上下法兰之间设置了多组径向加强筋，

　　筋板沿周向均匀排布，分别连接方形法兰的边角位置、直边中点与下部圆形法兰的对应位置，既可以提升整体结构的刚性，避免薄壳结构在负压输送、物料冲击或者设备振动工况下出现壁板变形、焊缝开裂的问题，也能分担法兰连接位置的应力，减少螺栓受力不均导致的密封失效风险。安装边界方面，上部方形法兰的螺栓孔采用等间距排布，孔位公差匹配常规管路法兰的安装精度要求，下部圆形法兰的孔位符合通用圆法兰的安装尺寸规范，可直接适配同公称直径的标准圆形管路，无需额外制作转接件。设计过程中重点考量了流道顺滑性与结构刚性的平衡，过渡段的斜壁倾角经过优化，既保证截面变化平缓，降低流阻损失，也控制了整体结构的高度尺寸，减少安装时占用的竖向空间，

　　同时筋板的厚度与高度经过受力校核，可承受常规工况下的物料冲击、管路载荷与温度变形，不会出现结构共振或者疲劳损坏的问题。在实际使用中，该结构可直接焊接或者通过螺栓密封连接在管线的变径位置，内壁可根据输送介质的特性做耐磨或者防腐处理，适配不同的物料输送与气体导流需求，相比现场手工焊接的变径接头，该结构的尺寸精度更高，流道顺滑度更好，安装对位更便捷，可有效减少现场施工的工作量，提升管线系统的运行稳定性。
