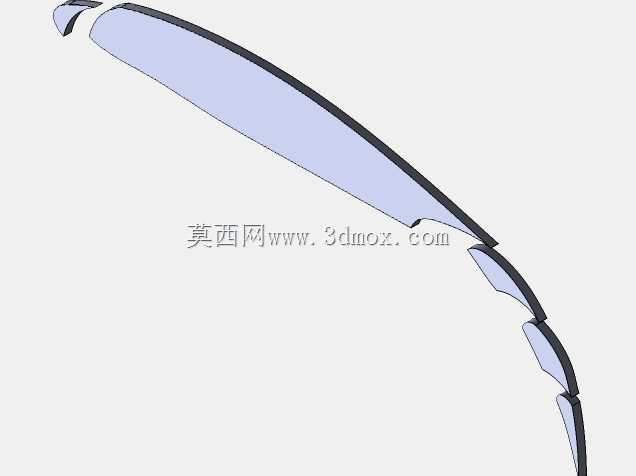

分段式空气动力学翼型曲面结构设计

　　在流体工程相关的结构设计场景中，这类分段式翼型曲面结构常被应用在需要精准调控气流走向、降低运行阻力的设备部位，比如高速运载装备的外露气动附件、风道系统内的导流组件、小型风力捕获装置的叶片基础构型上，不同分段的曲面曲率匹配，直接决定了气流经过结构表面时的附面层发展状态，避免过早出现气流分离带来的阻力激增、振动加剧问题。从实际功能实现角度看，该结构没有采用传统的整体式翼面设计，而是将完整的翼型沿弦向拆分为多段独立的曲面单元，每一段的型线都经过曲率连续校验，段与段之间预留的间隙可以引导高压侧气流向低压侧微量泄出，主动破坏翼面表面的涡流生成条件，在大迎角工况下依然能维持较好的气动效率，相比同尺寸的整体翼面，

　　这种分段结构在应对非定常来流时的气动稳定性更优，不会因为局部气流扰动造成整体升阻特性的大幅波动。设计过程中首先确定的是基准翼型的弦长与最大厚度位置，结合实际安装空间的边界限制，将翼型的最大厚度控制在弦长的12%-15%区间，保证结构自身有足够的刚度容纳内部的连接构件，同时不会因为厚度过大造成迎风阻力的不必要提升；分段位置的选择避开了翼型表面的压力突变点，每一段的前后缘都做了小圆角过渡处理，避免尖锐棱边造成的气流啸叫与局部应力集中。安装边界方面，该结构的根部预留了平面安装基准，每一段分段单元都设置了独立的定位孔位，可以根据实际的气动调试需求，单独调整某一段的安装角度，不需要对整个翼面进行重新加工，

　　在样机测试阶段能够大幅缩短气动参数的调试周期；各分段之间的间隙尺寸控制在弦长的0.8%-1.2%，间隙过小无法起到气流泄放的作用，间隙过大则会造成翼面的升力损失超过设计阈值，经过曲面连续性校验，所有分段拼接后整体型面的曲率偏差不超过0.05mm，能够保证气流经过表面时的平顺性，不会因为型面台阶造成额外的摩擦阻力。在实际工程应用中，这类结构还可以根据使用场景的来流速度范围，调整各分段的相对扭转角度，比如应用在低速风道导流时，可以适当增大后段分段的下反角度，提升气流的导向效率；应用在高速运动部件的气动附件时，可以缩小分段间隙，降低高速下的气动噪声。结构的材质适配性也比较宽泛，曲面的拔模角度经过优化，既可以采用轻质复合材料一体铺层成型，

　　也可以采用金属材料通过数控铣削加工成型，不需要额外做复杂的工装夹具就能完成各分段的装配定位，装配完成后整体结构的形位公差可以满足常规气动部件的精度要求，不需要后续做大量的型面修磨工作。从结构强度角度看，分段式的设计将整体翼面的受力分散到了每一段独立单元上，单个分段的受力载荷相比整体翼面降低了40%左右，在相同的材质与壁厚条件下，结构的抗振性能更好，长期在交变气流载荷下工作时，不会出现整体翼面常见的根部应力集中导致的疲劳开裂问题；每一段的连接部位都设计了冗余的固定点位，即使某一个固定点出现松动，其余点位依然能够维持分段的位置精度，不会造成气动特性的突然失效。
