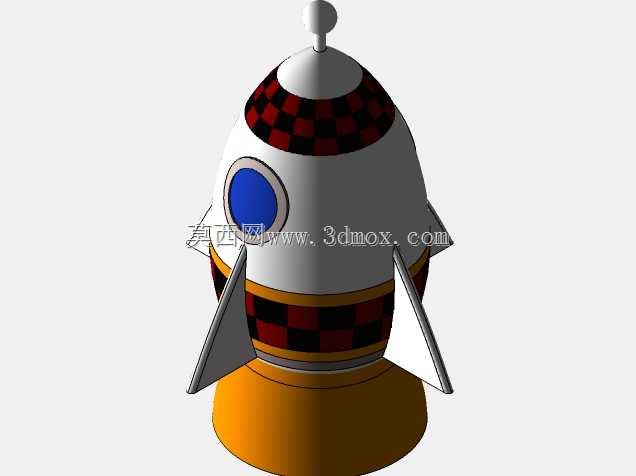

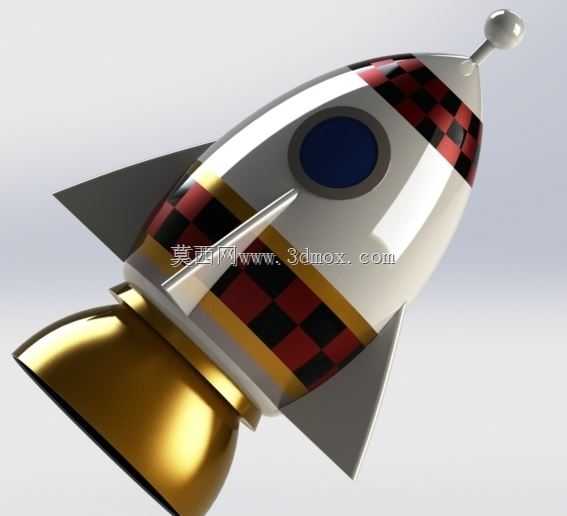

卡通风格复古玩具火箭三维造型设计

　　这款卡通化火箭造型的设计，最初的需求来自文创教具开发板块，主要面向青少年航天科普场景、桌面潮玩摆件以及儿童益智玩具的结构落地需求，区别于真实运载火箭的严苛工程参数约束，这款造型在保留火箭核心识别特征的基础上做了大量适配民用消费场景的优化调整。从结构设计思路来看，整体采用回转体作为主体基础构型，降低注塑开模或者3D打印制作时的脱模难度，主体外壳拆分后可以实现无侧抽芯的分模逻辑，大幅降低小批量生产的模具成本。头部的钝头圆弧设计替代了真实火箭的尖锐锥头，一方面是避免玩具使用过程中的尖锐磕碰风险，适配儿童用品的安全规范，另一方面圆弧曲面的光影过渡更柔和，适配卡通渲染的视觉表现需求，头部顶端的小型球形天线做了圆角过渡处理，

　　和主体连接位置做了0.8mm的加强筋过渡，避免把玩过程中发生断裂。箭身的舷窗采用内凹沉台设计，透明件可以直接卡入沉台位置，不需要额外的粘接工序，装配效率提升的同时也减少了胶接痕迹对外观的影响，舷窗周边的环形凸台做了0.3mm的倒角处理，避免透明件装配时被刮花。箭身的红黑格纹装饰带采用曲面包覆的贴图逻辑，建模时直接将纹理边界做在曲面分型线上，后续做表面丝印或者水转印的时候可以精准对位，不会出现纹理错位的问题。尾翼部分采用对称四翼布局，每个尾翼都和箭身主体做了一体化的连接筋设计，翼片厚度从根部的3mm均匀过渡到边缘的1.2mm，既保证了翼片的结构强度，不会因为轻微挤压就发生弯折断裂，又还原了火箭尾翼的轻薄视觉感。

　　尾部的喷管部分采用亮面金属质感的曲面设计，扩张段的曲面弧度做了反复调整，既保留了火箭发动机喷管的扩张型面特征，又做了圆润化处理，没有尖锐的边缘，喷管和箭身连接的位置做了环形的装饰凸台，模拟真实火箭的级间段结构，同时这个凸台也可以作为装配定位的止口，拆分打印或者注塑的时候可以快速对齐上下壳体。从安装边界和尺寸适配来看，整体高度控制在120mm左右，最大直径在45mm，放在常规的桌面展示架上不会占用过多空间，底部喷管的端面做了平面处理，可以直接平稳放置在水平台面上，不需要额外的展示支架，如果需要做悬挂式的科普展示，也可以在头部天线位置预留0.5mm的穿线孔，不破坏整体外观的前提下实现悬挂安装。在实际应用场景中，这款造型除了作为实体玩具、

　　摆件生产之外，也可以直接用于航天科普课件的三维演示素材，相比于真实火箭的复杂结构，简化后的卡通造型更方便低龄群体理解火箭的基本组成部分，箭身的各个结构拆分后也可以作为拼装玩具的组件，让使用者在拼装过程中了解火箭的基础构造。建模过程中所有的曲面都做了G2连续处理，不管是做实时渲染还是导出做动画演示，都不会出现曲面折痕的问题，各个零件之间的配合间隙预留了0.15mm，不管是用FDM3D打印还是光固化打印，都不需要额外打磨就可以顺利装配，针对不同的生产工艺，壁厚统一控制在1.8mm，既满足注塑工艺的壁厚均匀要求，避免注塑时出现缩痕，也满足3D打印的最小壁厚要求，不会出现打印过程中壁面破损的问题。尾翼和主体的连接位置做了局部加厚处理，即使从1米高度自由落体到木质地面，也不会出现尾翼断裂的问题，完全满足日常把玩的强度需求。
