手持汽化设备外观结构设计方案

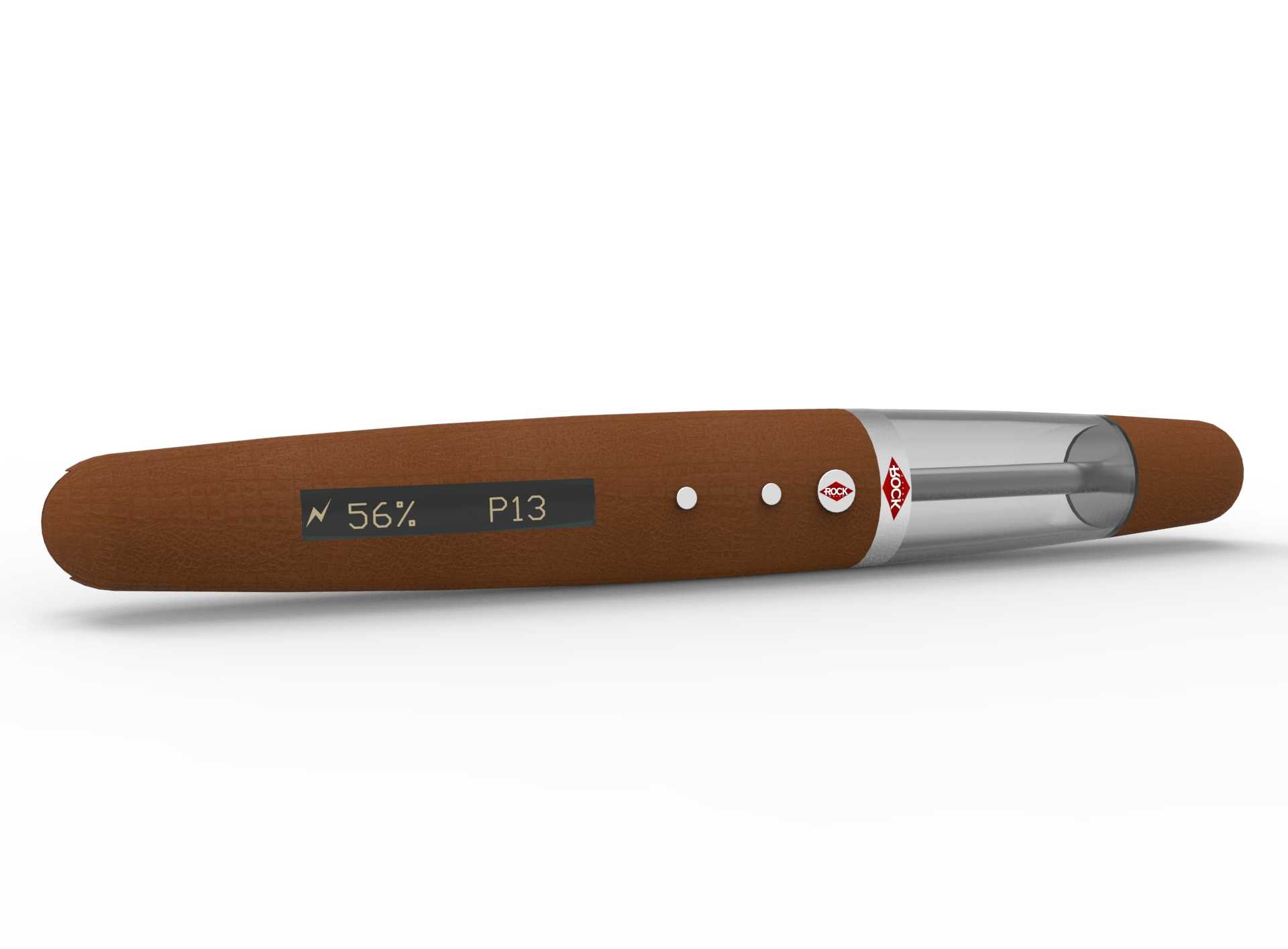

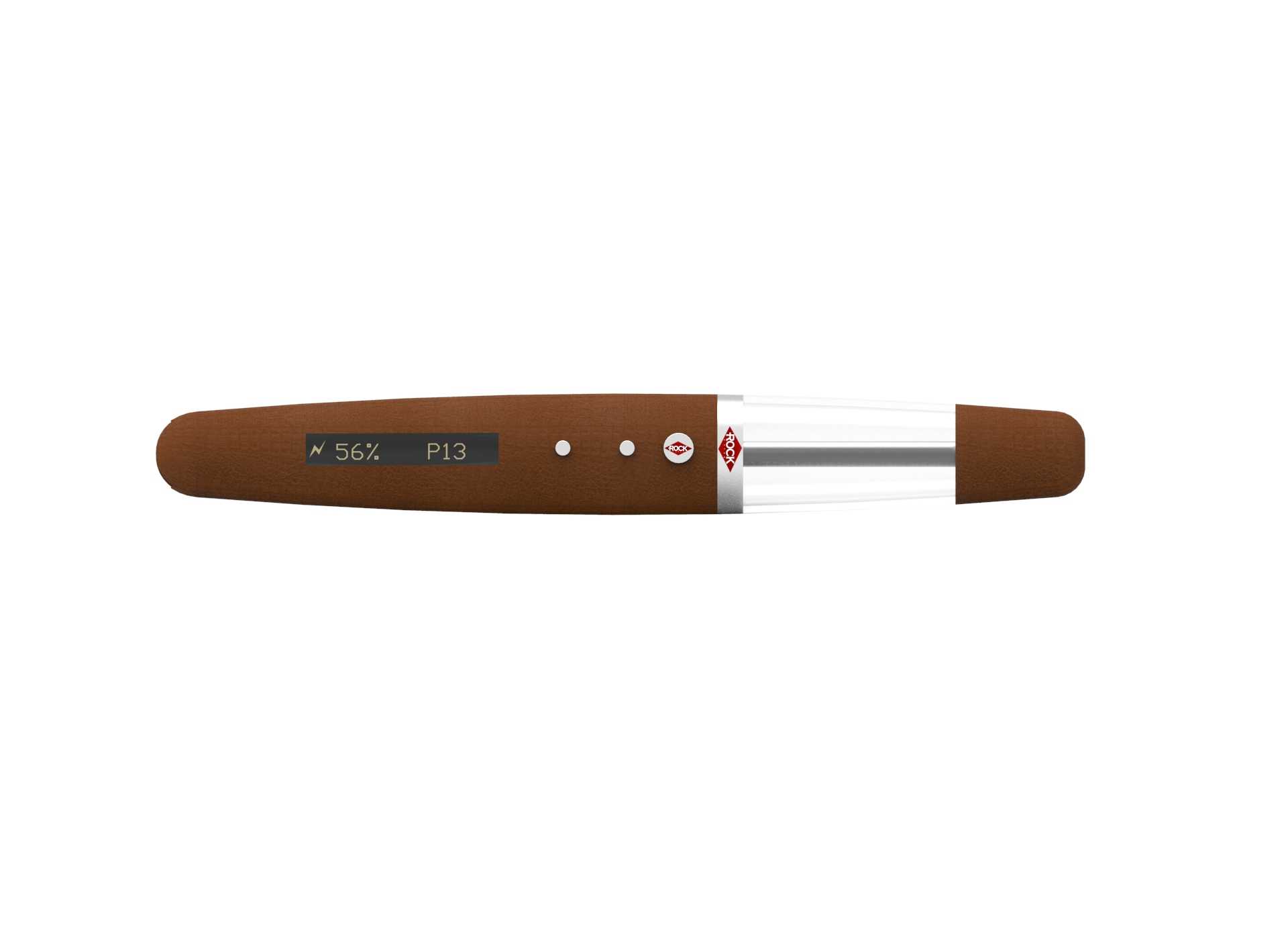

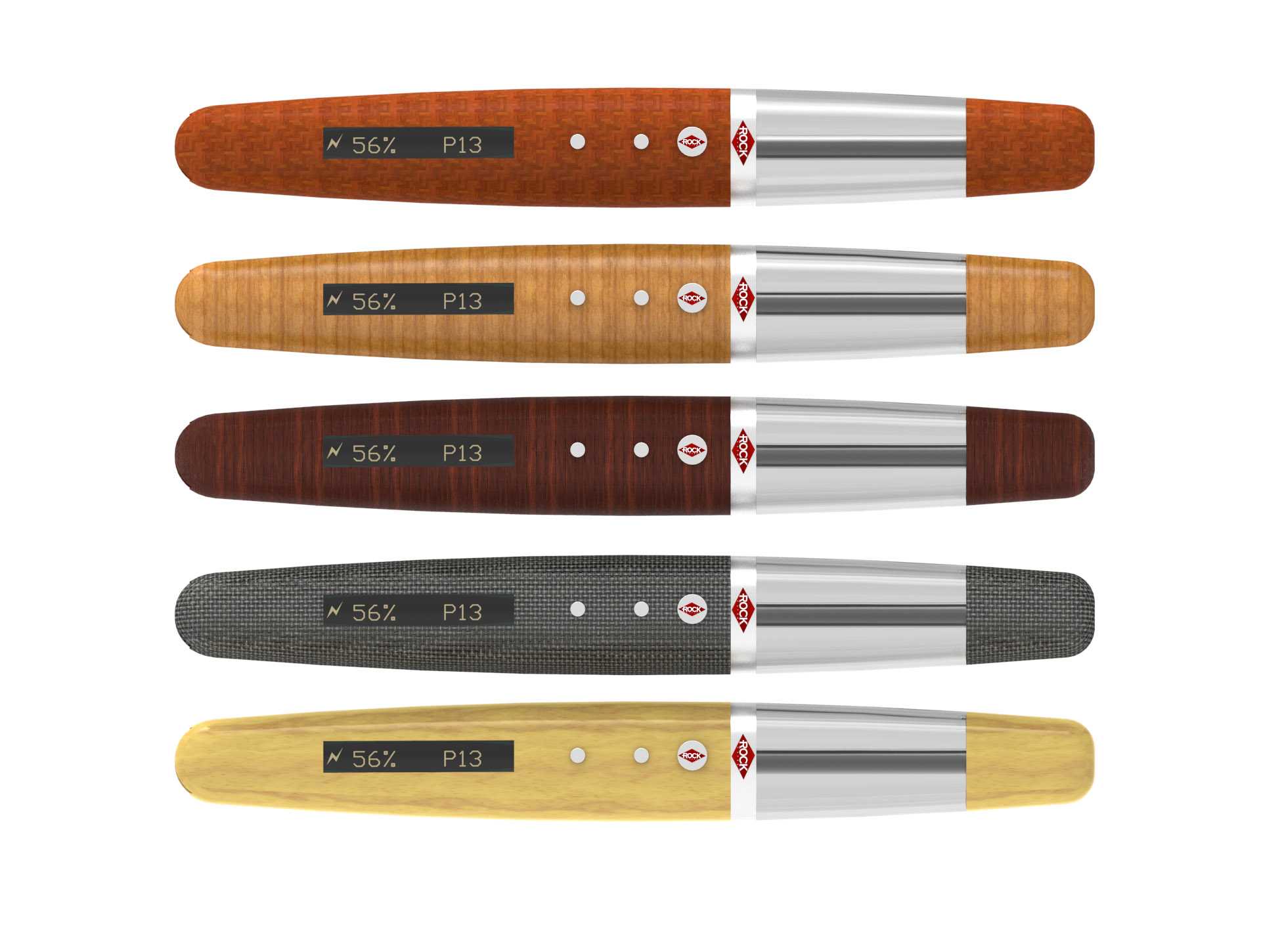

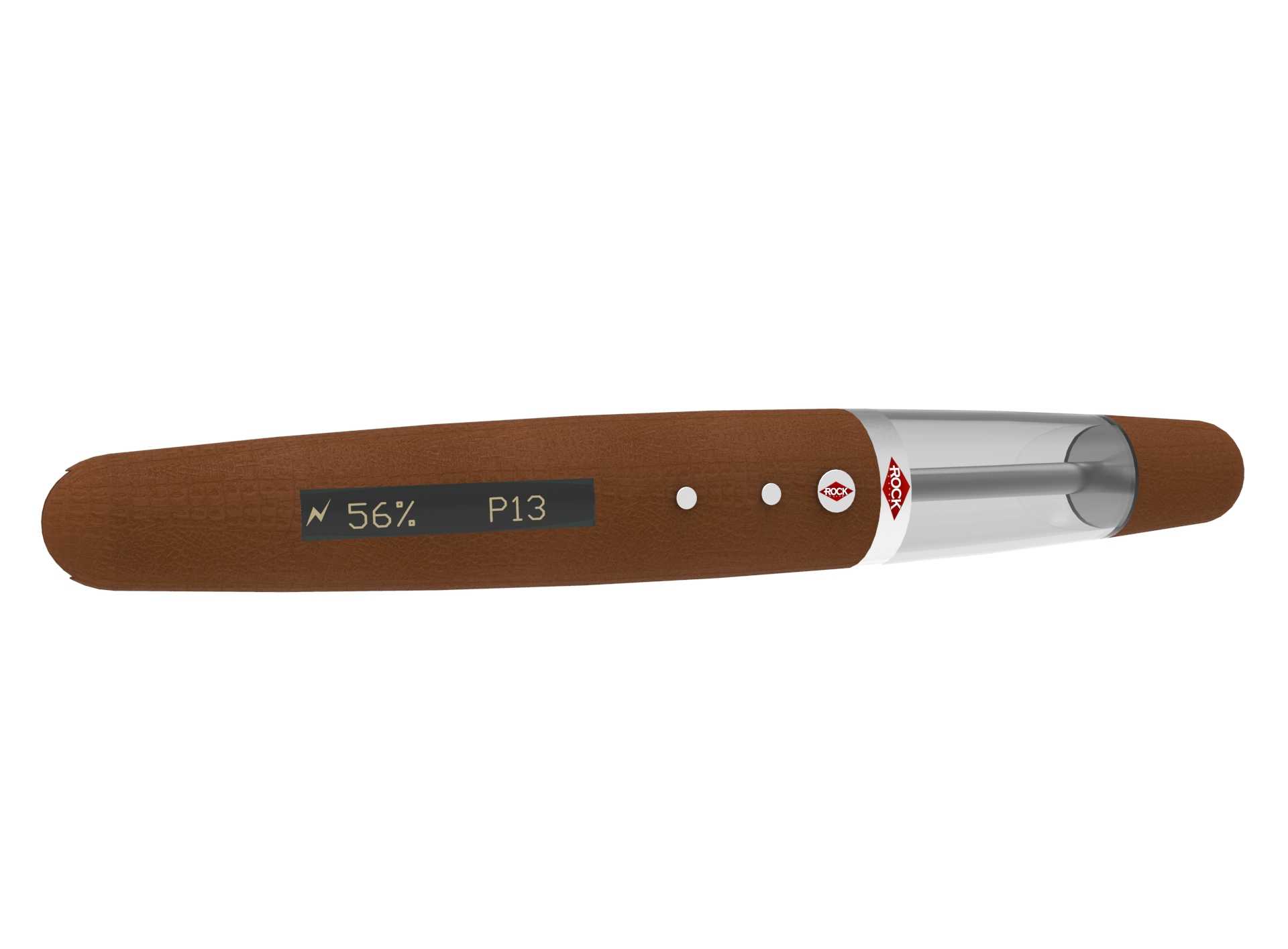

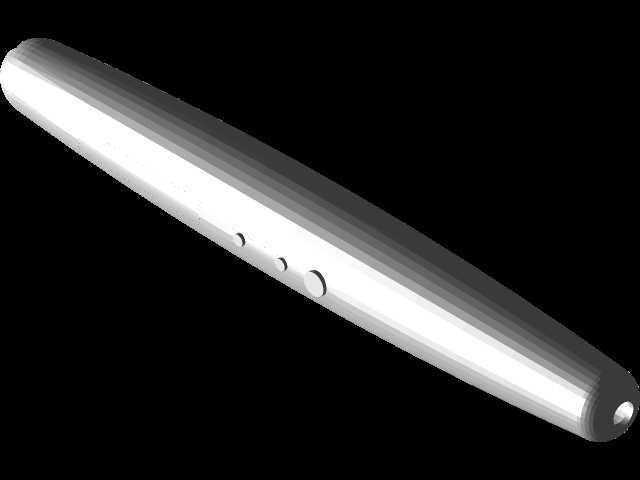

　　该手持汽化设备的结构设计围绕单手握持操作的核心使用场景展开，整体采用长条形棒状布局，主体握持段采用类木质纹理的包覆设计，表面做哑光防滑处理，适配成年使用者单手握持的手掌弧度，握持区域的直径控制在18mm区间，整体长度控制在140mm范围内，可轻松放入常规牛仔裤口袋、小型随身包袋中，满足日常外出携带的使用需求。设备的功能分区沿轴向依次排布，靠近握持端的位置设置了三个功能标识点位，分别对应电源开关、档位调节、状态提示的交互功能，点位采用内嵌式设计，与握持面保持齐平，避免日常携带过程中出现误触的情况，同时点位做了差异化的触感标识，使用者在无需目视的情况下，仅凭手指触感即可完成功能操作，适配暗光环境下的使用需求。

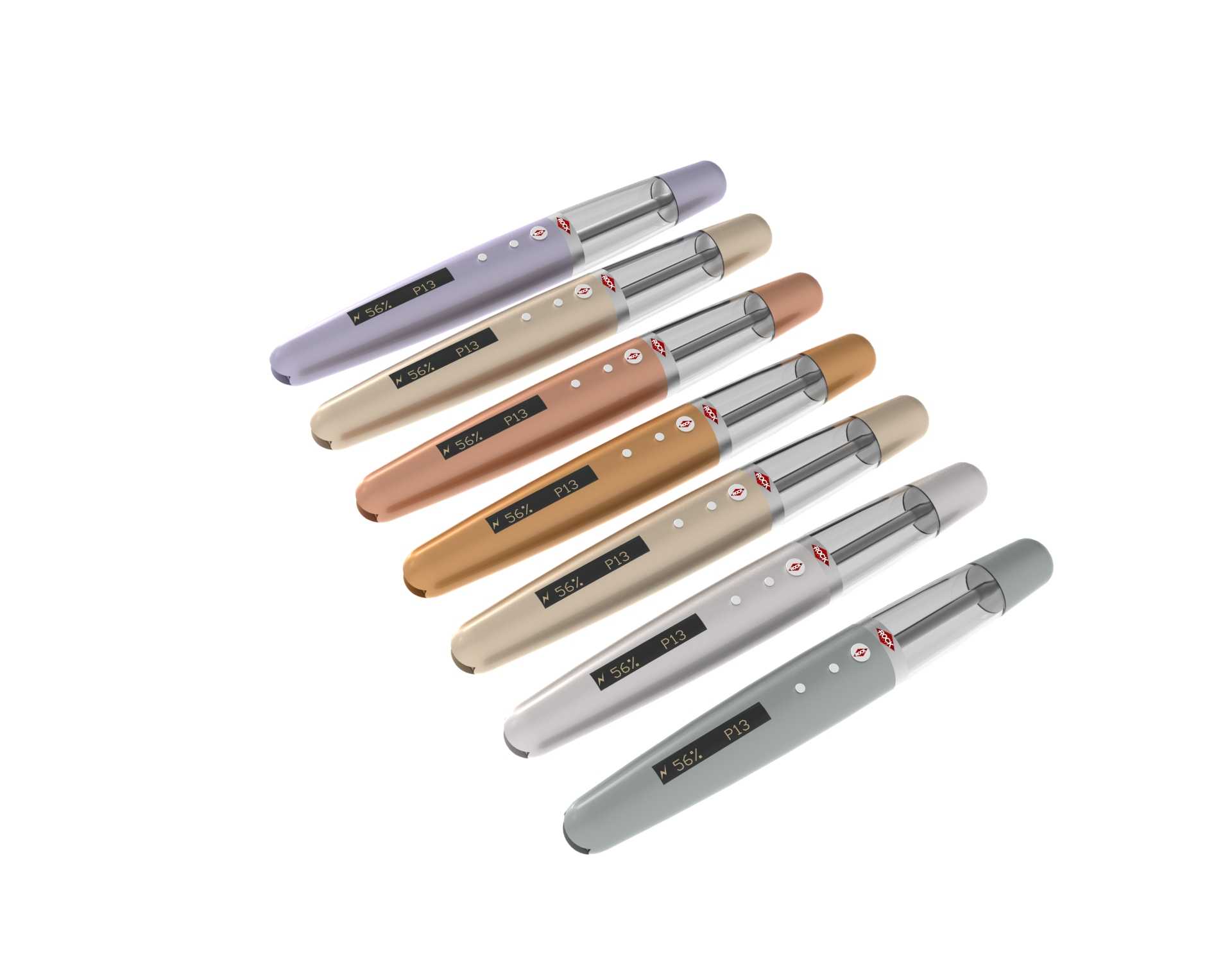

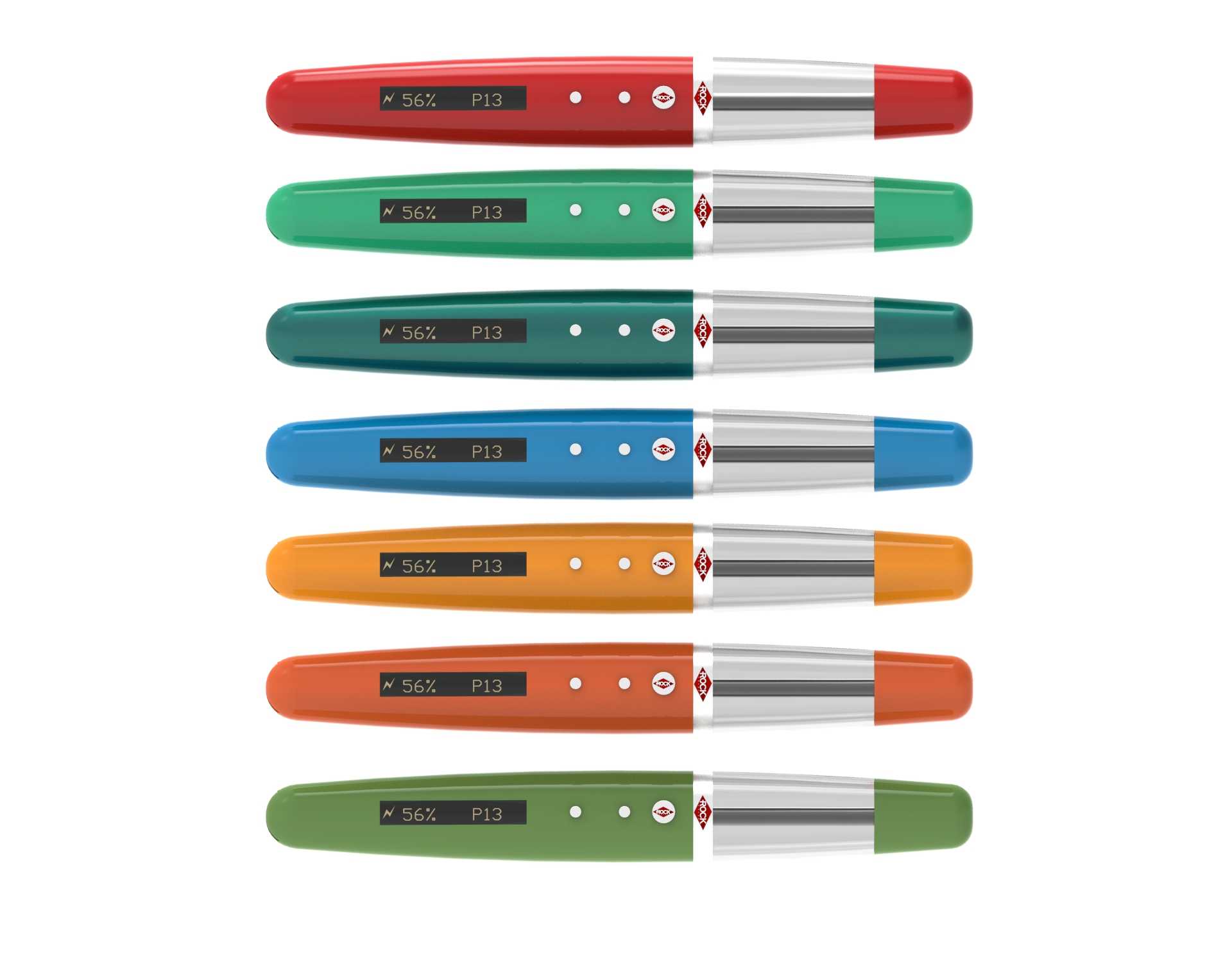

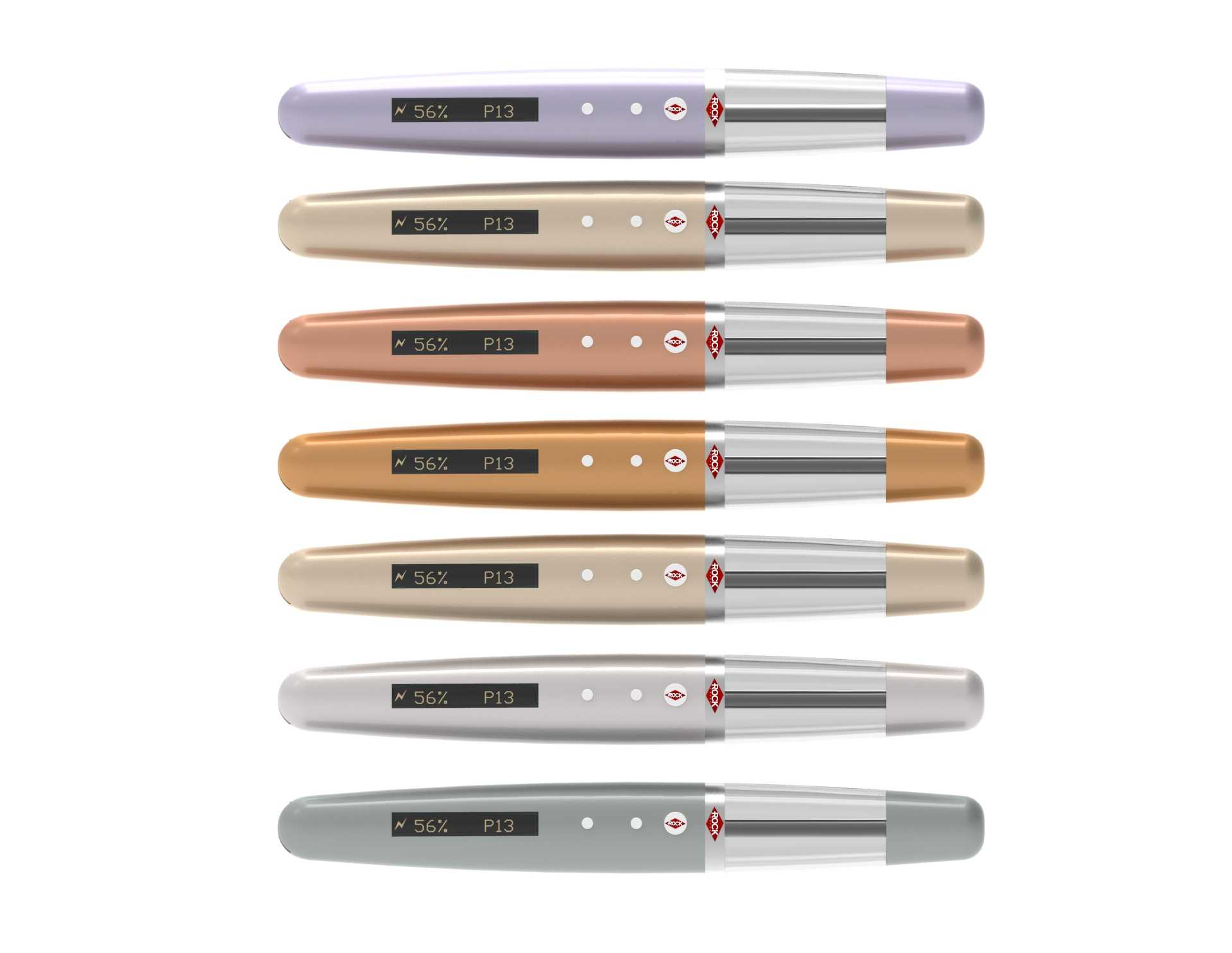

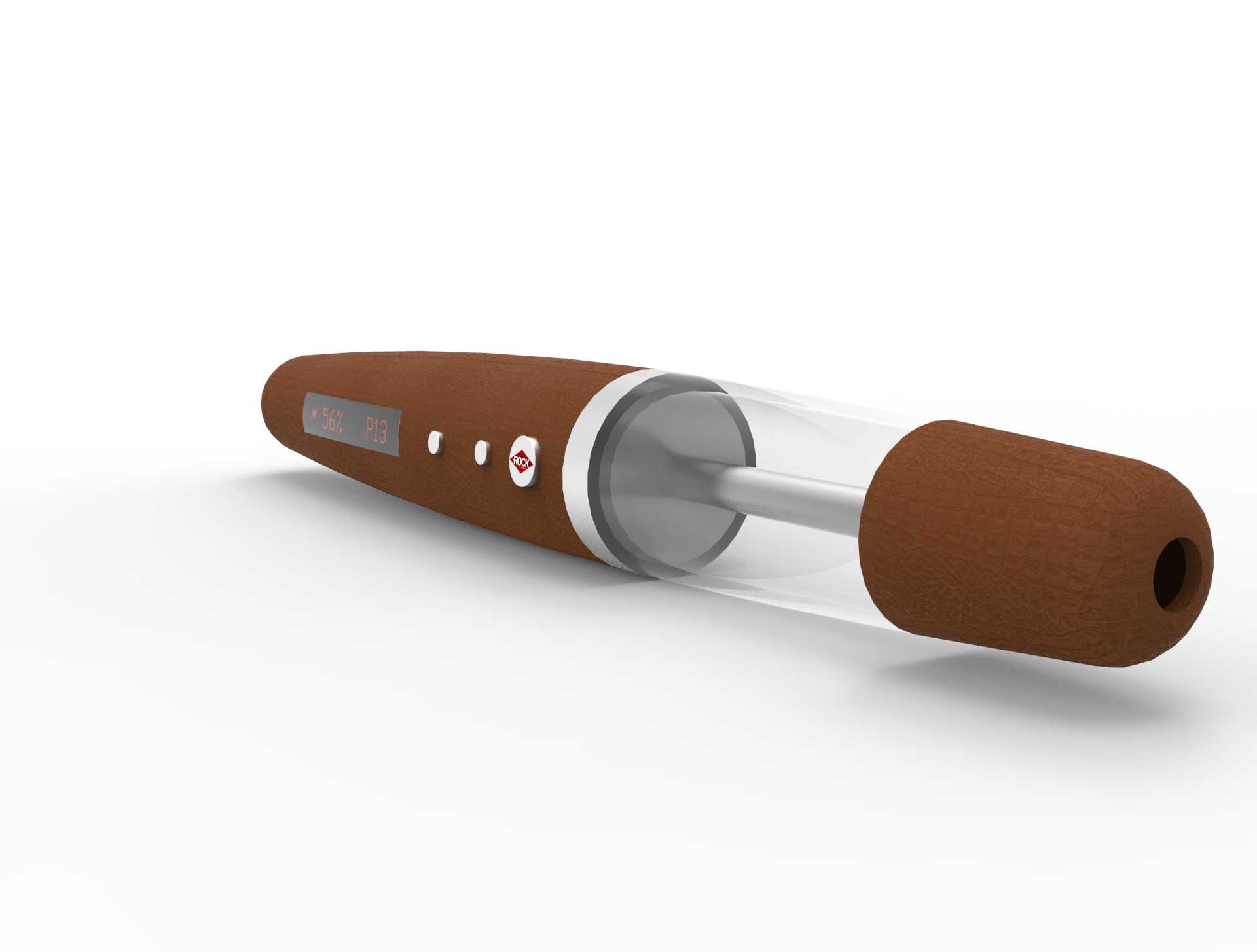

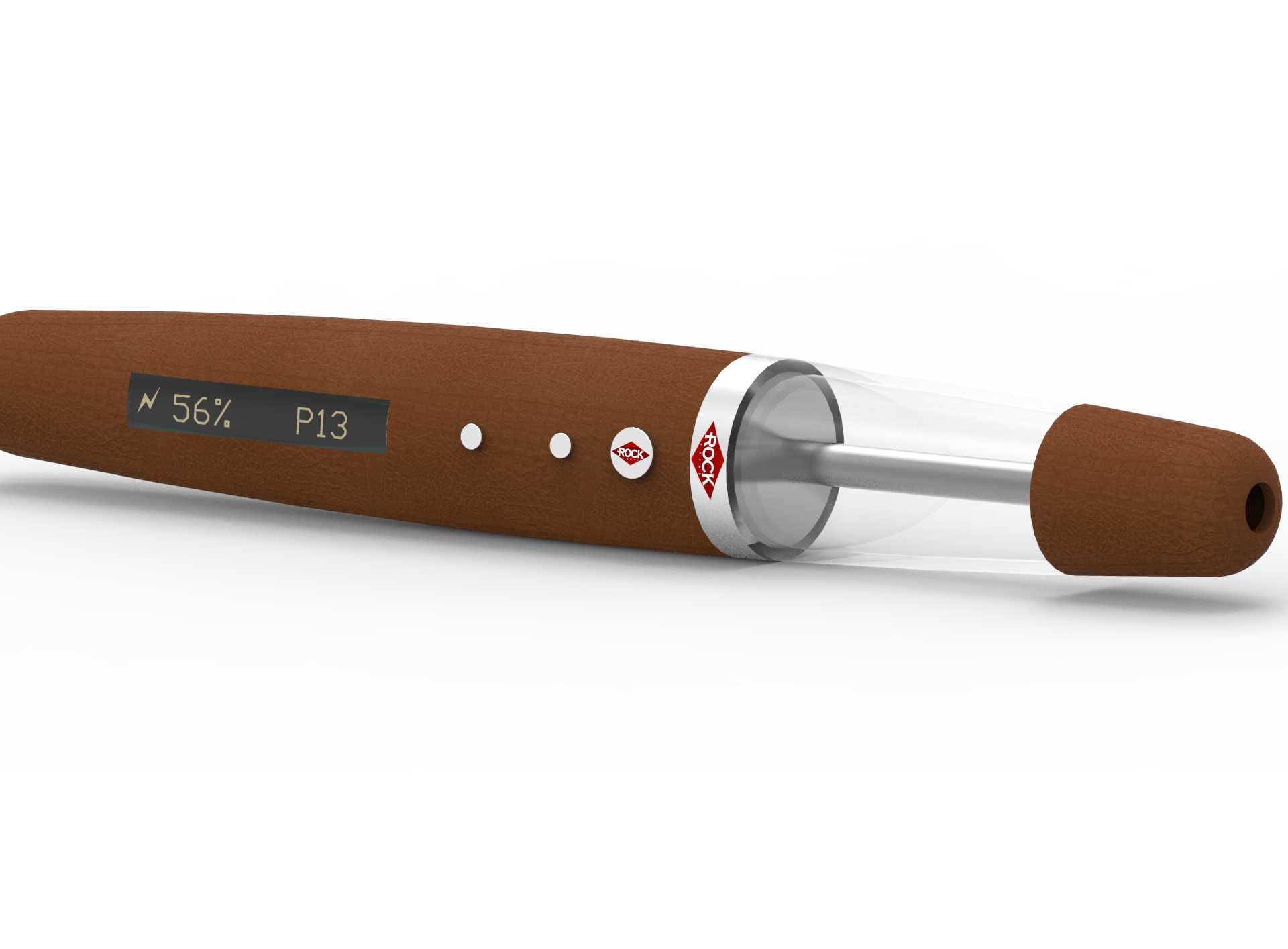

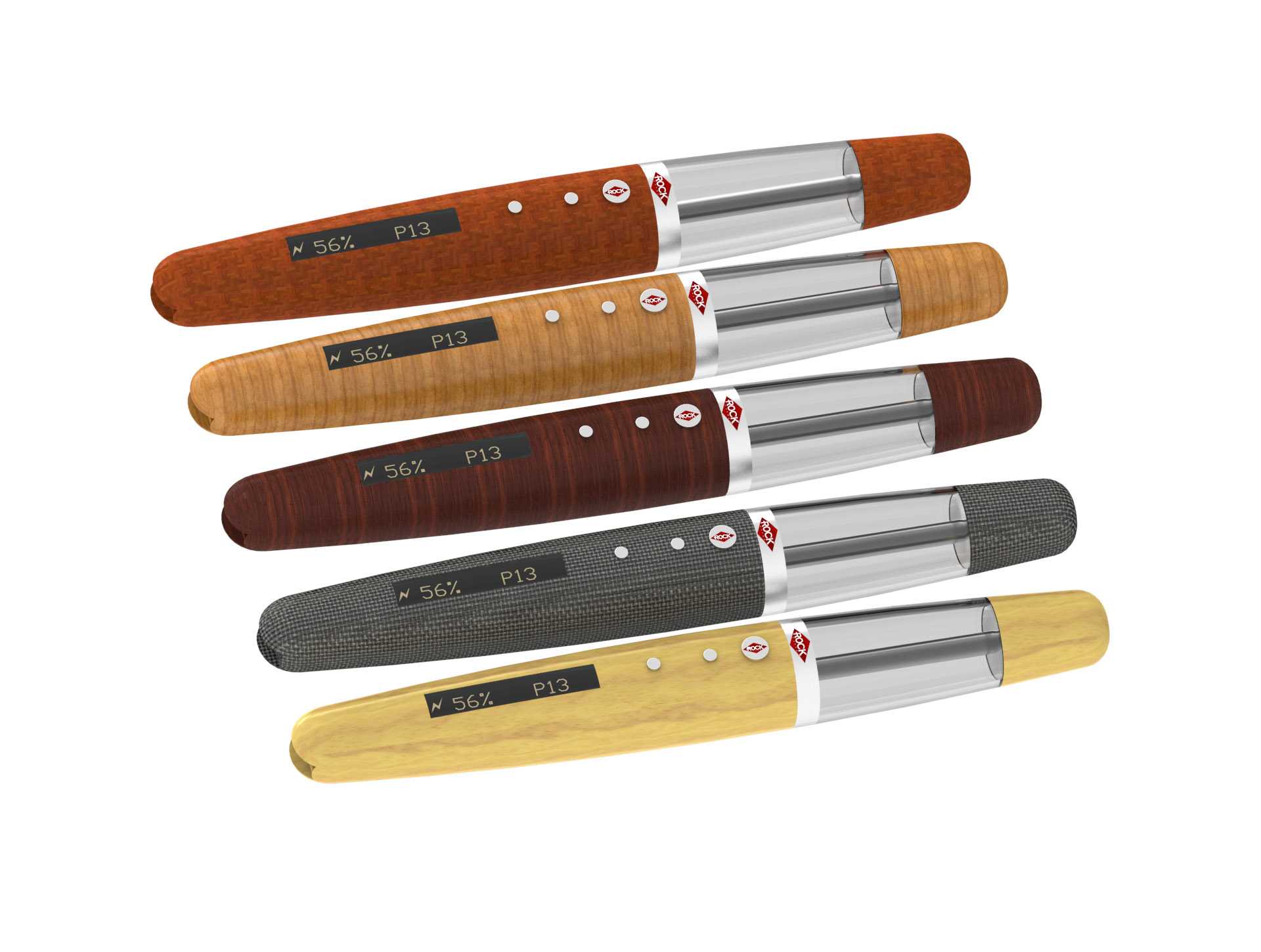

　　设备的雾化输出段采用金属杆延伸结构，输出端做了圆弧收边处理，避免尖锐边角带来的使用磕碰风险，金属段与主体握持段的衔接位置做了密封台阶设计，可阻挡日常使用过程中冷凝液渗入设备内部电路区域，提升设备的环境适应能力。设备的尾端设置了可拆卸的端盖结构，端盖与主体采用卡扣式连接，拆卸行程控制在5mm范围内，无需额外工具即可完成端盖拆卸，方便使用者对内部雾化芯组件进行更换维护，端盖与主体的配合公差控制在0.1mm以内，既保证拆装的顺畅度，又避免日常使用过程中出现端盖松动脱落的问题。从设计思路层面来看，该设备摒弃了同类产品常见的亮面塑料外壳设计，采用低饱和度的棕色调搭配金属银的功能段配色，视觉风格偏向沉稳质感，外壳的拼接缝隙全部做了错位隐藏处理，

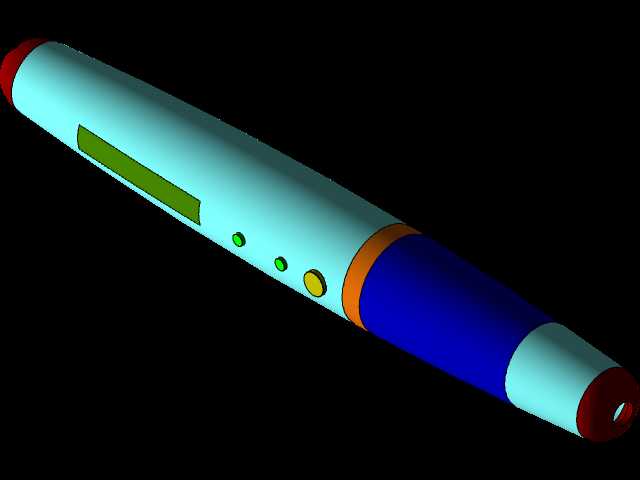

　　从外观观察无明显外露的拼接缝，提升整体外观的完整性。设备的内部结构采用分层排布设计，电池仓、控制电路板、雾化仓沿轴向依次排列，各组件之间设置了隔热缓冲垫层，既可以避免雾化组件工作时产生的热量传导至握持区域造成烫手的问题，又可以缓冲日常携带过程中受到的磕碰冲击，保护内部电子元件的结构稳定性。设备的进气通道采用侧部隐蔽开孔设计，开孔位置设置在握持段与金属输出段的衔接位置，开孔直径控制在1.2mm，既保证进气量满足雾化工作的需求，又可以避免日常放置时灰尘、杂物通过进气孔进入设备内部，进气通道内部设置了挡流结构，可减少抽吸过程中产生的冷凝液吸入口中的问题。在安装边界层面，该设备的所有内部组件均采用模块化设计，

　　各功能模块的安装定位柱高度统一为3mm，定位公差控制在0.05mm范围内，生产装配过程中可实现快速对位组装，无需额外的调整工序，有效提升生产装配的效率。设备的外壳壁厚控制在1.5mm，在保证结构强度满足1.2米自由跌落无破损的前提下，尽可能压缩外壳占用的空间，为内部电池、雾化组件预留更多的排布空间，在保证便携尺寸的前提下提升设备的续航能力与雾化容量。设备的雾化仓与主体的连接采用磁吸式结构，磁吸触点做了镀金处理，降低接触电阻的同时提升抗氧化能力，保证长期使用过程中电连接的稳定性，磁吸的吸附力控制在8N，既保证雾化仓安装后不会轻易脱落，又可以让使用者轻松拔出进行耗材更换。
