加热器负压生成用BHEL扩散器结构

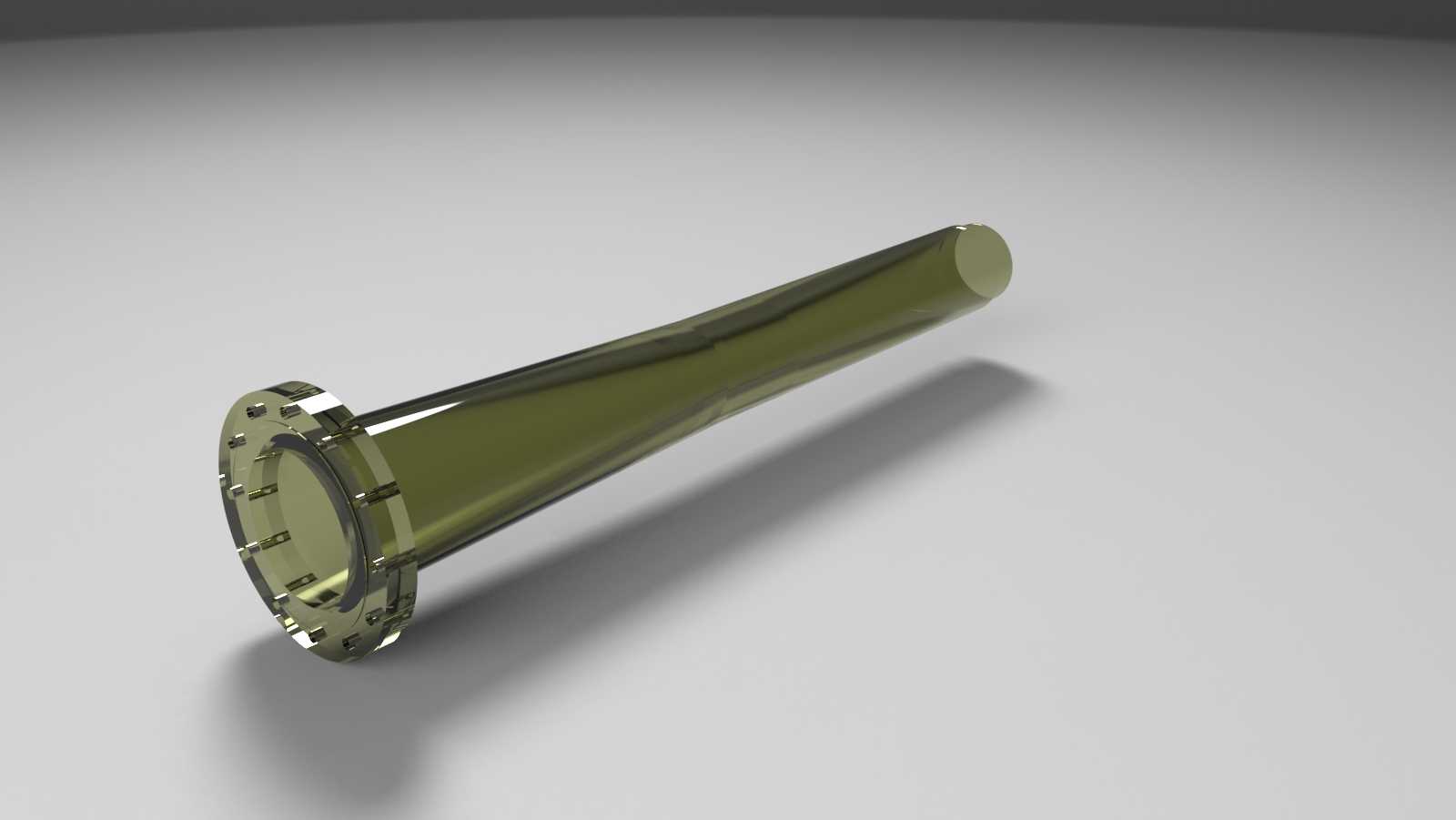

　　在工业加热系统的负压回路设计中，这类带法兰连接结构的锥形扩散件，核心作用是在加热器腔体内部构建稳定的负压场，保障加热介质的定向流动与换热效率。从结构形态来看，整体采用渐扩式锥形流道设计，入口端设置带均布安装孔的连接法兰，法兰端面预留密封贴合面，可直接与加热器的出口管路通过螺栓组实现刚性连接，安装时需匹配对应压力等级的密封垫片，保证连接部位的气密性，避免负压工况下出现外部空气渗入导致的负压值波动。流道部分从法兰端向出口端平滑过渡，锥度经过流体仿真校核，既能够避免流道截面突变引发的局部涡流损耗，又可以在介质流经过程中逐步降低流速、提升静压，配合加热器内部的引射结构，在腔体指定区域形成符合工艺要求的负压区间，满足加热过程中介质定向输送、避免高温介质外泄的工况需求。

　　从实际应用场景出发，这类扩散件多用于工业闭式加热系统的负压回路，常见于化工、能源领域的流体加热单元，在系统运行时，加热器内部的高温介质在引风或引射动力作用下进入扩散器流道，通过渐扩结构的能量转换，在加热器与扩散器连接的腔段形成稳定负压，一方面可以让待加热介质持续被吸入加热腔体，保证换热过程的连续性，另一方面能够避免高温带压介质从设备密封缝隙溢出，提升现场运行的安全性。设计过程中，法兰端的安装孔位采用圆周均布形式，孔间距与法兰端面的密封面宽度匹配常规管路法兰的安装标准，可直接适配同通径的工业管路连接，无需额外制作过渡转接件，降低现场安装的改造成本。锥形流道的壁厚根据工况压力等级做了等强度设计，法兰与锥管连接部位做了圆弧过渡处理，避免应力集中导致的结构疲劳损坏，长期在高温负压工况下运行也能保证结构稳定性。

　　在安装边界层面，扩散器的整体长度需匹配加热器出口到下游管路的安装间距，法兰端的外径尺寸小于安装区域的设备预留操作空间，方便现场施工时螺栓的紧固操作，出口端的外径尺寸与下游管路通径匹配，可直接采用焊接或法兰对接的方式完成后续管路连接。流道内部的表面粗糙度做了控制要求，减少介质流动过程中的沿程阻力，避免杂质在流道内壁附着堆积，长期运行也不会出现流道堵塞导致的负压值下降问题。从功能特性来看，这类扩散器没有活动结构部件，依靠自身流道形态实现流体压力与流速的转换，运行过程中无额外维护需求，结构可靠性远高于带活动调节部件的负压生成装置，适合在高温、多尘的工业加热工况下长期使用。在结构设计阶段，需要结合加热器的额定处理风量、目标负压值来核算锥段的扩张角度，角度过大会导致流道内出现流体脱流，形成局部涡流区，反而增加流动阻力，角度过小则会导致扩散器整体长度过长，占用过多安装空间，因此锥度的取值需要在流动效率与安装空间之间做平衡，同时法兰端的密封面形式需要匹配系统的压力等级，负压工况下多采用平面密封配合非金属垫片，即可满足密封要求，无需采用加工难度更高的凹凸面密封结构，兼顾制造成本与使用可靠性。
