椭圆造型乌贝主题标识立体结构设计

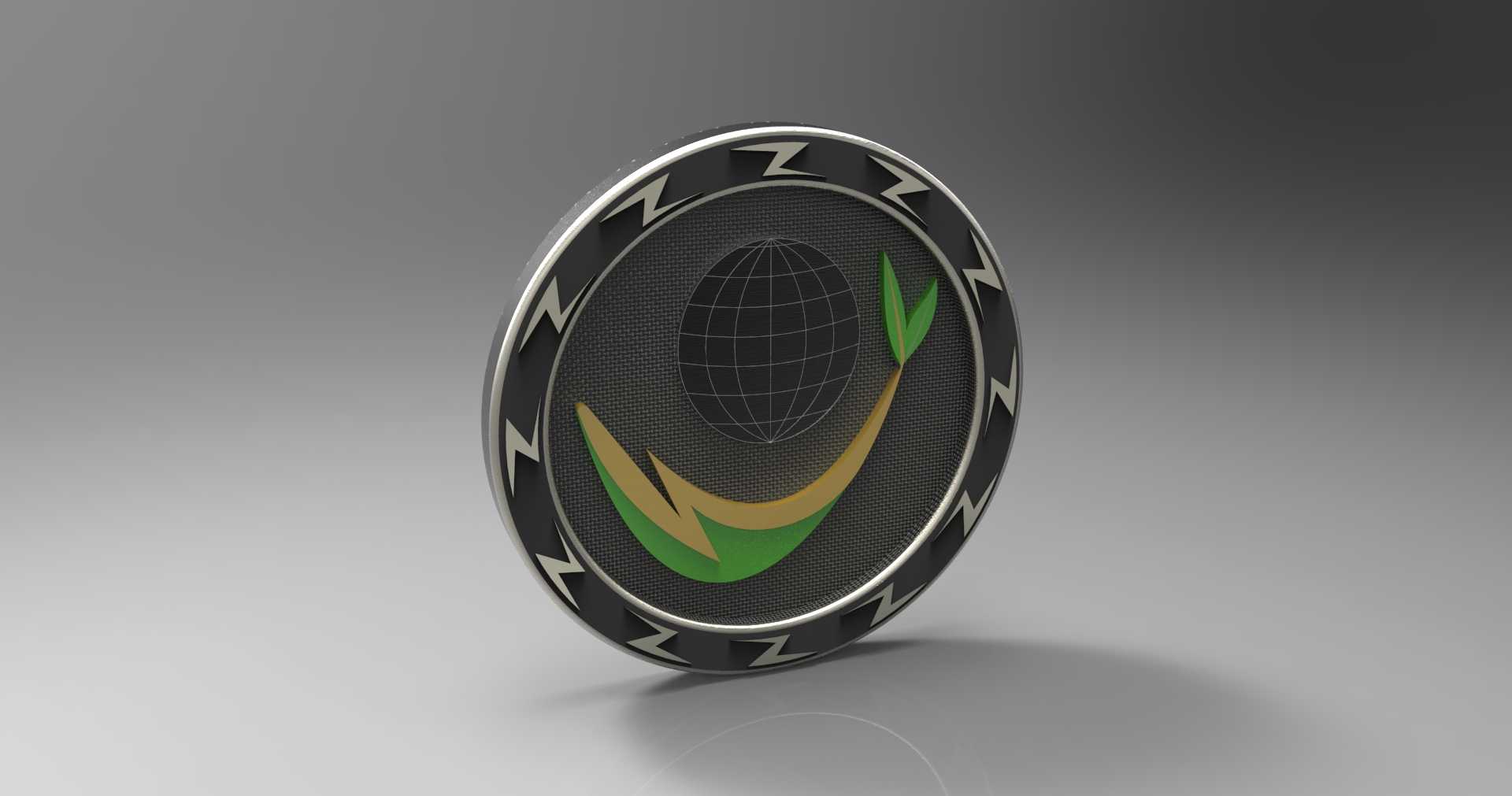

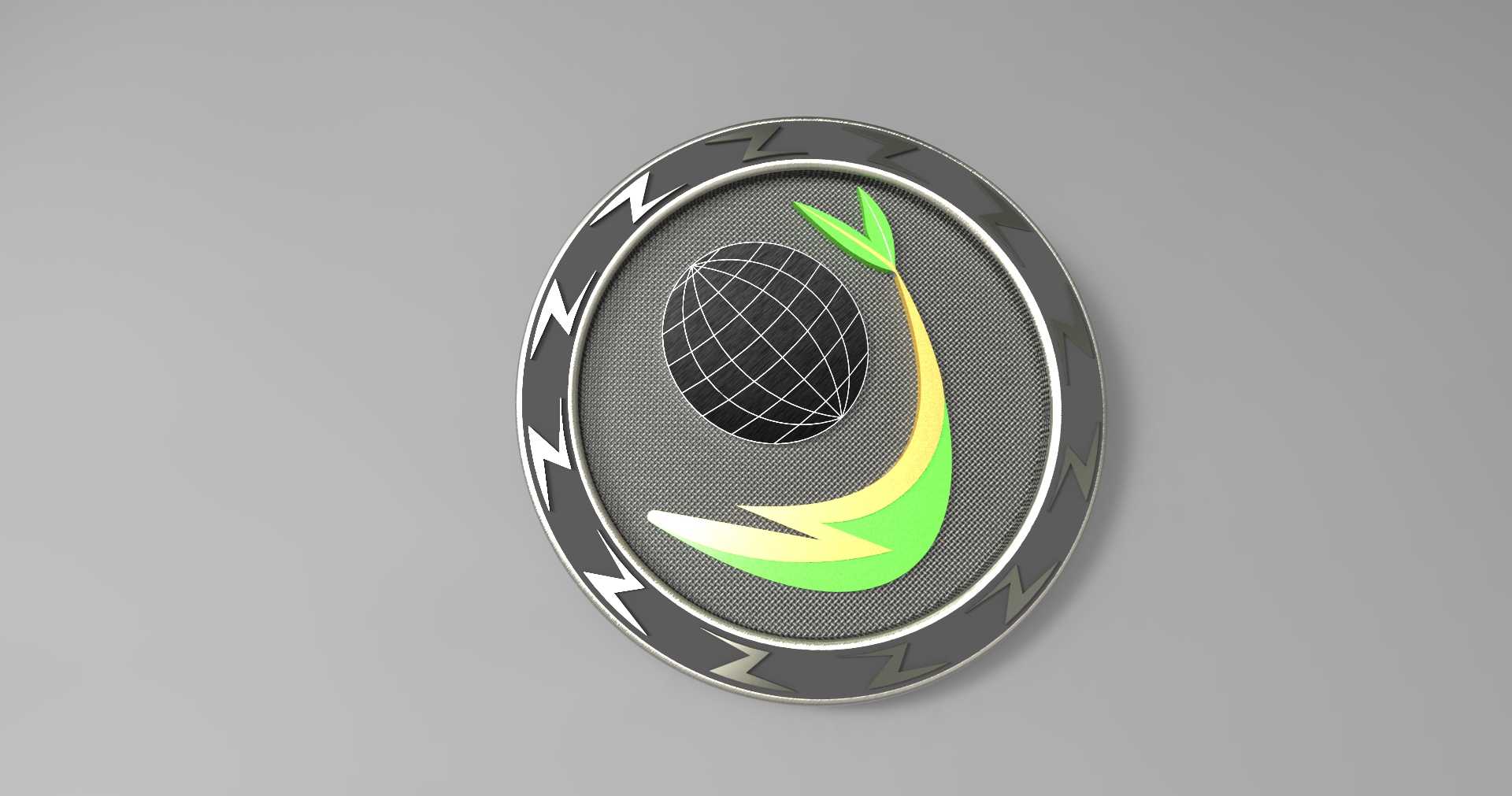

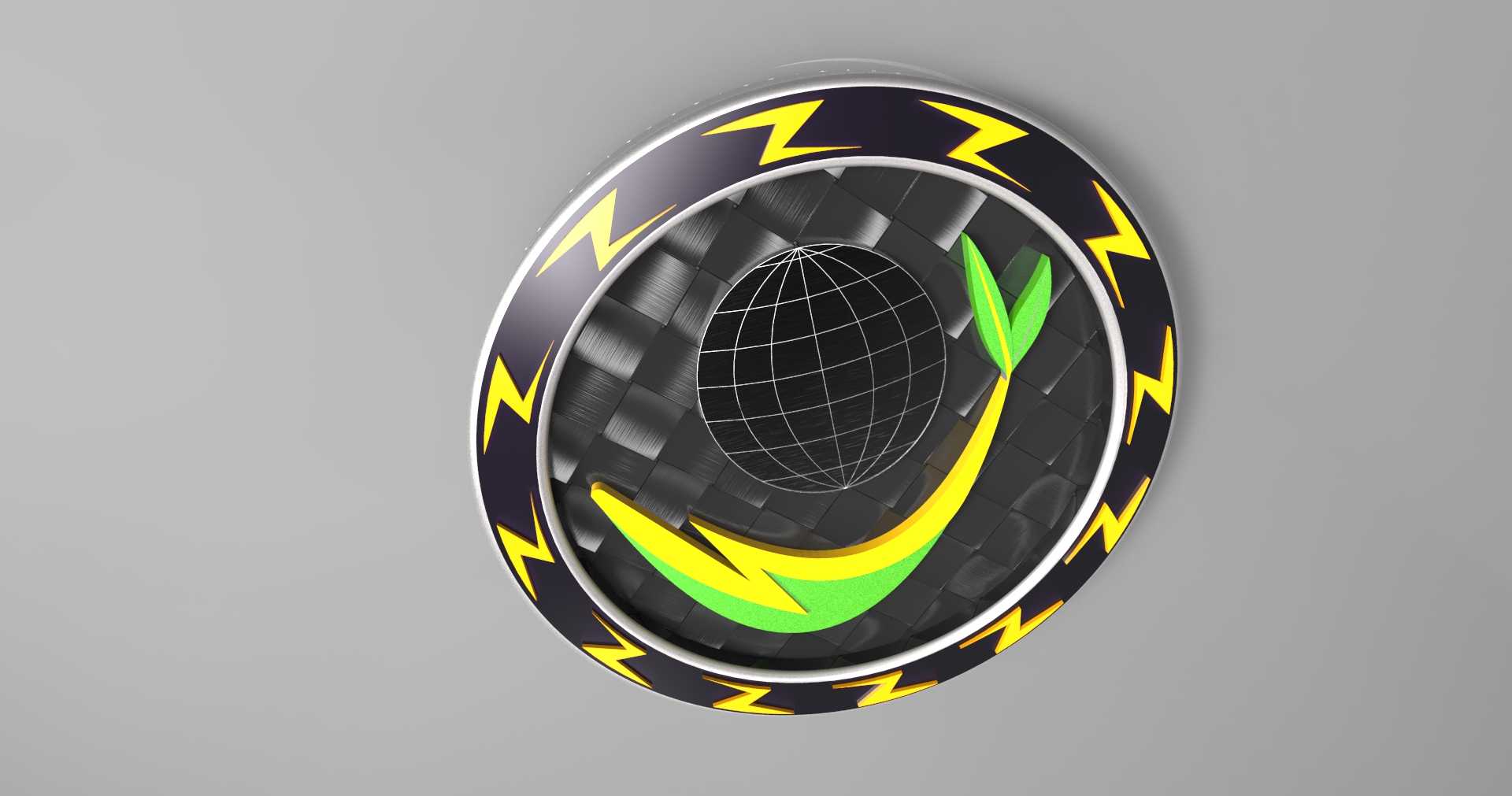

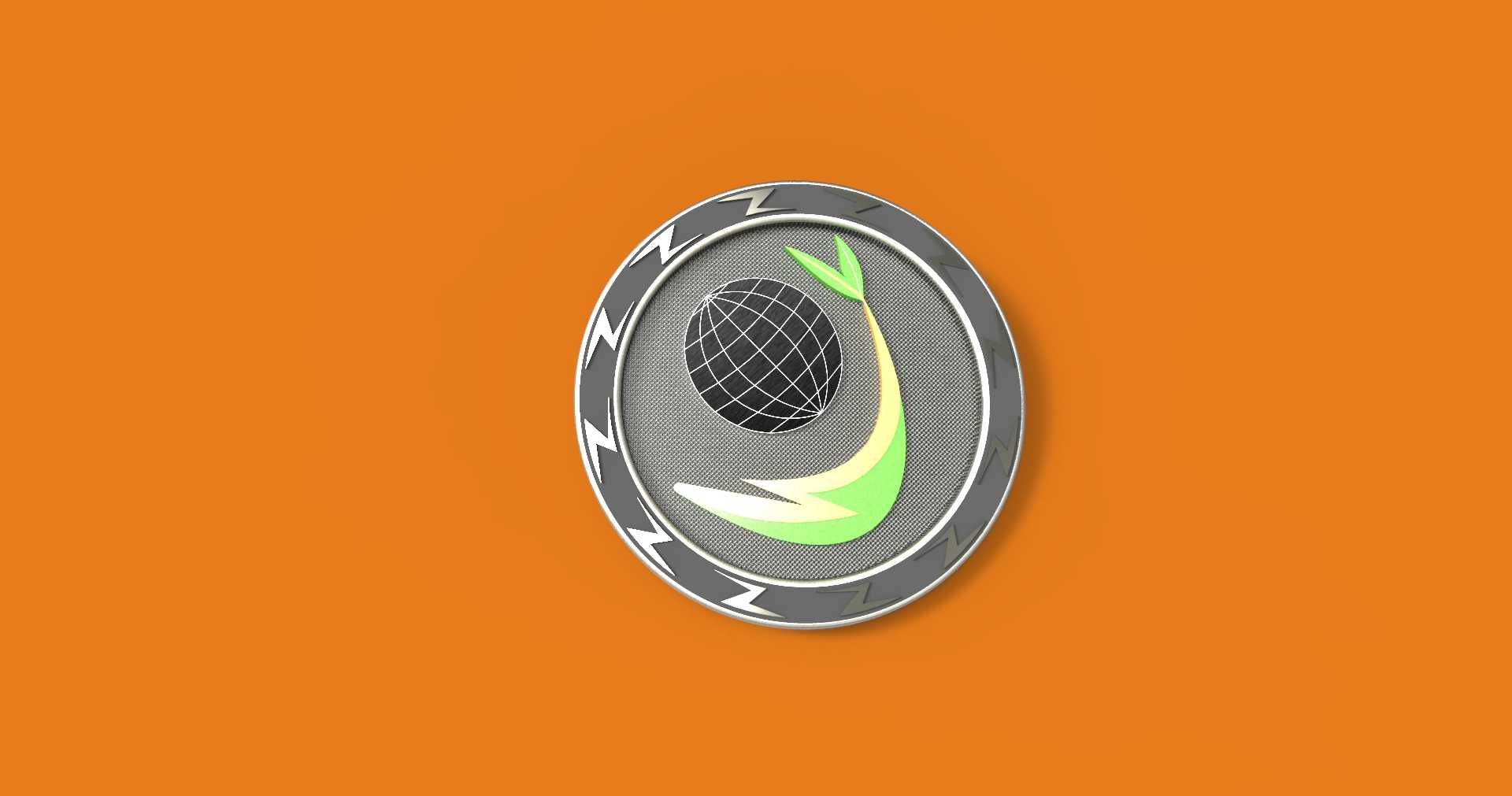

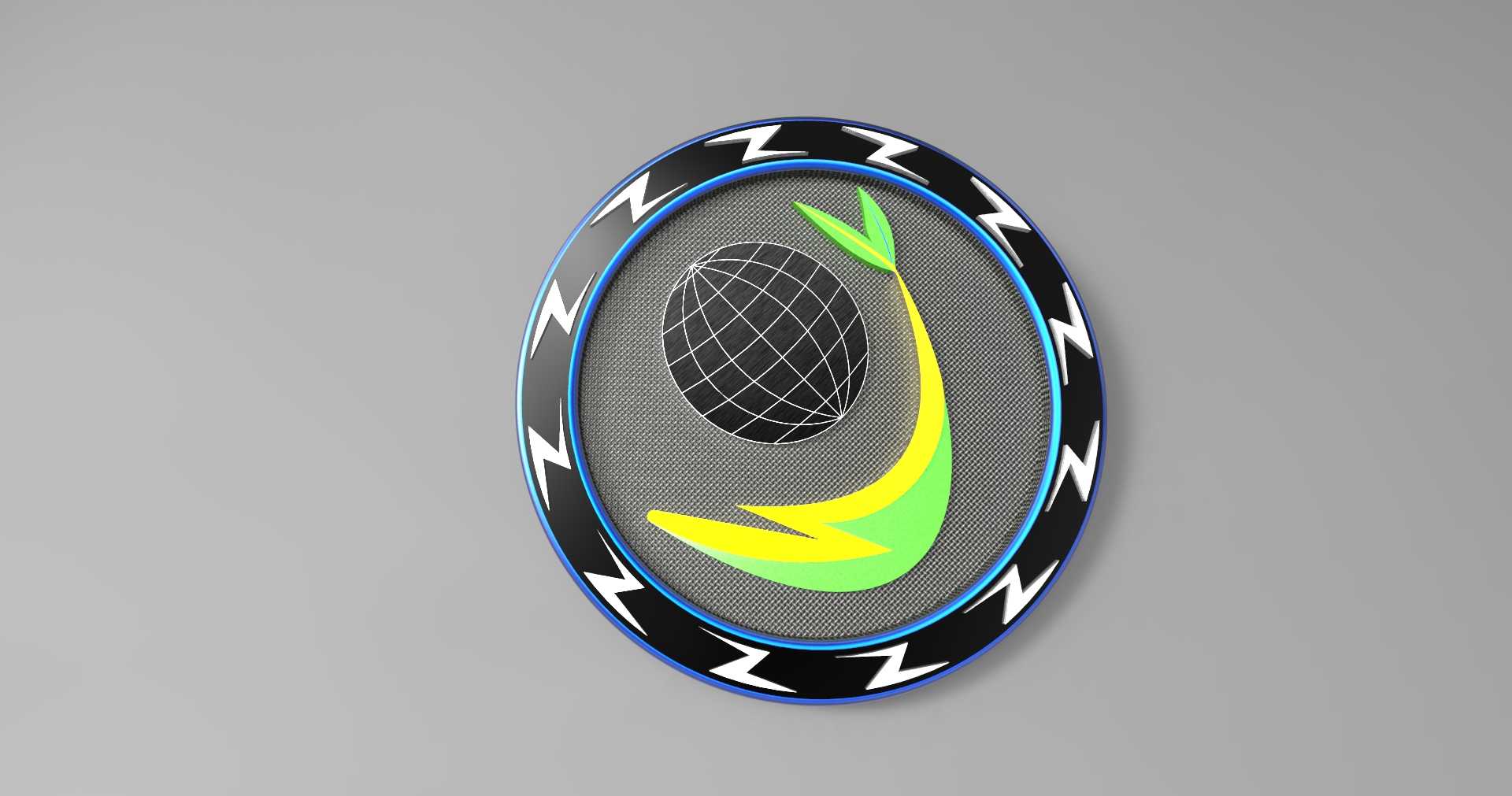

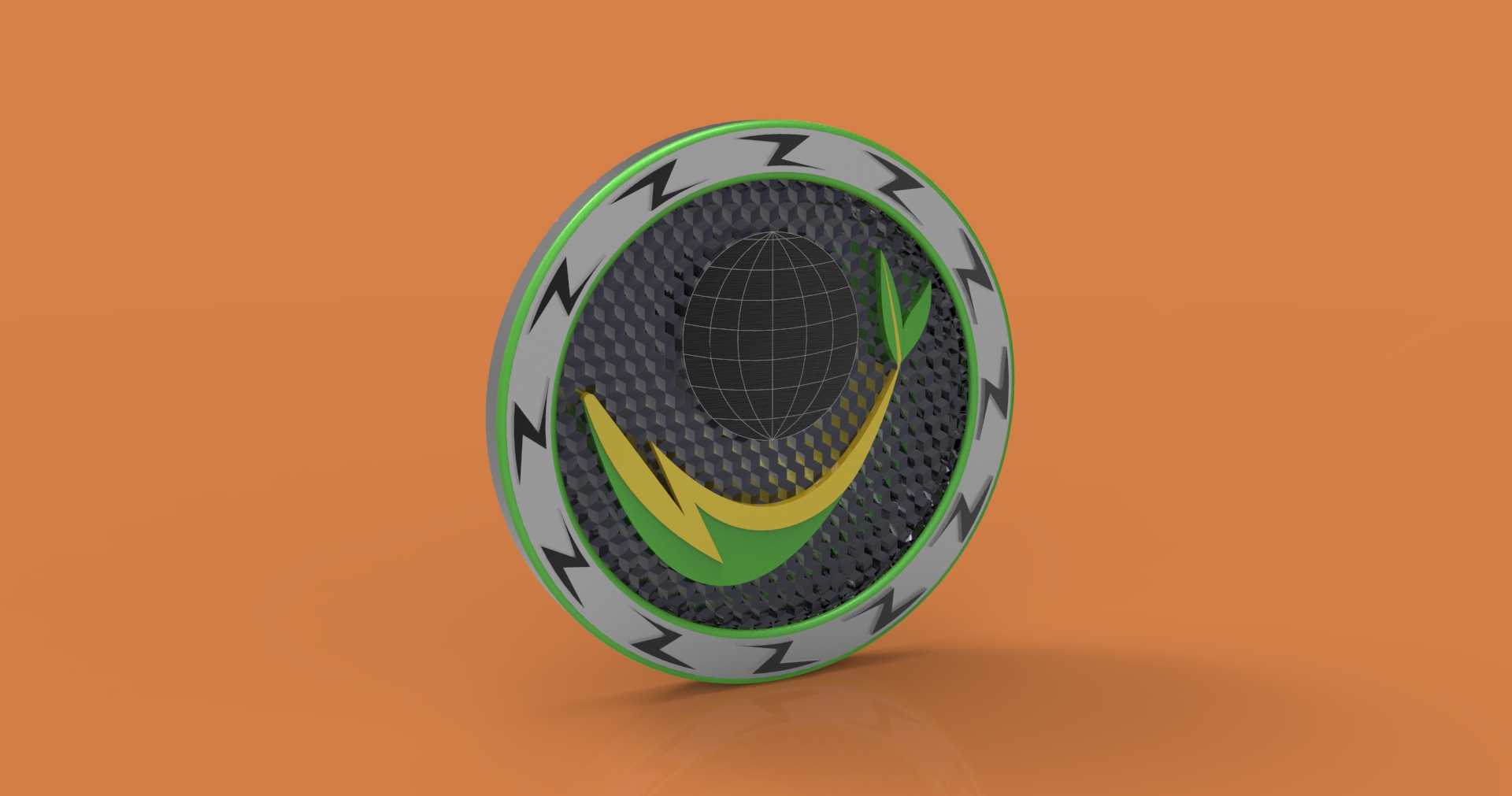

　　这款椭圆造型的主题标识结构，最初的设计需求来自环保主题线下活动的现场视觉布置，后续也可适配企业展厅文化墙装饰、主题活动纪念徽章定制、公共空间导视标识配套等多个场景，在实际落地使用中，既可以作为独立的装饰摆件放置于展陈台面，也可通过背部预装的挂接结构固定于墙面、展板等垂直安装面，适配不同的展陈布置需求。从结构设计层面来看，整体采用椭圆外框作为主体轮廓，外框边缘做了等宽的环形凸起结构，环形表面均匀分布折线形装饰纹理，模拟金属蚀刻的视觉效果，同时在环形结构的内侧预留了1.2mm的嵌装槽位，用于固定中间的主体图案面板，安装时可通过结构胶卡接配合的方式完成组装，无需额外的外露紧固件，保证外表面的视觉完整性。

　　中间的主体图案区域做了下沉式的网纹肌理处理，这种肌理一方面可以模拟金属网面的质感提升整体的精致度，另一方面在实际生产中，无论是采用金属蚀刻工艺还是3D打印后做表面喷涂处理，网纹结构都能更好地附着漆面，减少长期使用过程中漆面脱落的问题。图案部分的核心元素包含网格球体与渐变叶形造型，网格球体采用经纬线交错的镂空结构设计，在建模过程中严格控制每根网格线的宽度为0.8mm，既保证球体的轮廓辨识度，又不会因为线条过细导致生产加工时出现结构断裂的问题；叶形造型采用流畅的双曲面渐变结构，从球体侧下方延伸至椭圆框的右上区域，曲面过渡处做了G2连续的圆角处理，避免出现尖锐的棱角，既提升触摸时的安全性，也能在光线照射下形成自然的光影过渡，

　　强化立体视觉效果。在安装边界的尺寸控制上，整体椭圆的长轴尺寸控制在180mm，短轴尺寸为140mm，整体厚度为12mm，这个尺寸区间既不会因为体积过大占用过多展陈空间，也不会因为尺寸过小导致图案细节无法清晰呈现，适配大多数常规展陈场景的视觉观看距离。背部的挂接结构采用通用的挂孔设计，挂孔中心距椭圆顶部边缘的距离为20mm，可适配市面上常规的膨胀螺丝、无痕钉等固定件，同时在背部的四个角位置预留了3M胶粘贴的平整区域，对于不想破坏墙面的使用场景，可直接采用背胶粘贴的方式完成固定，两种安装方式可根据实际使用场景灵活选择。在建模过程中，所有的曲面结构都做了壁厚均匀性校验，整体壁厚控制在2.5mm，无论是采用金属冲压、

　　CNC精雕还是3D打印的加工方式，都能避免因为壁厚不均导致的加工变形问题，外边缘所有的棱角都做了R0.5mm的圆角倒钝处理，消除加工和使用过程中的锐边风险。从实际使用的功能特性来看，这款标识结构除了基础的视觉展示作用外，外框的环形凸起结构还能对中间的图案区域形成一定的防护作用，避免日常擦拭或者轻微磕碰时直接损伤核心图案部分，网纹肌理的表面也不容易残留指纹和灰尘，日常维护只需用干软布擦拭即可，无需特殊的养护操作。设计过程中最初曾考虑过正圆形的外框方案，但在和展陈需求方沟通后发现，椭圆造型的横向延伸感更适配大多数墙面展板的横向排版逻辑，视觉上也更具灵动性，不会像正圆形那样显得过于呆板，同时折线形的外框装饰纹理最初也做过直条纹、波浪纹等多个方案的对比，最终选择折线纹理是因为其硬朗的线条感和叶形造型的柔和曲线能形成视觉上的刚柔对比，让整体标识的层次感更加丰富。针对不同的生产工艺，建模时也做了对应的结构适配，如果采用金属压铸工艺生产，可在模型的背部预留顶针位置，避免顶针痕迹出现在可视表面；如果采用亚克力激光切割拼接的工艺，可将不同颜色的部分拆分成分层零件，通过定位柱完成拼接组装，无需复杂的粘接对位，降低生产组装的难度。
