简易十字轴式万向联轴器结构设计

　　在各类需要轴线存在夹角的传动场景中，这类简易万向联轴器是解决两轴不对中传动的核心基础部件，常见于小型输送设备的动力端、轻工机械的进给传动链路、改装设备的动力转接部位，甚至部分小型农机的转向传动结构中，它不需要复杂的附加支撑结构，就能在两轴轴线存在30度以内偏角的工况下持续传递旋转扭矩，弥补安装过程中无法保证绝对同轴的装配误差，抵消设备运行中机架微变形带来的轴系错位问题。

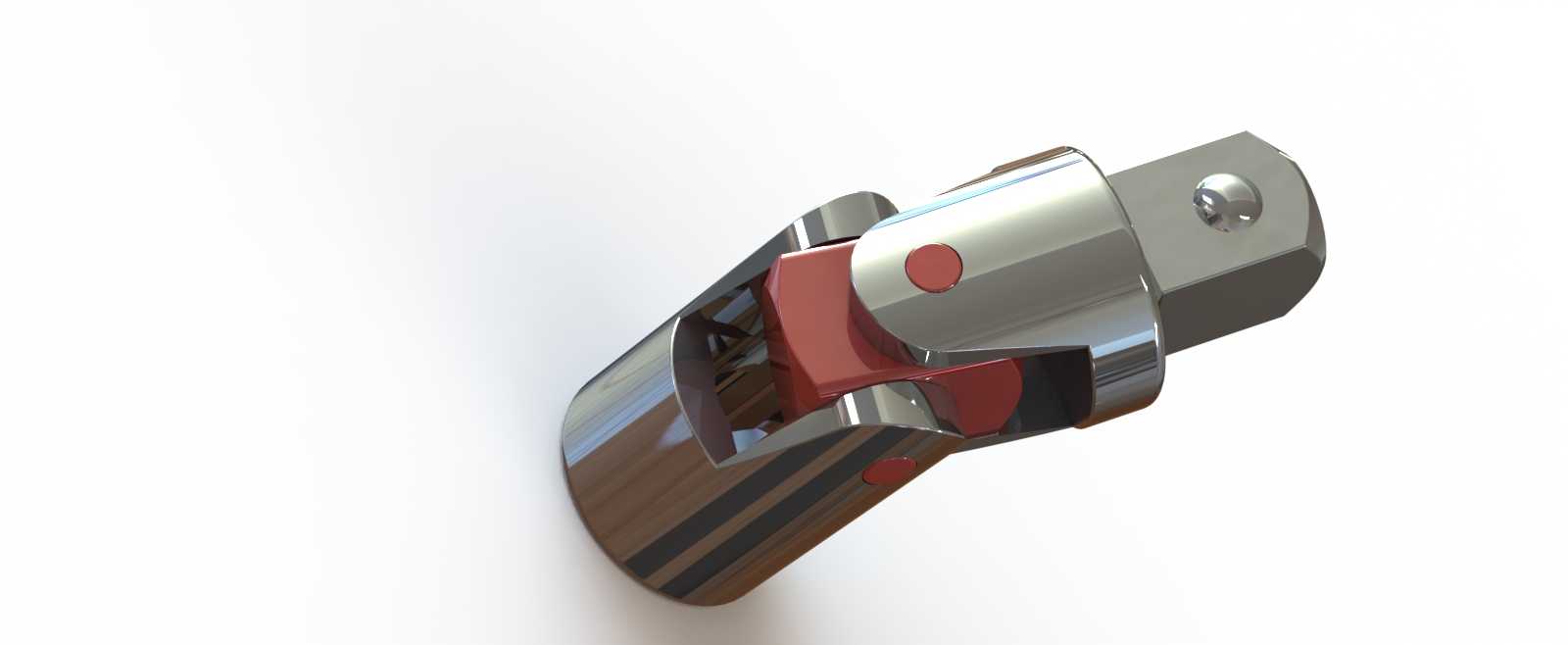

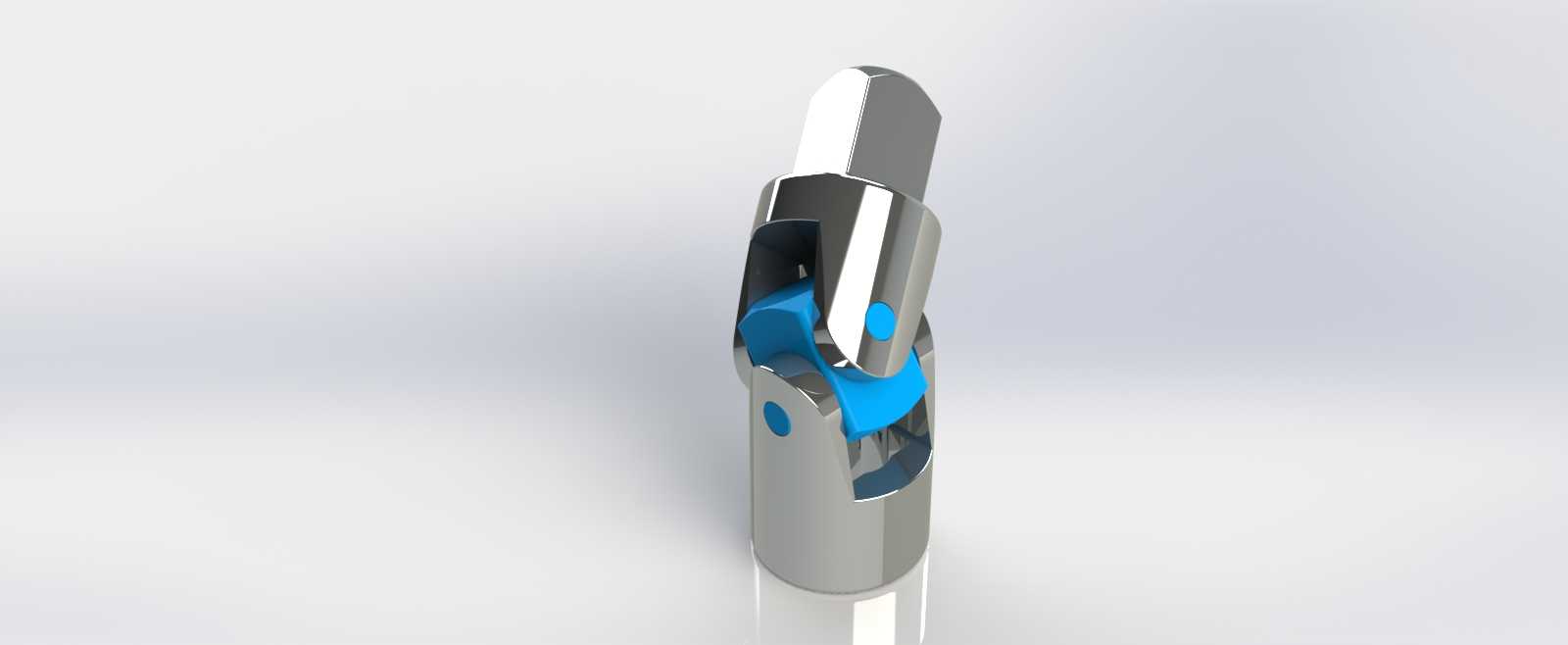

　　从结构设计逻辑来看，这个模型采用的是最经典的单十字轴万向节结构，两端的叉形接头分别对接主动轴与从动轴，中间通过十字形的连接销实现两个旋转自由度的释放，十字轴的四个轴颈分别嵌入两端叉头的对应孔位，配合间隙控制在合理范围，既保证转动时无卡滞，也不会因为间隙过大导致传动反向间隙超标。设计时优先考虑了加工便利性，两端的轴连接端采用标准的圆柱轴头配合销孔固定的形式，不需要定制特殊的连接法兰，普通的圆钢料通过车削、铣削、钻孔工序就能完成全部零件加工，十字轴部分采用分体装配设计，不需要整体异型加工，降低了小批量制作的成本。

　　实际选型应用时，需要重点关注安装边界尺寸：两端轴头的直径要匹配被连接轴的轴径，联轴器整体的回转外径不能超出安装空间的避让范围，避免转动时与周边的机架护罩、管线发生干涉；叉头的开口深度决定了允许的最大轴间夹角，设计时通过控制叉头内侧的倒角尺寸，避免轴偏转时叉头与十字轴端面发生运动干涉。这类单万向节存在瞬时传动比波动的特性，也就是主动轴匀速转动时，从动轴会存在周期性的转速波动，偏角越大波动越明显，因此在对传动平稳性要求较高的场合，通常会成对使用两个这类万向节，通过中间轴连接，调整两端的相位角来抵消转速波动，而在对传动精度要求不高、转速较低的工况下，单节使用就完全能满足需求。

　　从功能特性上看，这种结构的万向联轴器没有复杂的缓冲元件，依靠金属件的刚性接触传递扭矩，能适应一定范围内的冲击载荷，日常维护只需要定期在十字轴的配合位置加注润滑脂，就能保证长期运行无卡滞，相比带橡胶弹性体的联轴器，它耐温范围更广，不会因为环境温度过高出现橡胶老化失效的问题，在冶金辅助设备、户外作业的小型机械上适配性更强。建模过程中需要重点校验运动干涉：在最大允许偏角状态下，转动一周全程检查叉头与十字轴、两端叉头之间是否存在碰撞，同时要保证十字轴的轴颈长度足够，避免大偏角转动时轴颈从叉头孔中脱出；配合面的公差选择上，叉头孔与十字轴轴颈采用间隙配合，既保证转动灵活，也不会因为配合过松导致传动晃动，轴头与被连接件的配合采用过渡配合，加装横向销钉实现周向固定，防止大扭矩传递时出现轴与联轴器打滑的问题。

　　很多现场装配的场景中，施工人员容易忽略万向节的安装相位，尤其是成对使用时如果两端叉头的相位没有对齐，会导致传动振动加剧，甚至提前损坏十字轴的配合面，这个简易模型的结构做了相位对齐的标识设计，两端叉头的基准面在同一直线上，装配时不需要反复测量就能快速找正相位，降低现场安装的出错概率。针对不同的扭矩传递需求，只需要等比例缩放十字轴的轴颈直径、叉头的壁厚尺寸，就能衍生出不同载荷等级的同系列产品，不需要重新调整整体的结构逻辑，这种模块化的设计思路也让这类零件的系列化设计效率大幅提升，不需要为每一个扭矩等级重新做结构验证。
