航空陀螺仪原理对转式交流发电机结构

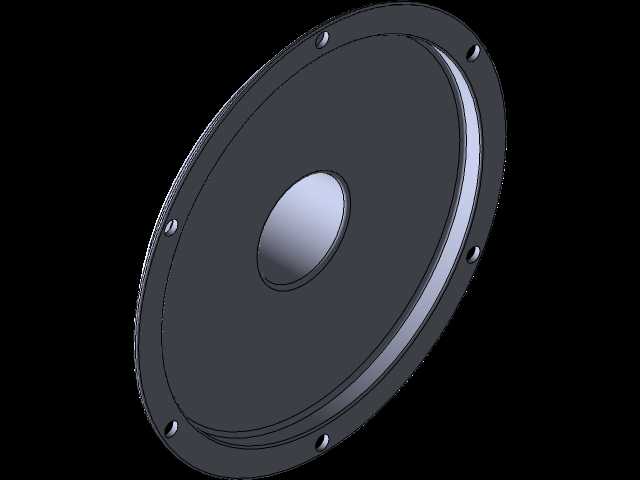

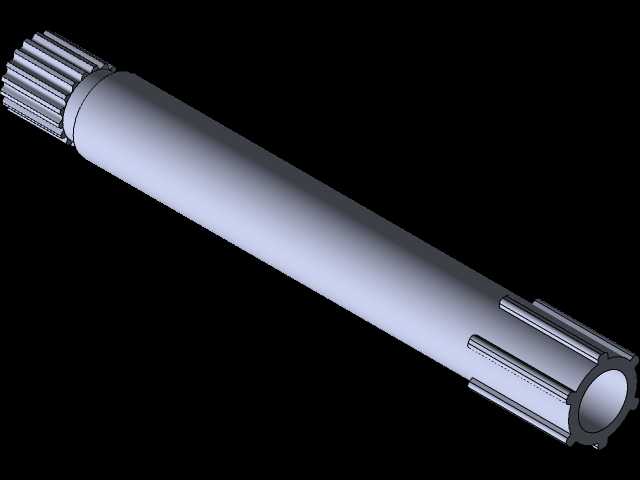

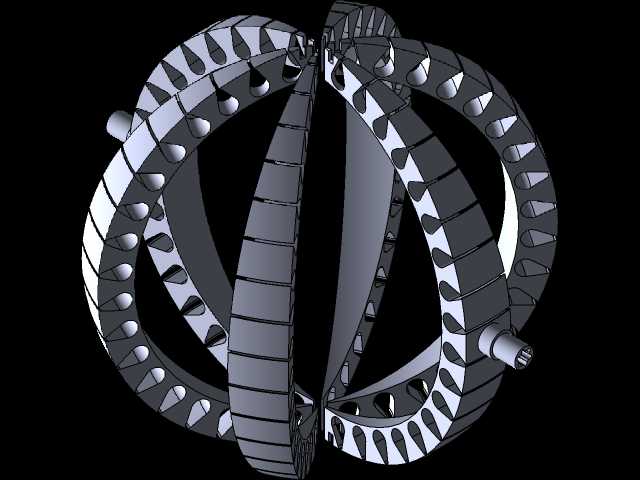

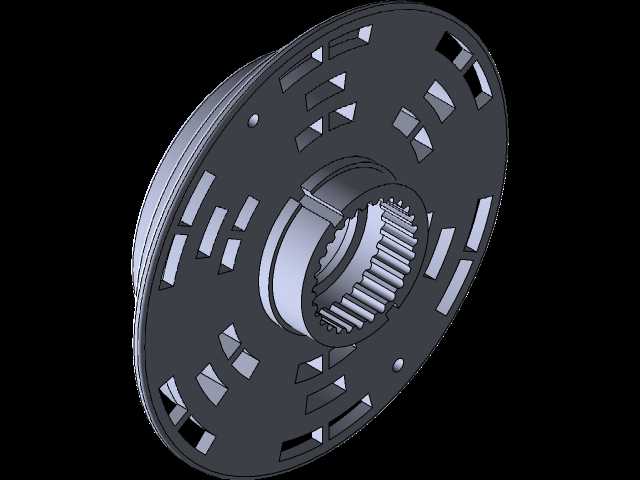

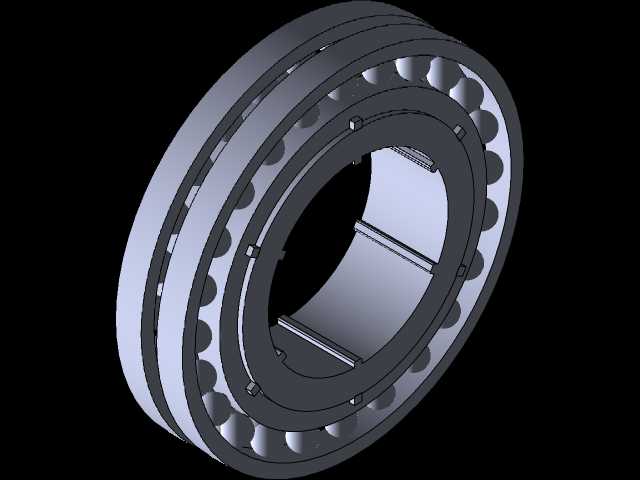

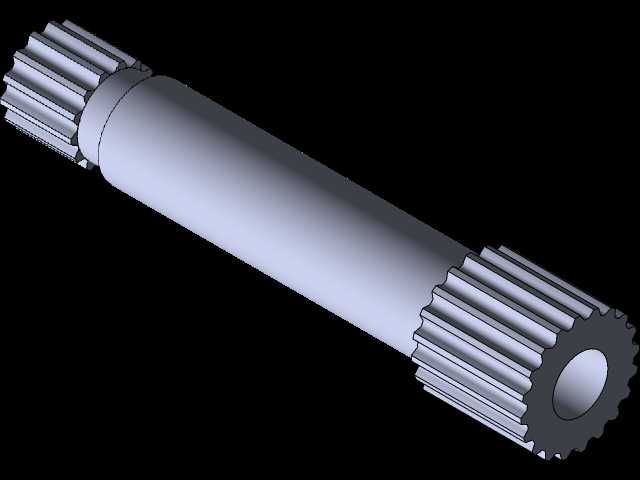

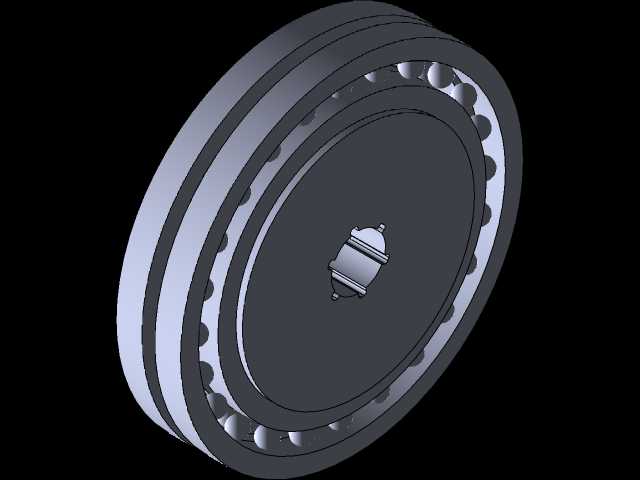

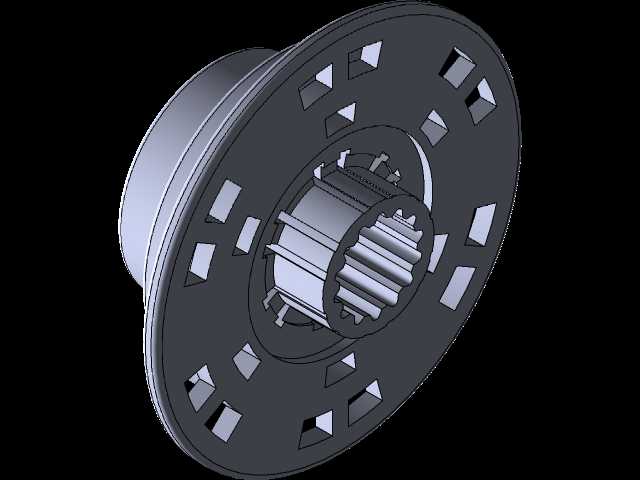

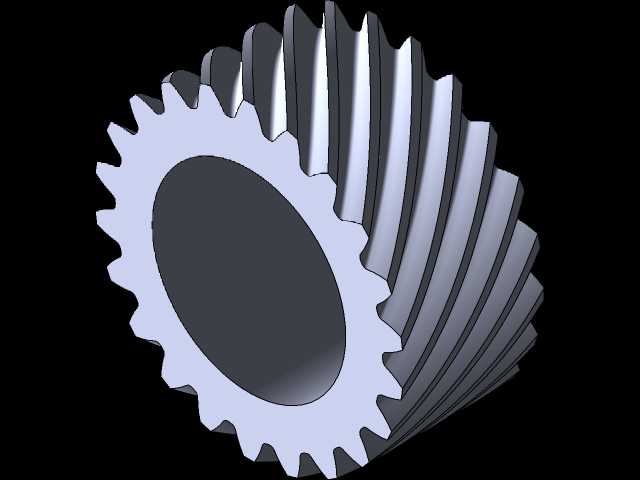

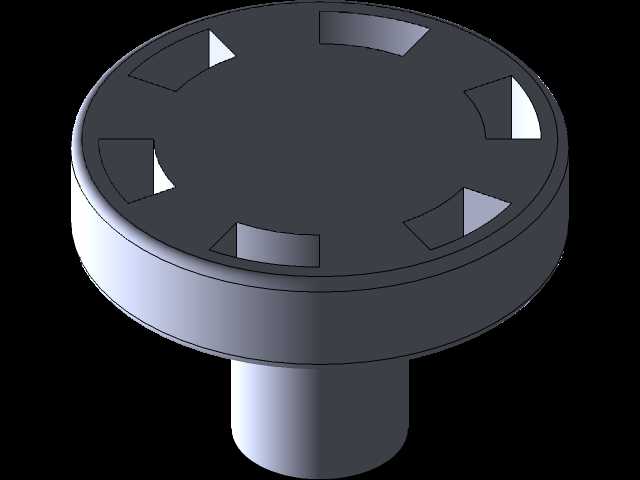

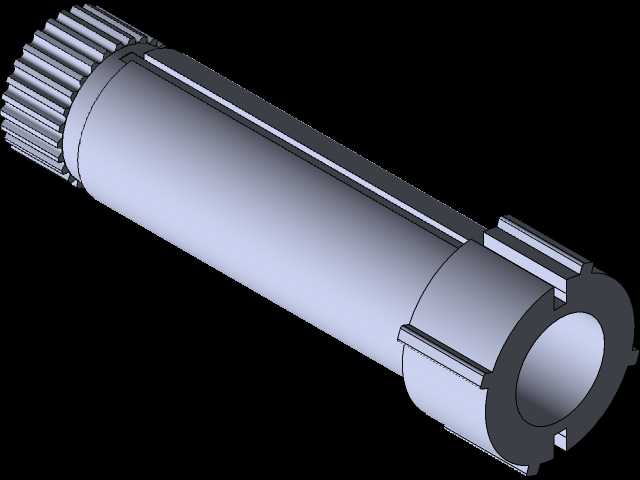

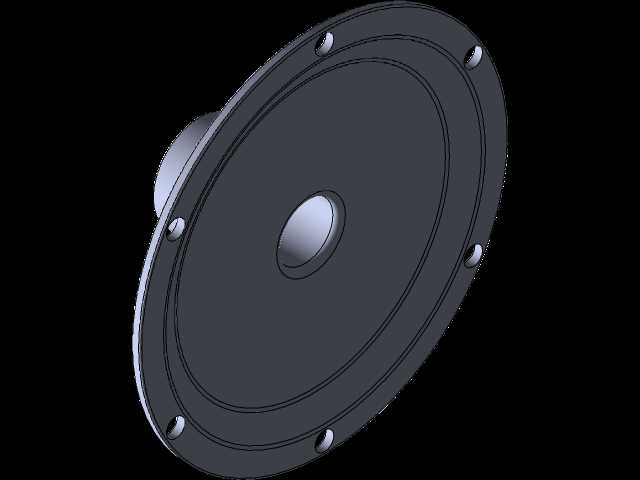

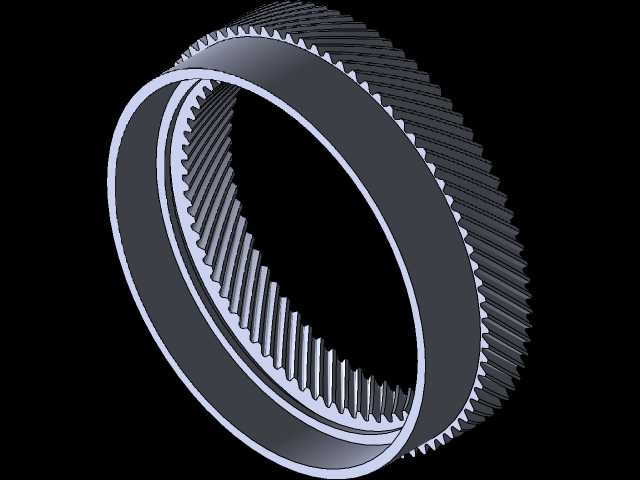

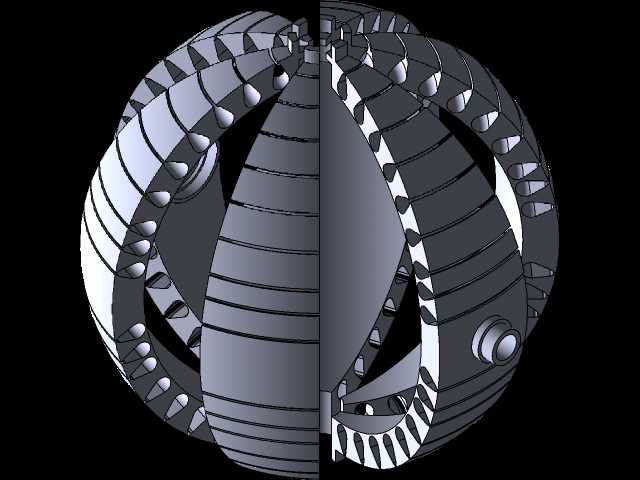

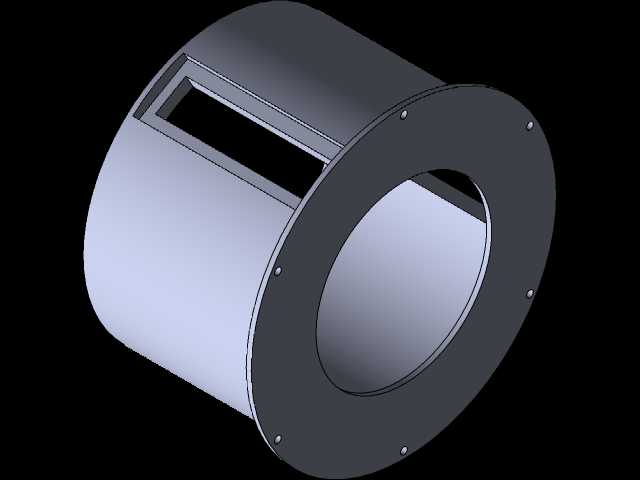

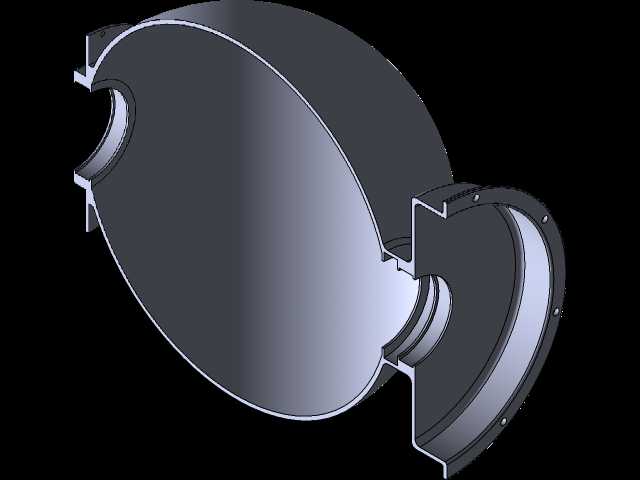

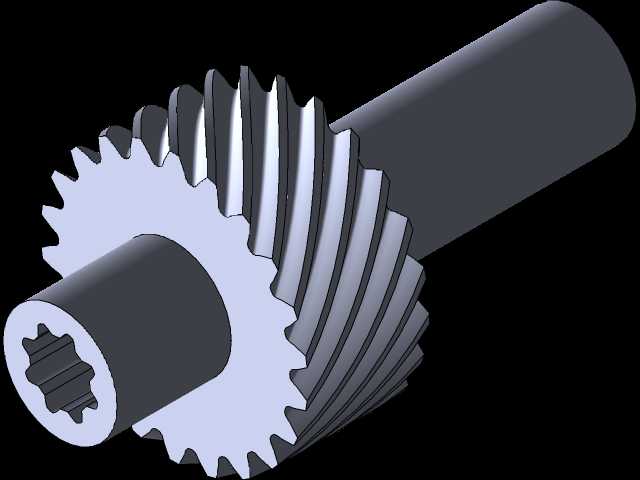

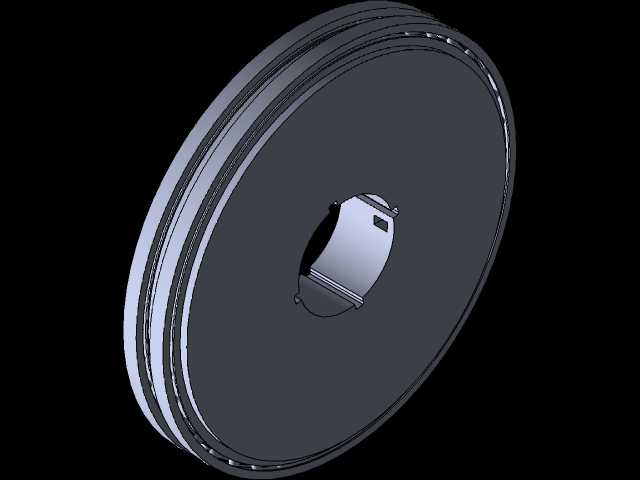

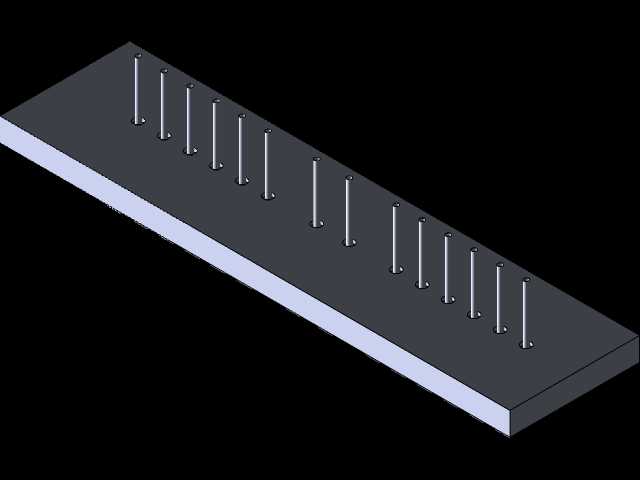

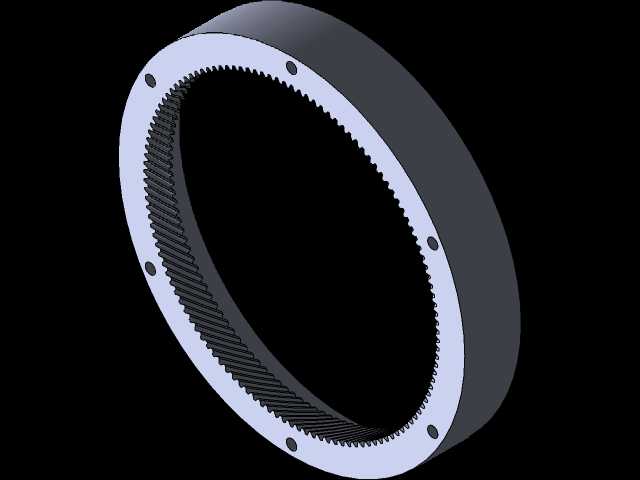

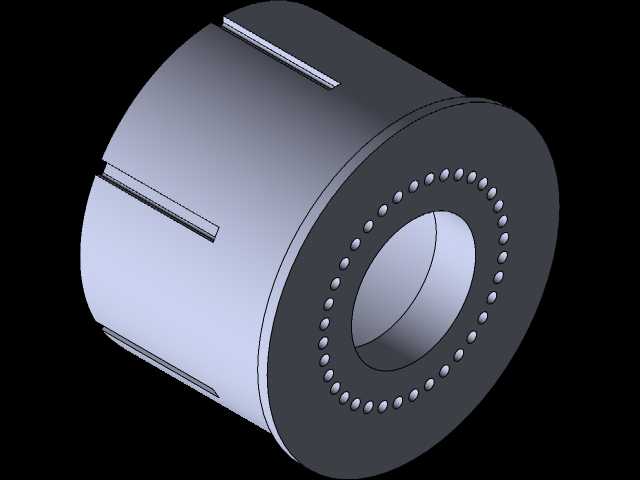

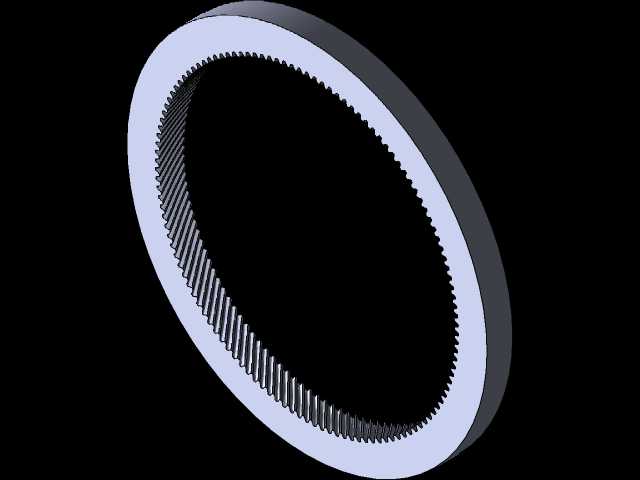

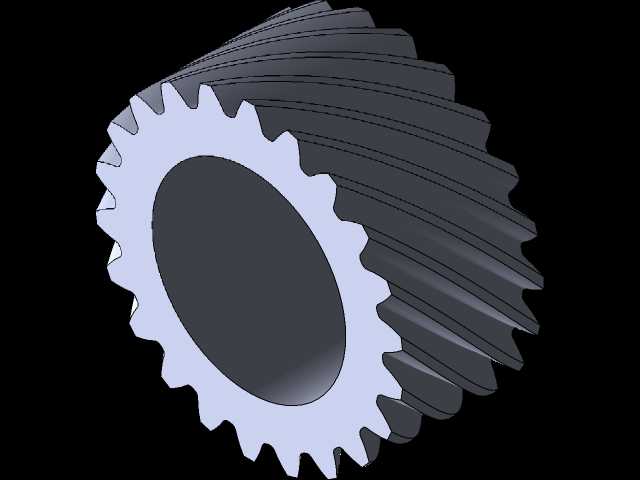

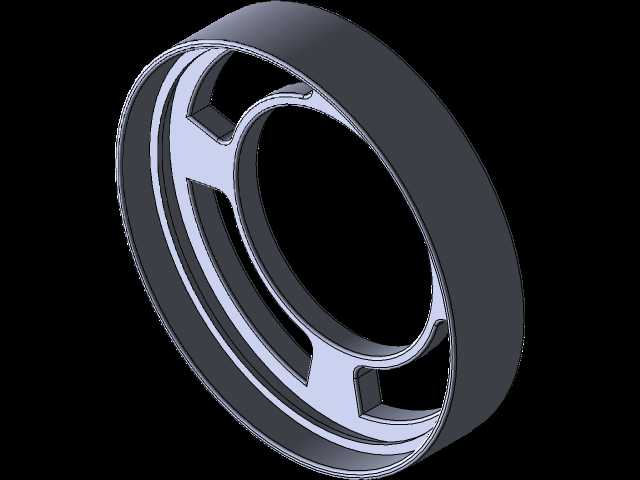

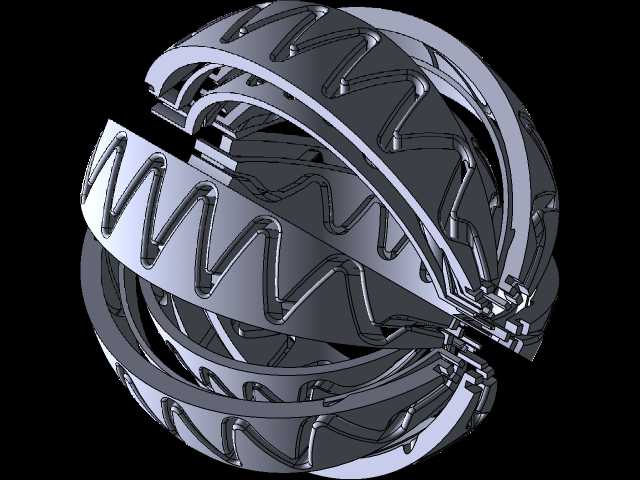

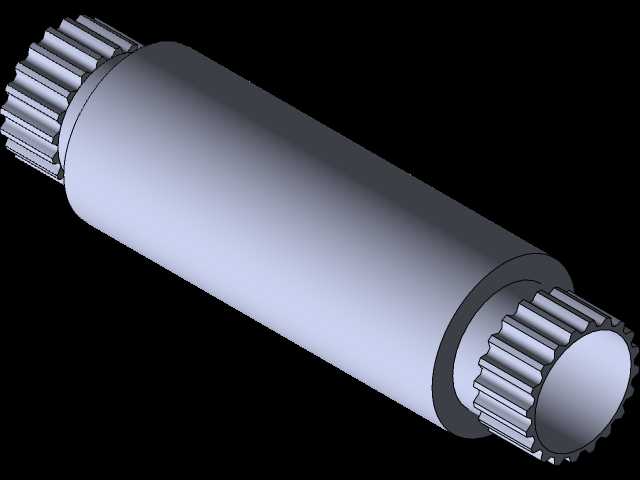

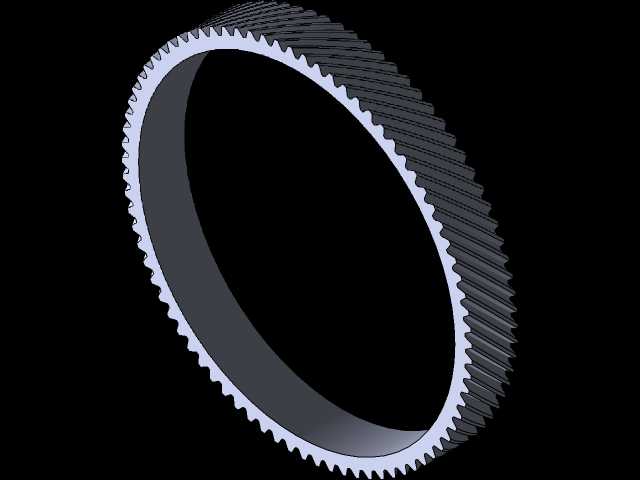

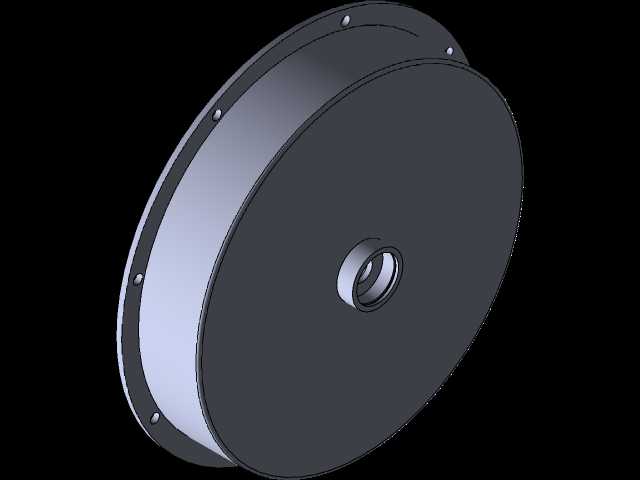

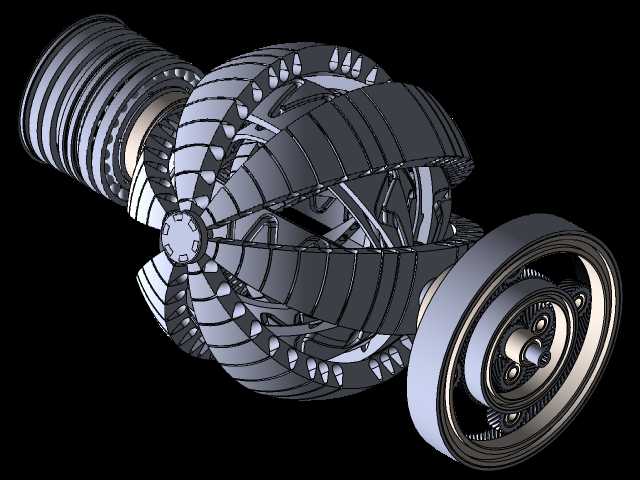

这款基于航空陀螺仪逻辑设计的交流发电机，跳出了传统圆柱式发电机的分体装配思路，将原本独立排布的定子、转子结构整合为同轴对转的整体式构型，核心的两套定子组件布置在结构最内侧与最外侧的环形腔体内，转子组件嵌套在两层定子的中间环形间隙中，运行时内外定子与中间转子保持反向旋转的运动状态，能在相同的轴向尺寸下获得更高的相对线速度，提升电磁感应的切割效率。从实际应用场景来看，这类结构最初适配航空机载供电系统的特殊需求——机载设备对供电单元的体积重量限制严苛，同时需要在飞行器姿态持续变化、存在多方向角加速度的工况下保持稳定输出，陀螺式的对称旋转结构本身具备更好的定轴性，能抵消部分飞行过程中的振动与姿态扰动对气隙均匀度的影响，避免传统单转子发电机在大过载工况下出现的转子偏心、气隙波动导致的输出电压不稳问题。从结构设计细节来看，整体采用对称的辐条式支撑结构连接两端的旋转支撑端盖，转子的导磁体与永磁体沿周向均匀嵌装在辐条支撑的环形框架内，既保证了旋转部件的动平衡精度，也给定子绕组的散热预留了足够的空气流通通道；两端的轴承座采用同轴一体化设计，安装时仅需要保证两端安装法兰的同轴度公差在0.02mm以内，即可保证三层旋转部件之间的气隙均匀度满足设计要求，相比传统分体装配的发电机减少了多段壳体对接的同轴度调整工序。安装边界方面，整体结构的轴向总长度控制在同功率传统发电机的70%左右，径向尺寸与传统机型保持一致，可直接适配原有航空机载供电舱的安装接口，不需要对载机的安装框架做额外改造；输出绕组从非传动端的中心集电环结构引出，避免了旋转部件对引线的拖拽磨损，同时中心轴位置预留了穿线通道，可集成转速传感器、温度传感器的信号线，方便运行状态的实时监测。在功能特性上，反向旋转的定转子结构让相对转速达到了传统单转子发电机的两倍左右，在相同绕组参数下可获得更高的输出电压与功率密度，同时对称旋转的两个转动部件角动量相互抵消，降低了整机运行时的陀螺力矩，避免发电机自身的陀螺效应影响飞行器的姿态控制精度，这也是该结构区别于传统发电机的核心设计优势。
