教练机配套前起落架结构三维设计

　　在轻型教练机的起降系统设计中，前起落架承担着地面滑行阶段的方向控制、垂直载荷缓冲以及着陆瞬间的冲击能量吸收作用，其结构合理性直接影响飞机地面滑跑的稳定性与起降阶段的操作安全性。不同于主起落架需要承担整机大部分着陆重量，前起落架的载荷分配占比约为整机着陆重量的12%-15%，但需要兼顾转向功能与地面滑跑时的摆振抑制，因此在结构布局上需要同时满足承力、缓冲、转向三个核心功能的集成。

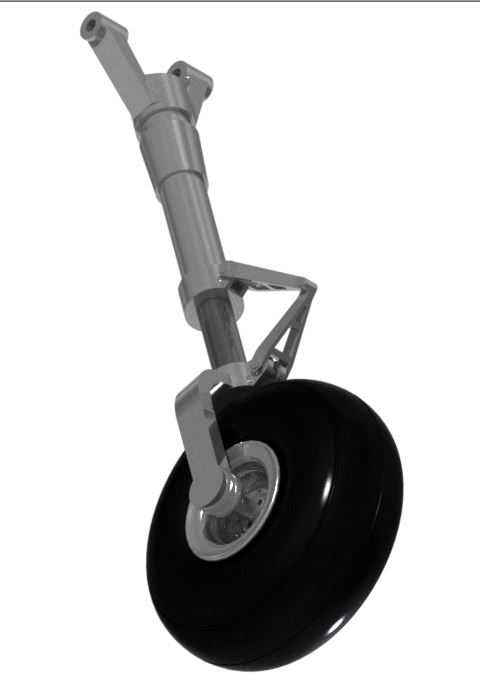

　　从结构组成来看，该前起落架采用单支柱气液缓冲布局，上部为与机身承力框连接的安装支座，设置两个同轴铰接安装点，可将着陆冲击产生的垂直载荷直接传递至机身主承力结构，安装支座的铰接孔位同轴度公差需控制在0.02mm以内，避免安装后出现支柱卡滞影响缓冲行程。支柱主体为阶梯式变截面筒状结构，上段为气液混合缓冲腔，内部设置阻尼孔与节流阀，可在着陆冲击时通过油液高速流经阻尼孔产生的阻尼效应消耗冲击能量，同时腔体内的高压氮气提供回弹复位的弹力，缓冲行程根据教练机的下沉速度设计为180mm，可满足最大下沉速度3m/s时的冲击载荷缓冲需求，避免刚性冲击传递至机身造成结构损伤。

　　支柱中部设置有转向扭力臂结构，扭力臂分为上下两段，分别与缓冲支柱的外筒与活塞杆铰接，既不影响缓冲支柱的上下伸缩动作，又可将转向作动筒的扭矩传递至下部轮组，实现地面滑行阶段的前轮转向控制，转向角度设计范围为左右各45°，可满足教练机地面滑行时最小转弯半径的要求。扭力臂的铰接点处设置有自润滑轴承，可减少长期往复转动带来的磨损，降低地面维护的频次。支柱下部为轮轴安装座，采用整体锻造后机加工成型，轮轴与支柱主体采用过盈配合加锁紧销的连接方式，可承受地面滑跑时的侧向载荷与刹车时的制动力矩，避免轮轴出现松动脱落风险。

　　轮组部分采用单轮布局，轮胎为低压航空轮胎，充气压力设定为0.6MPa，可在粗糙道面滑跑时提供足够的接地面积，降低道面凸起带来的局部冲击，轮毂为铝合金锻造结构，在保证强度的前提下尽可能降低非簧载质量，减少地面滑跑时的颠簸振动传递。轮组内侧预留有刹车装置安装接口，可根据需求加装单盘式刹车机构，配合主起落架刹车系统缩短着陆滑跑距离。

　　在安装边界设计上，该前起落架收起时可绕上部铰接点向后转动收入机身前部轮舱，收起后的整体轮廓尺寸控制在长720mm、宽240mm、高320mm范围内，可适配多数轻型教练机的前部轮舱空间，不会与周边的航电设备、操纵管路产生干涉。安装支座的孔位间距设置为160mm，可直接匹配对应机身承力框的预装接头，无需额外设计转接结构，降低整机装配的复杂度。

　　地面滑跑工况下，该前起落架还集成了摆振阻尼功能，在转向枢轴处设置有摩擦式阻尼器，可在高速滑跑时抑制前轮的自激摆振，避免出现方向发散导致滑跑偏离跑道。结构选材上，支柱外筒采用高强度合金钢经热处理后加工，抗拉强度可达1100MPa，在保证承力能力的同时尽可能减小结构壁厚，整体重量控制在18kg以内，符合航空结构轻量化的设计要求。所有承力焊缝均采用真空电子束焊接，焊后进行无损探伤检测，避免内部缺陷带来的疲劳断裂风险，结构疲劳寿命可满足不少于3000次起降循环的使用要求，匹配教练机高频次起降的训练使用场景。
