摩托车用螺旋弹簧式液压减震构件

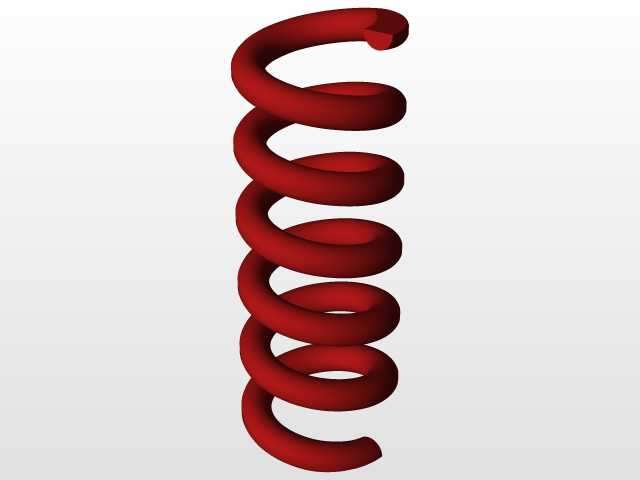

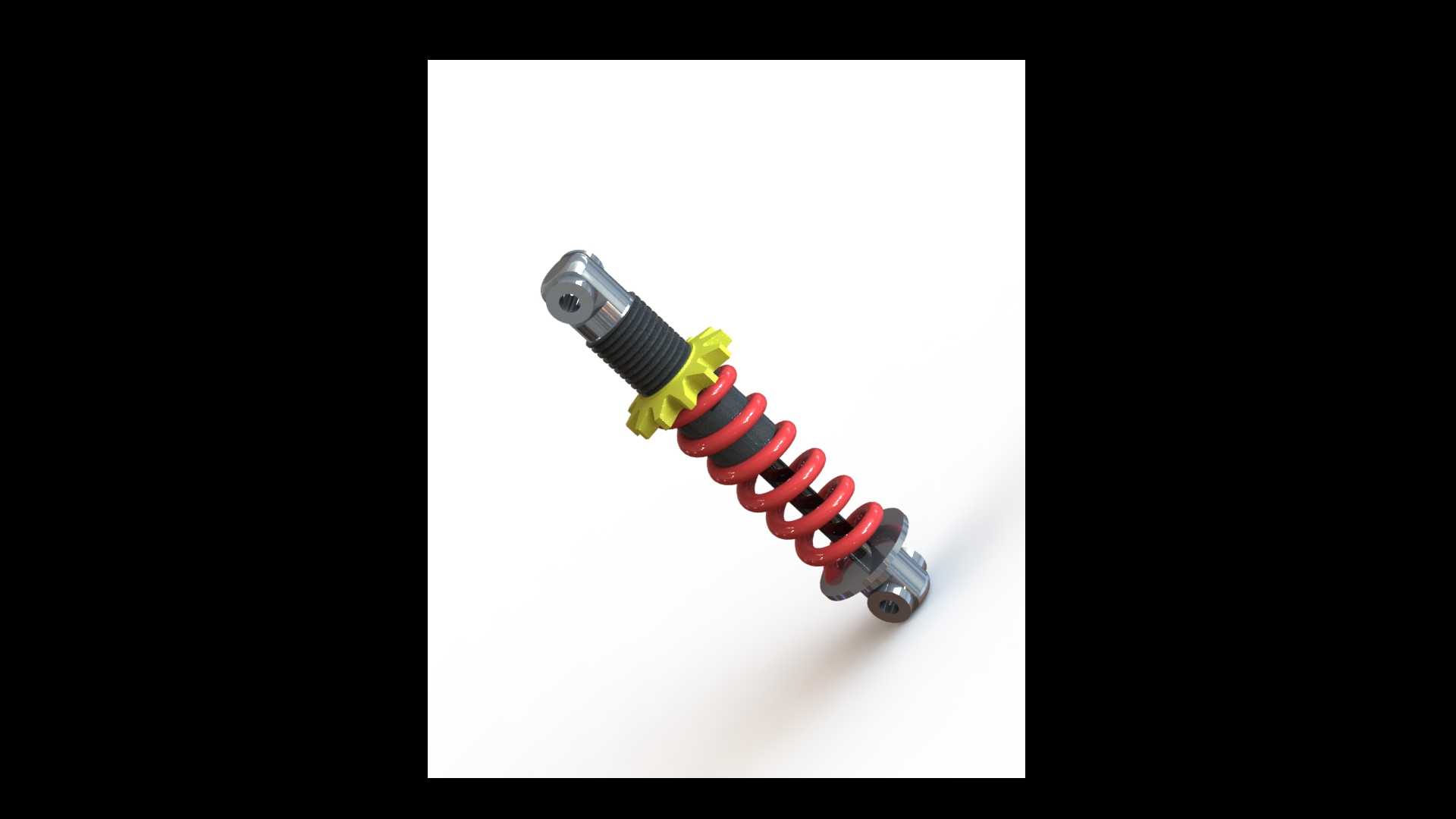

　　这类带螺旋压缩弹簧的减震构件，核心应用场景集中在两轮摩托车的前后悬挂系统，部分小型电动两轮车、全地形卡丁车的悬挂单元也会采用同结构的衍生型号，主要作用是过滤路面传递到车架的颠簸冲击，同时抑制弹簧吸震后往复弹跳的余震，保证车轮与地面的贴合度，避免行驶过程中车轮出现弹跳离地导致的抓地力丧失，提升驾乘过程的操控稳定性与乘坐舒适度。从功能特性来看，该构件采用圆柱螺旋压缩弹簧与液压阻尼筒同轴集成的结构，外侧的红色螺旋弹簧承担主要的承载作用，根据整车整备质量、预设载重的不同，弹簧的线径、螺距、有效圈数会做对应匹配，保证静态下的车身高度处于设计区间，不会出现过软导致的托底或者过硬导致的颠簸感强烈问题；

　　内部的阻尼筒则通过液压油在阀系间的流动产生阻尼力，将弹簧往复运动的动能转化为热能散出，以此快速衰减弹簧的多余振动，避免车辆经过起伏路面后出现持续的上下晃动。设计过程中首先要确定安装边界，构件上下两端均采用铰接式吊耳结构，上端吊耳连接车架主梁或者后摇臂上方的安装支座，下端吊耳连接后摇臂的铰接点位，两个安装孔的中心距在整车满载状态下需要匹配悬挂的设计行程，通常这类小排量摩托车用减震器的总行程控制在80-120mm区间，安装吊耳的孔径、衬套材质需要匹配连接螺栓的规格，保证铰接处可以灵活转动同时不存在过大的旷量，避免行驶过程中出现异响或者连接松脱。外形尺寸方面，阻尼筒的外径需要避开后摇臂、后轮以及周边覆盖件的运动包络，

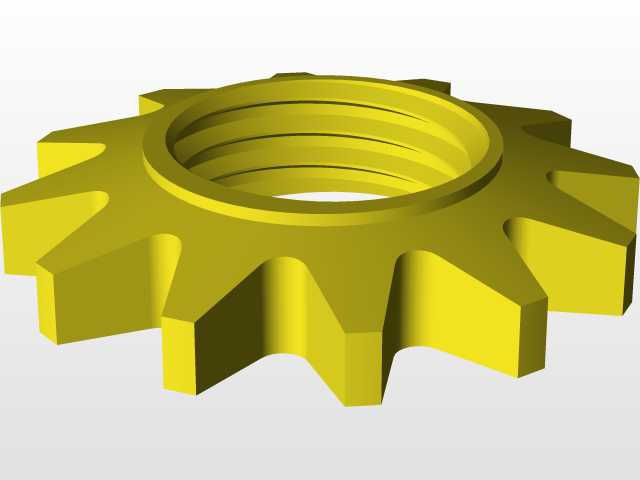

　　弹簧的最大外径要保证在极限压缩状态下不会与周边构件发生剐蹭，弹簧上下两端的并圈部分需要做磨平处理，保证与弹簧座的贴合面平整，受力均匀不会出现偏载。弹簧外侧设置的黄色调节齿圈，是用来调整弹簧预紧力的结构，通过旋转齿圈改变弹簧的初始压缩量，可以适配不同载重下的车身高度需求，单人骑行时可以适当降低预紧力获得更柔和的滤震效果，双人载重时增大预紧力避免减震器打底。阻尼筒的上端设置有防尘罩结构，采用橡胶波纹套或者硬质塑料护套，避免路面的泥沙、污水进入阻尼杆的密封结构，延长油封的使用寿命，防止液压油泄漏导致阻尼失效。建模过程中需要重点关注弹簧的并圈、过渡圈参数，保证弹簧在全行程压缩过程中不会出现并圈碰撞，

　　阻尼筒的内部阀系结构虽然在外观模型中不需要完全还原，但外部的安装点位、调节结构的齿形参数、吊耳的衬套安装槽尺寸都需要严格按照实际装配尺寸绘制，避免后续做整车装配干涉检查时出现尺寸偏差。这类减震构件的阻尼力调校需要匹配弹簧的刚度，通常压缩行程的阻尼力设置较小，保证经过凸起路面时弹簧可以快速收缩吸收冲击，回弹行程的阻尼力设置较大，避免弹簧快速弹回导致的车身抛跳，不同定位的车型调校取向存在差异，越野取向的车型会设置更长的行程与更软的弹簧刚度，街用通勤车型则会偏向适中的阻尼与刚度平衡，兼顾操控与舒适。
