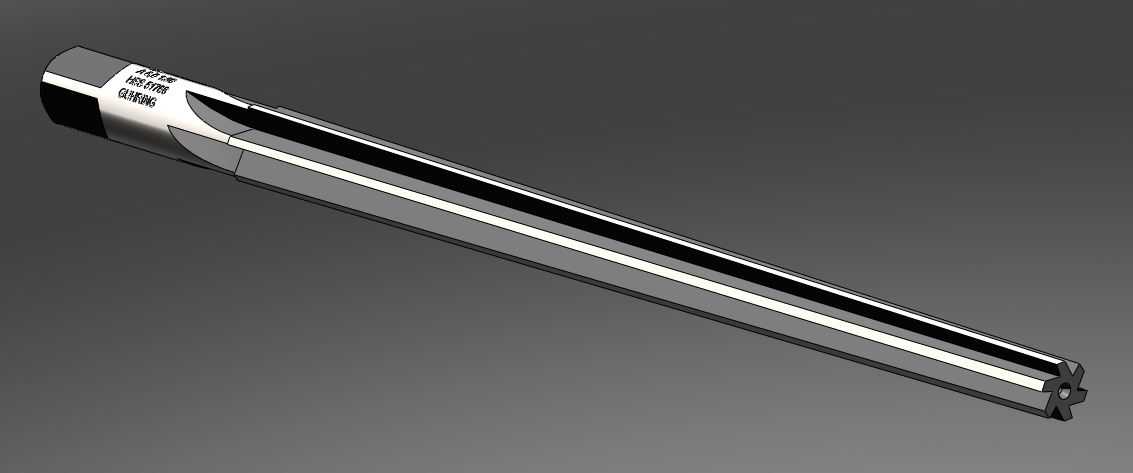

德国标准直柄内冷深孔加工铰刀三维结构

　　在精密孔加工工序里，这类符合德国工业标准的直柄铰刀，是批量零部件铰孔工序里保证孔径精度、孔壁粗糙度的核心切削刀具，常见于汽车发动机缸体气门导管孔、液压阀块精密通油孔、精密轴承安装孔的终加工环节，区别于钻孔工序的粗加工属性，铰削工序的核心目标是把预加工孔的尺寸公差稳定控制在H7甚至更高精度等级，同时将孔壁粗糙度降低到Ra0.8以下，满足后续装配的过盈、间隙配合要求。从结构设计逻辑来看，这款刀具采用整体硬质合金基材的等直径工作段加莫氏锥度适配的直柄结构，工作段的刃带采用不等分齿设计，能有效避免铰削过程中因周期性切削力共振产生的孔壁振纹，每一条切削刃的后角都做了双后角研磨处理，第一后角取8度保证刃口强度，

　　第二后角取15度减少刃带和已加工孔壁的摩擦阻力，避免加工过程中出现挤屑、孔径扩张的问题。刀具内部设计有贯通式的内冷通道，切削液可以从刀柄尾部的进液口直接输送到切削刃前端，在深孔铰削时能及时把切屑从排屑槽里冲出来，同时持续带走切削产生的热量，避免刃口过热退火导致的刀具寿命骤降，也能防止切屑在孔内堆积刮伤已加工表面。排屑槽采用直槽设计，相较于螺旋槽铰刀，直槽结构更适合加工铸铁、调质钢这类短切屑材料，排屑方向沿轴向直接排出，不会因为螺旋角的导向作用把切屑甩向孔壁造成二次划伤，槽型的截面做了圆弧过渡处理，没有应力集中的直角结构，能提升刀具整体的抗扭强度，在大进给量铰削时不容易出现断刀风险。从安装适配边界来看，

　　这款刀具的直柄部分采用h6公差等级加工，可以适配标准的ER弹簧夹头、液压刀柄、热缩刀柄，装夹时的悬伸长度可以根据加工孔的深度灵活调整，但需要注意悬伸长度不能超过刀具直径的12倍，否则铰削过程中会出现刀具让刀，导致加工出来的孔出现锥度、圆度超差的问题。刀具前端的切削锥部分做了45度的导入倒角，能在刀具进入预加工孔时起到导向作用，避免因为孔口的微小偏心导致刃口崩损，同时切削锥的长度取1.5倍刀具直径，能保证切入过程的切削力平稳过渡，不会出现突然的负载冲击。在实际生产应用中，这类铰刀的切削参数需要根据加工材料做适配调整，加工45号调质钢时线速度控制在20-25m/min，每转进给量取0.1-0.15mm/r，

　　配合浓度8%的乳化切削液内冷供给，能实现单刃寿命加工1200个以上的精密孔；加工HT250灰铸铁时线速度可以提升到30-35m/min，进给量提升到0.2mm/r，采用压缩空气内冷排屑即可满足加工要求。设计这款刀具的三维模型时，需要重点还原刃带的宽度公差、内冷孔的偏心位置、排屑槽的截面轮廓，这些细节直接决定了后续做刀具切削仿真、加工工艺编程时的参数准确性，如果模型忽略了刃带的微小倒棱结构，仿真出来的切削力会和实际加工偏差超过30%，无法给工艺调试提供有效参考。另外刀柄部分的装夹定位面需要保证圆柱度在0.005mm以内，和工作段的同轴度公差控制在0.01mm以内，还原实际刀具的装夹精度要求，这样在做虚拟装配、干涉检查时才能准确判断刀具和工件、夹具之间是否会发生碰撞。很多新手建模时容易把铰刀的切削刃做成锋利的尖角，但实际上量产的精密铰刀刃口都会做0.02mm左右的钝化处理，这层微小的倒棱能大幅提升刃口的抗冲击性能，避免断续切削时的崩刃问题，建模时把这个细节还原出来，才能体现真实工业刀具的设计特点，而不是做成只具备外形的示意模型。
