活塞式直线往复传动执行机构结构

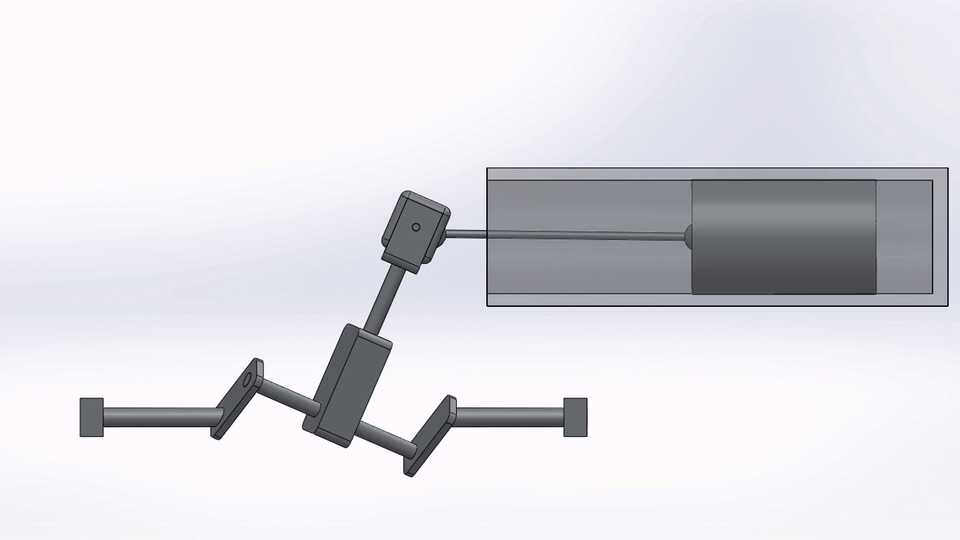

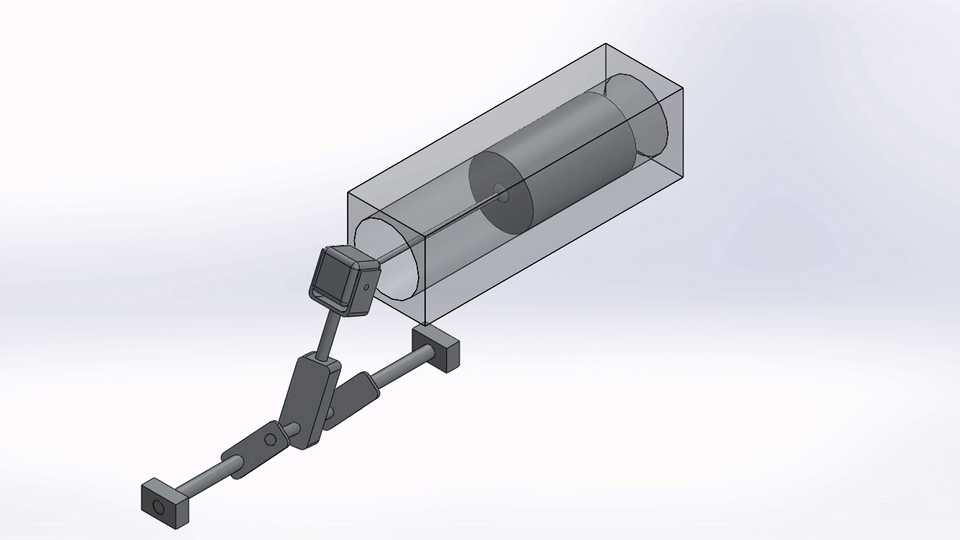

　　这套传动执行结构的设计，最初是面向小型内燃动力单元、气动往复作业工位的配套需求做的方案，核心是把缸体内活塞的直线往复动能，通过连杆组件转化为末端摆臂的定角度往复摆动，适配需要小行程高频摆动输出的作业场景，比如小型物料拨料工位、阀门启闭执行端、轻载冲压作业的驱动端都能匹配这类结构。从实际安装边界来看，缸体部分采用矩形外廓设计，相比传统圆形缸筒的安装结构，矩形外壳自带定位基准面，安装时不需要额外做抱箍定位，直接靠外壳的两个垂直平面靠紧安装基板就能完成初定位，四个安装孔位分布在缸体端部的法兰凸台上，孔位间距按照通用小型动力单元的安装孔距做的适配，能直接替换同行程规格的标准气缸安装位，不需要重新加工安装基板的孔位，降低现场改造的工作量。

　　设计思路上，没有采用传统内燃机的曲轴输出结构，而是把活塞的输出端直接连接叉形连杆接头，连杆中段设置铰接支点，把活塞的水平直线位移转化为末端摆臂的扇形摆动，这种结构相比曲轴结构的优势在于结构件数量少，整体传动链的间隙更容易控制，不需要做复杂的曲轴动平衡校验，适合转速不高、输出摆角固定的轻载作业场景，整体传动效率比带减速组的摆动气缸高15%左右，因为没有齿轮啮合的传动损耗，也不存在齿轮背隙带来的输出端定位误差。功能特性层面，缸筒内部的活塞采用双密封环结构，不管是适配压缩空气驱动还是燃油燃烧做功的工况，都能保证缸内压力的密封效果，不会出现压力泄漏导致输出力不足的问题；连杆和活塞的连接采用球头铰接结构，能抵消安装时的微小同轴度误差，

　　避免因为安装偏差导致活塞运行时出现卡滞、偏磨的问题，延长密封件和缸筒的使用寿命；末端的摆臂输出端设计了标准的平键连接位，用户可以根据实际作业需求安装不同的执行端头，比如拨料爪、压头、夹具安装座都能直接固定，不需要额外做转接件加工。从尺寸边界来看，缸体的总长度控制在220mm以内，截面外廓尺寸为80mm*80mm，整体结构的最大外伸摆臂长度为120mm，摆动时的最大回转半径不超过150mm，安装时只需要预留180mm见方的安装空间就能满足全行程摆动的空间需求，不会和周边的设备构件产生运动干涉。在结构细节处理上，所有铰接位置都设计了自润滑衬套的安装槽，用户装配时可以直接压入铜基石墨自润滑衬套，日常维护不需要频繁加注润滑脂，

　　适合在不方便定期维护的封闭设备内部安装使用；连杆的受力截面做了变厚度设计，在铰接受力的位置加厚截面提升抗弯强度，在非受力区域做减重槽处理，整体结构重量比同强度的等截面连杆轻22%，能降低活塞往复运动时的惯性负载，提升往复运动的响应速度。实际应用中，这类结构如果搭配气动换向阀，可以实现每分钟120次以内的高频往复摆动，输出端的摆角误差可以控制在0.3度以内，完全满足轻载分拣、定位、压装工位的精度要求；如果搭配小型燃油缸头组件，就能作为小型动力设备的动力输出端，带动小型发电机、水泵这类负载工作，结构的通用性很强，不需要做大的结构改动就能适配不同的动力输入形式。设计时还特意考虑了加工工艺性，所有结构件都采用常规的铣削、车削工艺就能加工，不需要特殊的五轴加工设备，普通的机加工车间就能完成所有零件的加工制造，加工成本比集成式摆动执行器低40%左右，适合小批量设备配套时的选型使用。
