型材框架配套锁紧式连接紧固构件

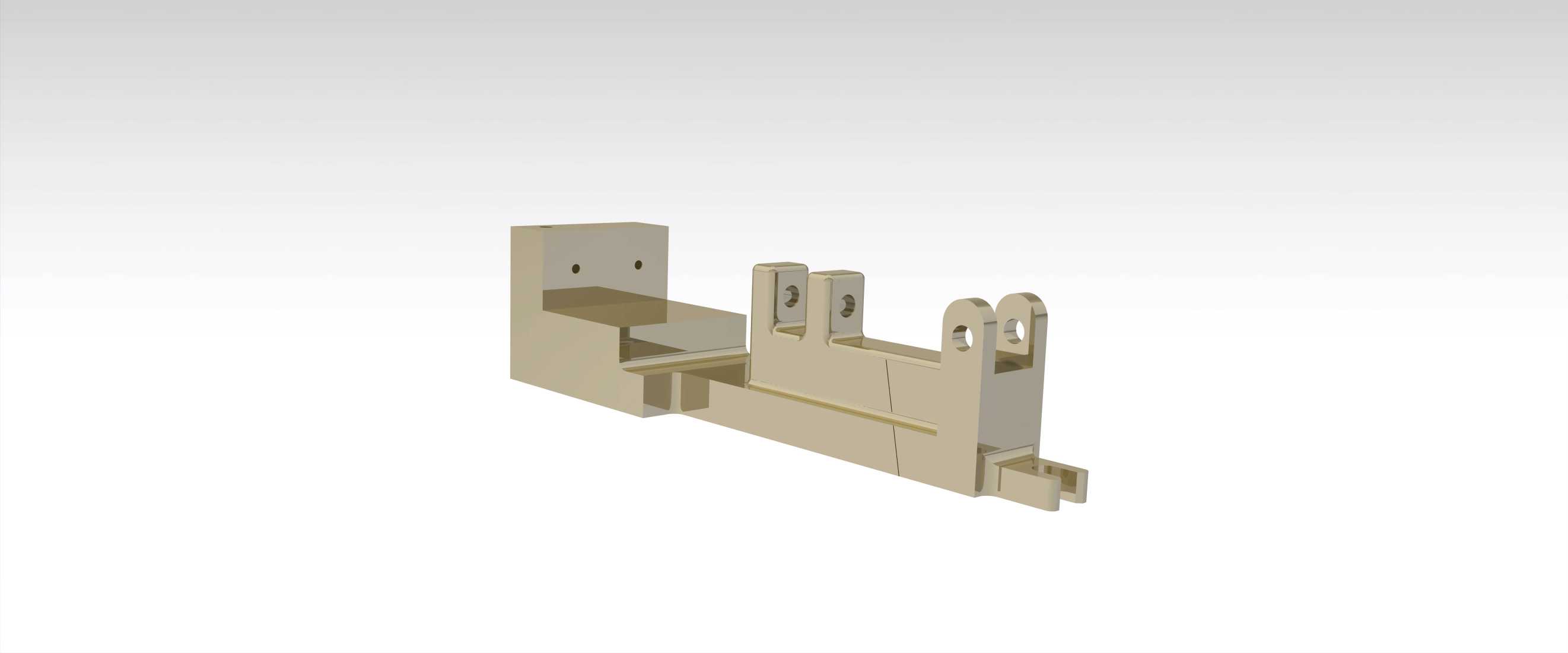

　　在工业铝型材框架、模块化工装台架、生产线旁物料架的搭建作业中，这类框架收紧构件是替代传统角码、外置螺栓连接的核心受力部件，主要承担相邻型材段的对接锁紧、框架整体刚性强化的作用，尤其适用于需要频繁拆装调整工位布局、对框架拼接面平整度有较高要求的组装场景，能避免外置连接件突出型材表面带来的剐蹭风险，也能减少拼接位置的累积间隙，保障长跨度框架的直线度公差。从结构设计逻辑来看，该构件采用内嵌式安装思路，主体分为定位承托段与锁紧执行段两个功能区，定位承托段的型腔完全匹配对应规格工业型材的槽口轮廓，安装时可直接滑入型材的内置槽道，无需额外在型材表面打孔攻丝，不会破坏型材的表层氧化层与整体结构强度，

　　承托段上预留的两个定位孔可在预紧阶段通过销钉临时固定位置，方便操作人员调整相邻型材的对接间隙，避免锁紧过程中构件出现偏移错位。锁紧执行段设置了两组对称的铰接耳座与楔形推块结构，当配套的锁紧螺栓旋入时，楔形推块会沿构件内部的导向斜面平移，持续对两侧型材的槽道内壁施加均匀的胀紧力，相比传统的侧面顶丝锁紧结构，这种楔形胀紧的受力方式不会在型材槽道局部产生应力集中，能将锁紧力均匀分散到接触长度范围内的槽道壁上，即使在框架承受交变载荷、频繁振动的工况下，也不会出现连接件松动、框架拼接位置错位的问题。从安装边界尺寸来看，该构件的总长度适配40系列标准工业型材的槽道尺寸，主体厚度与型材槽道的内部净空保持0.2mm的滑动配合间隙，

　　安装完成后构件整体完全隐藏在型材槽道内部，仅锁紧操作端与型材端面齐平，不会突出型材表面占用外部安装空间，相邻两段型材通过该构件对接后，拼接面的贴合间隙可控制在0.1mm以内，能满足框架上安装直线导轨、输送皮带等对安装基准面平整度有较高要求的配件使用需求。在实际设备改造场景中，这类收紧构件还可用于现有框架的局部加固作业，当原有框架因长期承重出现拼接位置开缝、整体晃动的问题时，无需完全拆解框架，仅需在型材槽道的对应位置滑入该构件，从端面完成锁紧操作即可快速恢复框架的整体刚性，相比重新打孔安装外置加固角码的方案，作业效率可提升60%以上，也不会在型材表面留下多余的安装孔位影响后续配件安装。构件的所有受力棱边均做了R1.5的圆角过渡处理，

　　避免安装过程中锐边划伤操作人员，也能减少构件滑入型材槽道时对槽道内壁的刮擦损伤，内部的楔形推块与主体导向面之间设计了储油凹槽，可在装配时填充少量润滑脂，降低长期使用后锁紧动作的卡滞概率，即使在车间多粉尘的工况下，凹槽结构也能容纳少量侵入的粉尘颗粒，避免粉尘堆积导致推块动作受阻。在框架组装的精度控制环节，该构件的定位承托段可作为相邻型材的对位基准，安装时仅需将两段型材的端面分别抵靠在构件的定位台阶面上，即可保证两段型材的侧面共面度控制在0.15mm以内，无需操作人员反复打表调整拼接位置，能大幅降低模块化框架的组装难度，对一线装配人员的技能要求更低，也能减少组装过程中的尺寸调整耗时。
