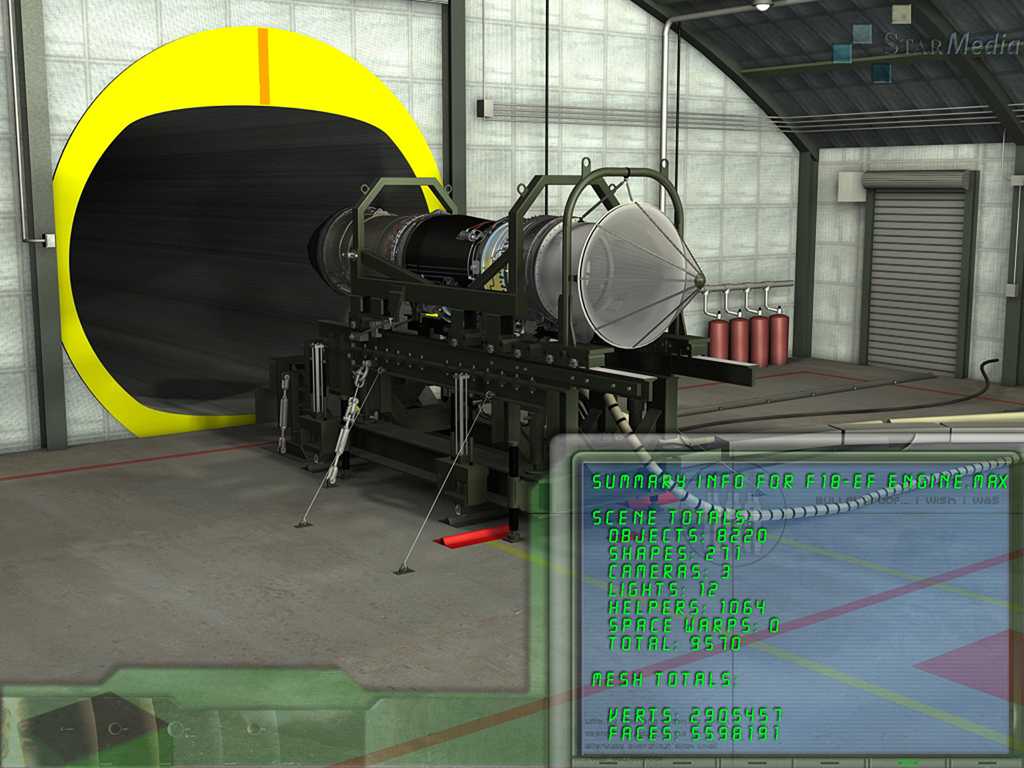

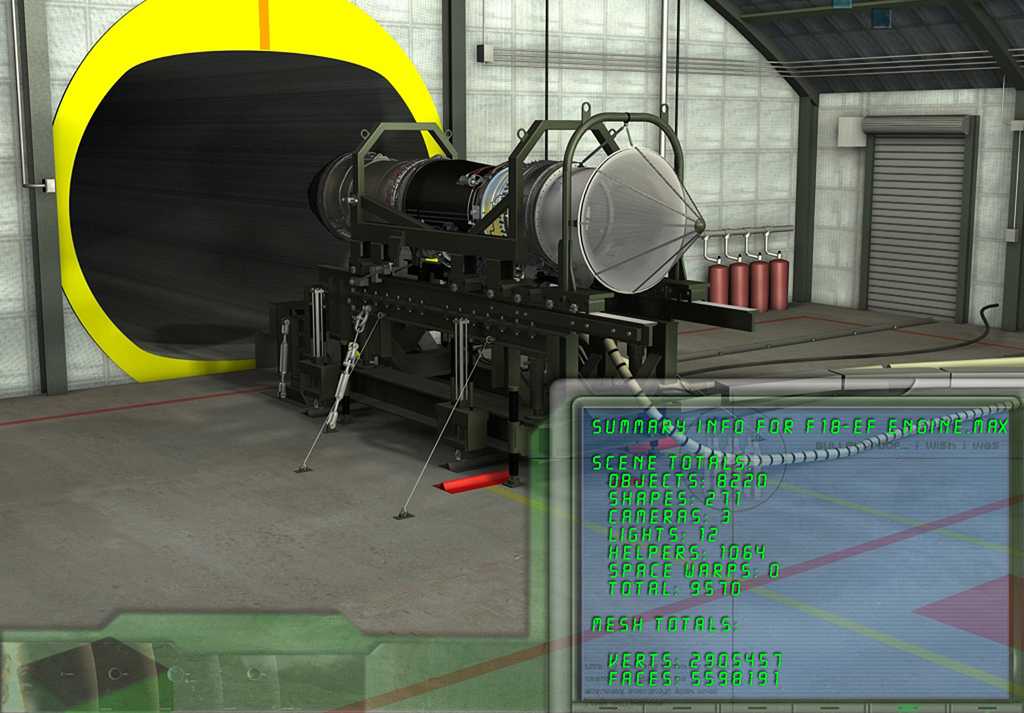

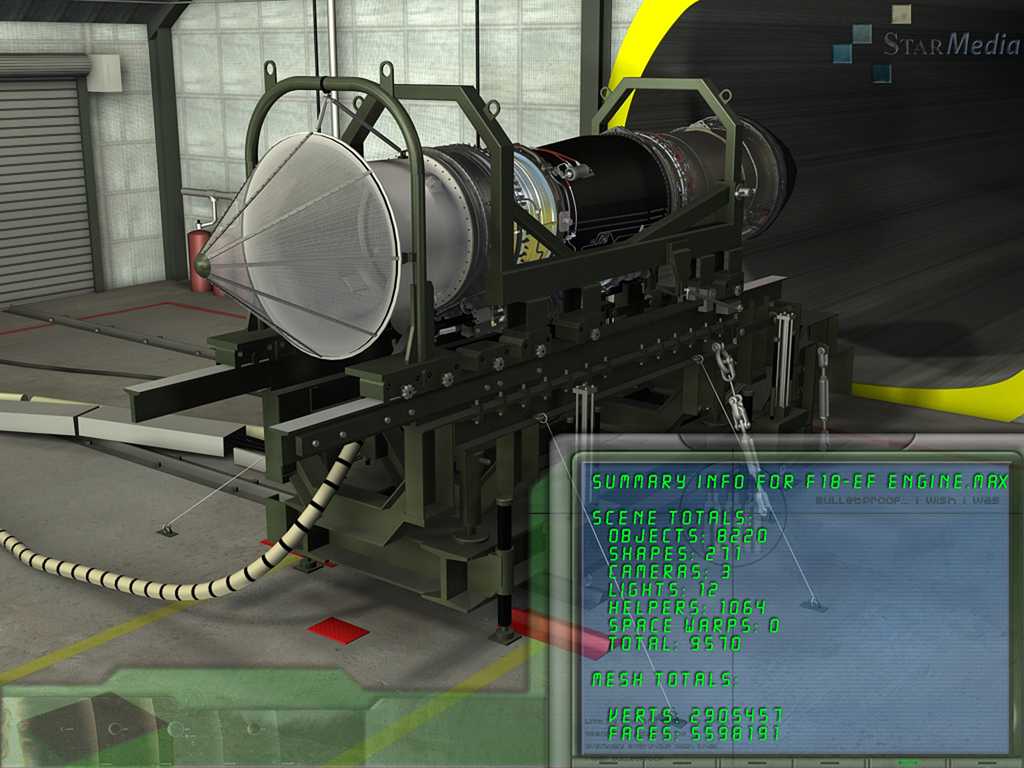

航空发动机台架测试安装结构三维设计

　　该结构针对航空发动机地面台架试验场景设计，核心承载单元采用框式焊接机架结构，主支撑梁选用高强度合金钢材，整体安装基准面平面度公差控制在0.1mm/m范围内，可适配中等推力级涡喷、涡扇发动机的地面安装测试需求。机架底部设置可调式水平支撑脚，单脚承载能力不低于8t，可在硬化混凝土地面完成快速调平，调平行程范围±50mm，满足不同试验场地的基础安装条件。

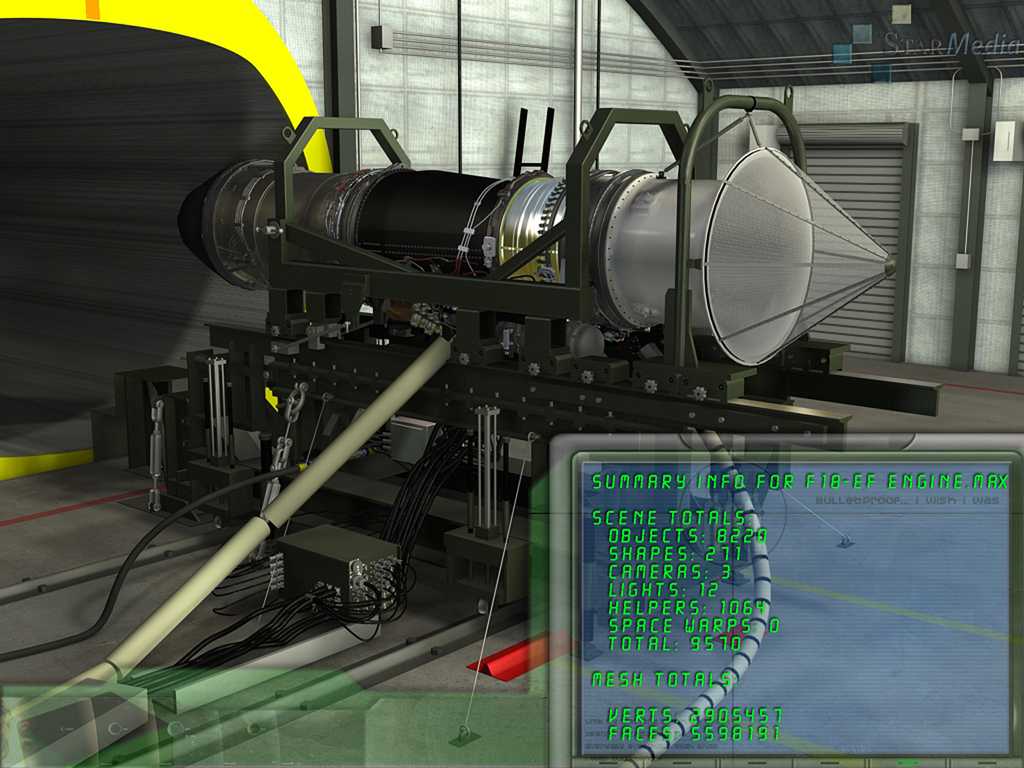

　　发动机安装接口采用快卸式抱箍与可调拉杆组合结构，抱箍与发动机机匣接触位置设置耐高温缓冲衬垫，可缓冲发动机试车过程中的高频振动，避免硬接触造成的机匣表面损伤；可调拉杆两端配置关节轴承，可补偿发动机热态工作时的轴向与径向热膨胀位移，拉杆预紧力可通过端部螺母精确调节，保证发动机安装姿态的稳定性。台架侧面布置有管线集成走槽，可容纳燃油管路、滑油管路、测试传感器线缆、控制信号线的分层布设，走槽内部设置隔振卡箍，避免管路与线缆在振动环境下出现磨损、松脱问题，走槽盖板采用快拆式结构，便于日常检修时快速梳理管线。

　　台架前端预留进气整流装置安装接口，接口采用法兰连接形式，法兰端面设置密封槽，可适配不同口径的进气流量测量装置、进气畸变模拟网的安装，法兰连接螺栓孔采用等节距分布设计，具备一定的接口通用性。台架尾部设置排气引射段安装位，可对接高温排气导流装置，将发动机试车时排出的高温燃气导向室外排气通道，避免高温气流对试验场地内的设备与人员造成损伤。台架操作侧设置有传感器接线端子排安装区域，可将发动机各截面的温度、压力、转速、振动传感器线缆集中引至端子排，便于测试系统的快速接线与调试，端子排区域设置有防尘护罩，非测试状态下可关闭护罩避免积灰。

　　设计过程中重点考虑了发动机的安装维护便利性，机架两侧预留不小于800mm的操作空间，可满足操作人员对发动机附件机匣、管路接头、传感器安装座的日常检查与维护操作；机架上部设置有可拆卸式吊装梁，吊装梁额定承载能力满足发动机整机吊装需求，吊装点位置经过重心校核，可保证发动机吊装过程中保持水平姿态，便于精准对位安装接口。台架底部设置有集油槽，可收集试车过程中渗漏的燃油、滑油，集油槽设置有排污接口，可外接废油收集装置，避免油污污染试验场地地面。

　　结构的受力分析经过多工况校核，覆盖发动机最大推力状态、加力工作状态、振动过载状态下的载荷情况，主支撑结构的安全系数不低于2.5，满足地面试验设备的强度设计要求。所有焊接位置均采用满焊工艺，焊后进行去应力退火处理，避免长期使用过程中焊接残余应力释放造成的结构变形，影响安装精度。机架表面采用耐高温防腐涂装，可耐受试车环境下的高温、油雾侵蚀，延长结构的使用寿命。台架的安装定位基准设置有永久性的基准标记点，可定期对台架的安装精度进行校验，保证每次发动机安装的同轴度误差在允许范围内，避免因安装偏差造成的发动机试车附加载荷，影响测试数据的准确性。
