内燃机用锥顶带环槽活塞结构设计

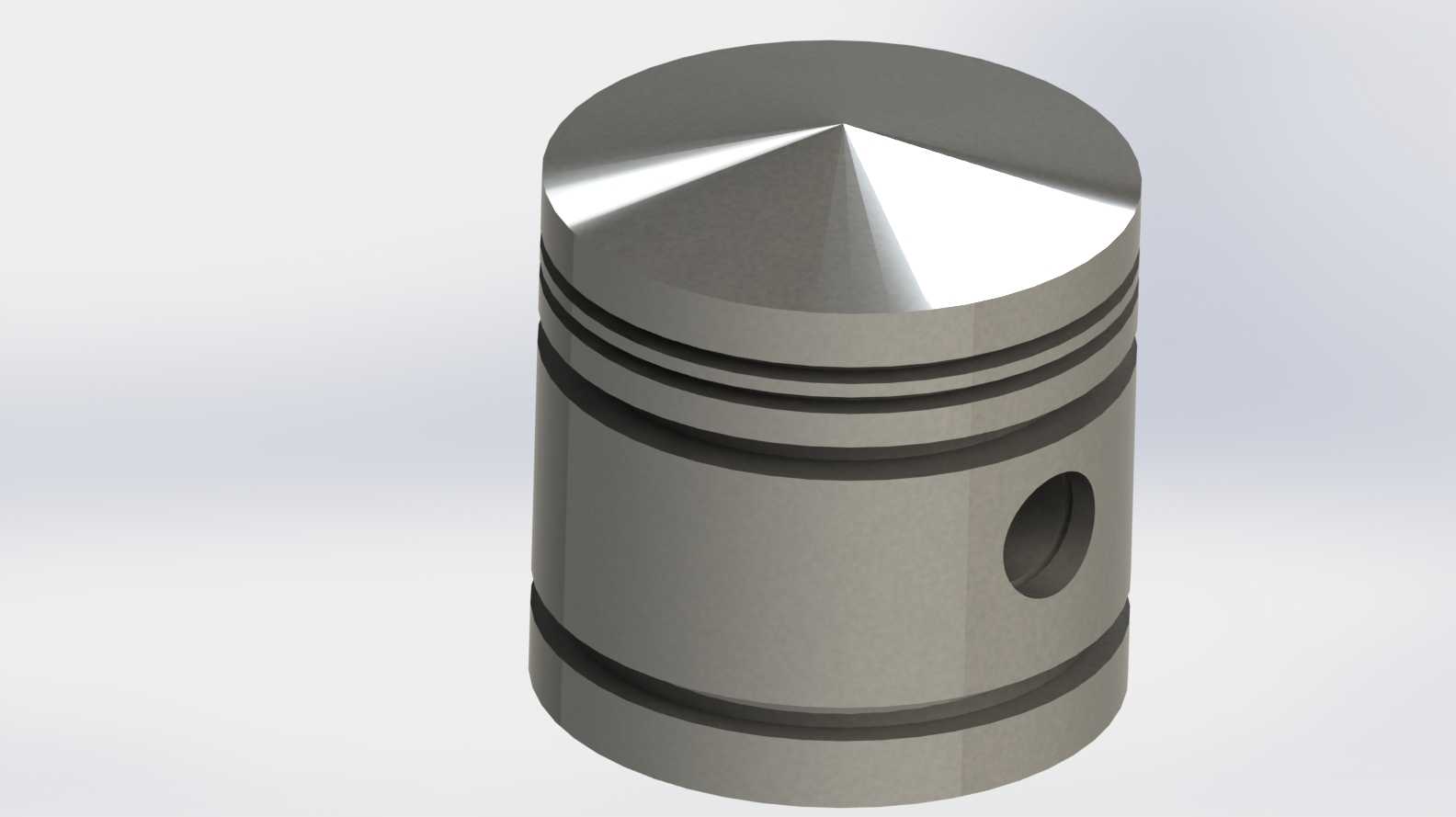

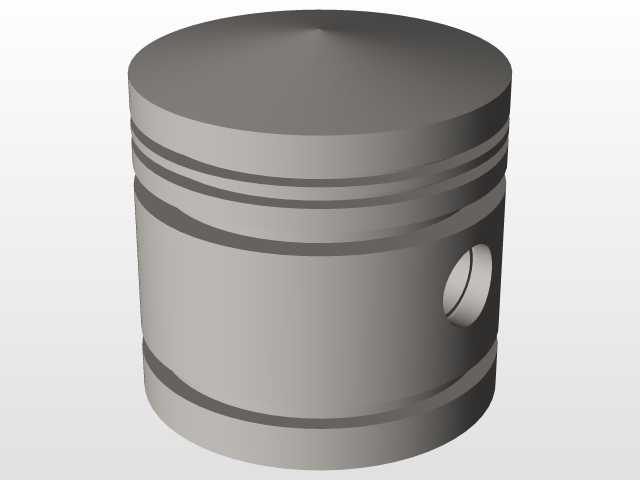

　　这款活塞主要适配小排量单缸内燃机的动力输出场景，在通用汽油机、小型农用动力机械、园林机械动力端都能见到同结构产品的应用，作为内燃机燃烧室的核心往复构件，它直接承担燃烧做功阶段的气体压力传递，通过活塞销把爆发力传导给连杆，最终带动曲轴旋转完成动力输出，整个工作循环里要在高温高压的交变载荷下完成数千次每分钟的往复滑动，对结构强度、配合精度的要求远高于普通传动零件。从结构设计逻辑来看，顶部采用锥面造型而非平顶设计，核心是为了匹配特定涡流比的燃烧室气流组织，在压缩行程末期引导进气涡流形成规整的挤流效果，让油气混合更充分，同时锥顶结构相比平顶能减少顶部的积碳附着死角，长期运行后积碳堆积的速率更平缓，

　　避免因积碳厚度变化导致压缩比异常升高引发爆震。头部的多道环槽设计是密封功能的核心载体，靠上的两道环槽用来安装气环，阻断燃烧室高压气体向下窜入曲轴箱，最下方的环槽用来安装油环，负责把气缸壁上多余的润滑油刮回油底壳，避免机油窜入燃烧室参与燃烧，环槽的宽度、深度以及槽岸的高度都经过受力校核，保证在最高燃烧压力下槽岸不会出现剪切变形，同时环槽的侧面粗糙度要控制在合理范围，减少活塞环往复运动时的侧向磨损。裙部的设计兼顾导向与承载功能，活塞在侧推力作用下会紧贴气缸壁完成往复滑动，裙部的型线不是正圆柱，而是按照热膨胀量做了中凸变椭圆的修正，冷态装配时裙部和缸壁保留合理的配合间隙，热机状态下裙部膨胀后刚好能和缸壁形成均匀的贴合面，

　　既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致拉缸故障。侧面的销孔是连接活塞销的安装位，销孔的轴线和活塞轴线保持垂直且有微小的偏心设计，这个偏心量是为了让活塞在越过上止点切换受力侧的时候，能平缓完成侧推力的换向，减少换向瞬间对缸壁的敲击，降低发动机运行的机械噪声，销孔内部还设计有挡圈槽，用来安装卡簧限制活塞销的轴向窜动，避免销子窜出刮伤气缸内壁。从安装边界来看，这款活塞的外径尺寸要和对应缸径的气缸套做分组选配，配合间隙控制在0.02-0.04mm区间，活塞销孔的内径要和选配的活塞销保持过渡配合，冷态下可以通过轻压完成装配，热机后销座膨胀能形成合适的工作间隙，活塞整体的高度要保证在上止点时顶部不会碰击气门，

　　下止点时裙部不会脱出气缸套下端面，环槽的轴向间隙要匹配对应活塞环的厚度，保证气环能在槽内自由浮动又不会出现过大的泵油效应。实际建模过程中要重点关注各个特征的圆角过渡，尤其是销座和裙部的连接位置、环槽根部的位置，这些都是应力集中的高发区域，过小的圆角会在交变载荷作用下萌生疲劳裂纹，最终导致活塞开裂失效，顶部锥面的角度要和燃烧室的压缩比计算匹配，不能随意更改角度值，否则会直接改变发动机的实际压缩比，影响动力输出特性和排放表现。
