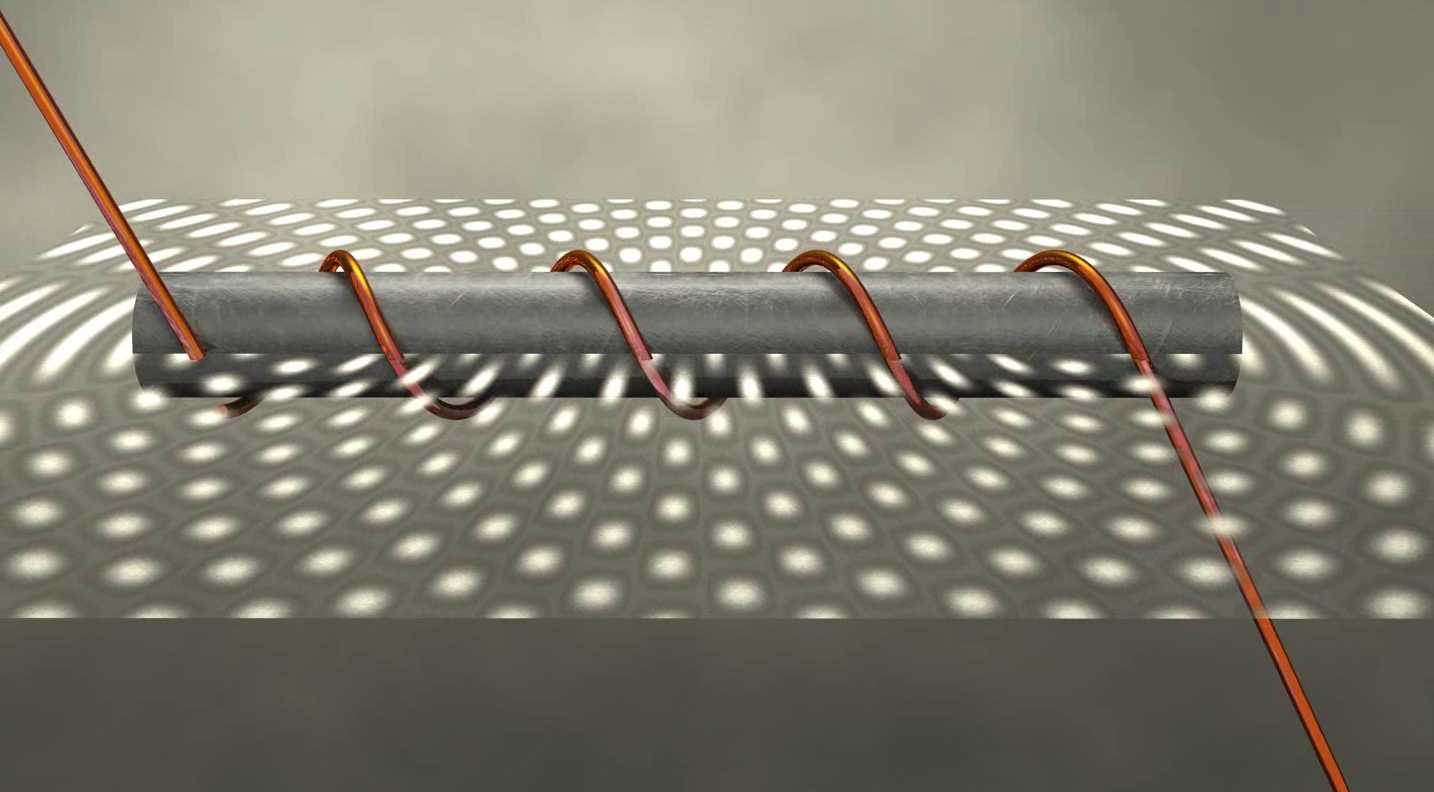

四匝绕线磁棒电感线圈结构展示

　　在低压开关电源输入级滤波、小功率信号回路阻抗匹配、射频前端选频网络这类常见电路场景里，绕线式磁棒电感的绕组匝数、绕线间距、磁芯匹配度直接决定了回路的实际工作表现，不少刚接触硬件结构设计的工程师容易忽略绕组排布带来的寄生参数影响，总觉得只要匝数凑够电感量达标就能用，实际装机后往往会遇到高频段Q值骤降、临近绕组涡流损耗超标、大电流下磁芯偏饱和这类隐蔽问题。这个四匝组合的电感结构，特意把每一圈绕线的抬升角度、匝间预留间隙、引线出线方向都做了明确的结构还原，不是那种随便在圆柱上扫掠一圈螺旋线就交付的简化模型。从实际装配的边界来看，磁棒选用的是常规镍锌铁氧体圆柱规格，直径适配市面通用的PCB板载安装座尺寸，绕组采用单股漆包铜线绕制，

　　每匝之间的间隙控制在1.2倍线径左右，这个间距不是随便定的——如果匝间贴得太近，高频工作时相邻导线的邻近效应会让绕组交流电阻陡增，温升会比均匀排布的结构高3到5摄氏度，长期满负载工作很容易加速漆包线绝缘层老化；如果间隙拉得太大，同样磁芯长度下能绕的有效匝数减少，要达到目标电感量就得加长磁棒，反而会占用更多板上安装空间。绕线的起始端和结束端都做了平直引出处理，出线角度和磁棒轴线保持30度夹角，刚好适配波峰焊时的引脚过孔定位，不会出现引线弯折应力集中导致的焊盘拉扯开裂问题，不少量产时遇到的虚焊、引脚断裂问题，根源都在前期建模时没把出线角度和安装孔位的匹配关系算准。从结构设计的思路来说，这个模型没有做多余的封装遮挡，

　　完整保留了每一圈绕线的螺旋升角变化，尤其是第三匝和第四匝之间的过渡段，特意还原了实际绕线时导线张力作用下的自然贴合弧度，不是生硬的等距螺旋线——实际自动绕线机作业时，导线经过张力器送出，在磁棒表面的排布会受绕线转速、张力值、导针移动速度的共同影响，过渡段的弧度如果建得太生硬，后续做结构干涉检查、自动绕线工艺仿真的时候就会出现偏差，比如导针路径和已绕好的绕组发生碰撞，或者预估的绕线长度比实际用线量短，导致批量生产时频繁换线耽误产能。在工业控制板卡的信号采集回路里，这类四匝小电感常用来做共模干扰抑制，安装位置一般在信号输入端口的接插件后方，周围要和电解电容、整流桥这些发热元件留够至少3毫米的安全距离，模型里的磁棒长度、

　　绕组总宽度都按实际量产的通用规格做了还原，选型的时候可以直接导入PCB装配文件做干涉检查，不用再反复核对安装边界。另外绕组的表面没有做多余的涂覆层建模，还原的是裸绕线的初始状态，实际生产中如果是用在高湿、多粉尘的工况下，会在绕组外层浸一层绝缘漆，但浸漆后的外形尺寸增量也能基于这个基础模型快速做偏移计算，不用重新搭建绕组结构。不少新手建模时容易把绕线的截面做成正圆形直接沿螺旋线扫描，忽略了导线绕到磁棒上受张力挤压产生的微小形变——实际导线和磁棒接触的位置会有轻微的压平变形，这个模型里也还原了这个细节，虽然形变量只有零点几毫米，但在做寄生电容仿真的时候，这个接触面积的差异会让仿真结果和实际测试值的偏差缩小10%左右，对于需要精准控制谐振频率的射频回路来说，这个细节的准确度直接决定了样板一次调通的成功率。从安装固定的角度来说，磁棒两端预留的无绕线区域长度刚好匹配常用的塑胶固定卡扣尺寸，卡扣卡入后不会挤压到绕组绝缘层，同时卡扣的安装孔位间距也符合通用PCB的孔位排布规范，不用额外在板上开异形孔。引线的长度预留也考虑了实际装配时的弯折余量，不会因为板卡装配时的公差累积导致引线被扯断，很多时候样机测试没问题，到量产组装时出现引线断裂，就是因为建模时只按理想直线距离算引线长度，没留够装配公差需要的余量。
