电磁感应实验演示装置结构设计

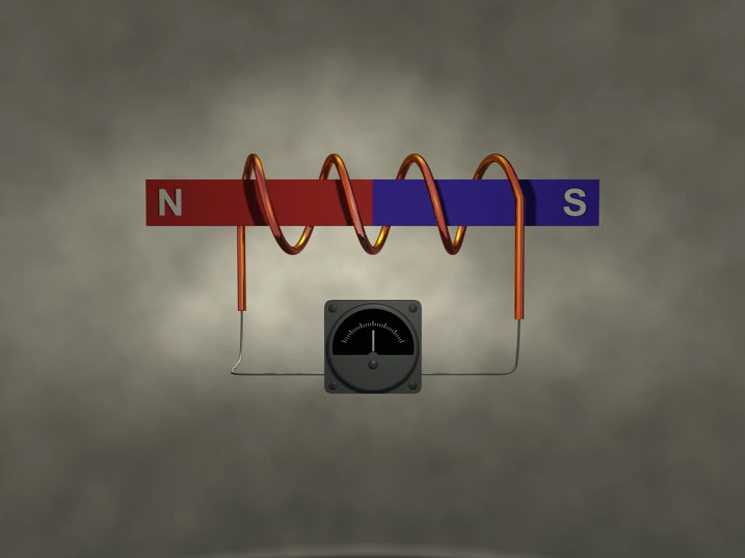

　　这套电磁感应演示结构的设计，最初是面向中学物理实验室、职业院校电工基础实训场景开发的，核心用途是直观展现磁通量变化产生感应电动势的物理过程，让抽象的电磁学规律通过可观测的指针偏转具象化，解决传统板书教学难以呈现动态电磁过程的痛点。整套装置的结构逻辑完全围绕实验操作的便捷性搭建，核心构件包含条形永磁体、密绕螺线管、指针式检流计以及连接导线，没有冗余的装饰结构，所有外露部件都服务于实验现象的清晰呈现。

　　从功能特性来看，这套结构完全覆盖电磁感应核心实验的操作需求：既可以演示永磁体插入、拔出螺线管过程中磁通量变化带来的感应电流产生过程，也可以通过调整永磁体的运动速度，直观展现磁通量变化速率对感应电流大小的影响，检流计的双向偏转刻度可以直接呈现感应电流方向与磁通量变化趋势的对应关系，不需要额外加装信号转换模块，结构可靠性更高，适合频繁操作的实训场景。

　　设计过程中首先考虑的是操作的容错性，螺线管的绕制采用均匀密绕工艺，线圈骨架采用非导磁的绝缘材质，避免骨架本身的磁导率干扰实验现象，线圈两端的接线端采用裸露的铜质接线柱，既可以直接通过硬导线连接检流计，也可以适配不同规格的实验导线，降低实验准备阶段的接线难度。条形永磁体采用轴向充磁结构，N极与S极采用高对比度的色标区分，两端的握持段做了防滑的纹理处理，方便实验人员手持完成插入、拔出的操作，磁体的表面磁场强度经过校准，既保证运动过程中能产生足够驱动检流计指针偏转的感应电流，又不会因为磁场过强吸附周边的铁质实验器材，影响实验操作。

　　检流计的安装位置经过反复调整，最终设置在螺线管正下方的居中位置，表盘采用大尺寸的刻度设计，指针采用高对比度的深色材质，保证教室内距离演示台3-5米位置的观察者也能清晰看到指针的偏转方向与幅度，检流计的底座采用配重设计，避免接线过程中装置发生侧翻。连接导线采用硬质的定型铜材，既可以保持固定的走线形态，避免软导线杂乱垂落遮挡实验构件，也能减少导线自身的电阻对感应电流的损耗，保证实验现象的准确性。

　　从安装边界与尺寸设计来看，整套装置的横向占用宽度控制在400mm以内，纵向深度控制在200mm以内，整体高度不超过250mm，完全适配常规实验室演示台、教室讲台的摆放空间，不需要额外定制安装支架，直接放置在水平台面上即可稳定使用。螺线管的内径设计为25mm，比配套条形永磁体的外径大3mm，既保证磁体可以顺畅地在线圈内部往复运动，不会出现卡滞的情况，又不会因为间隙过大导致磁通量的变化量被削弱，影响实验现象的明显程度。线圈的绕制匝数经过多轮验证，最终选定的匝数可以在磁体以常规手动速度运动时，让检流计指针偏转到刻度盘的1/3到2/3区间，既不会因为匝数过少导致指针偏转幅度过小难以观察，也不会因为匝数过多导致指针过度偏转撞击限位结构，损坏检流计机芯。

　　在结构细节处理上，所有导电部件的裸露边缘都做了圆角处理，避免实验操作过程中划伤操作人员，永磁体的端面做了倒角处理，插入螺线管的过程中不会刮蹭线圈骨架的内壁，延长整套装置的使用寿命。整套结构没有设置复杂的活动连接部件，所有构件都是固定安装或者简单的插拔连接，日常维护只需要检查接线的导通状态、清理永磁体表面吸附的铁屑即可，不需要专业的运维技能，非常适合教学场景下的高频次使用。不同于工业级的电磁感应构件，这套演示装置的所有结构都做了可视化处理，线圈没有做外层封装，观察者可以直接看到导线的绕制方向，配合永磁体的极性标识，可以更清晰地理解楞次定律的逻辑，也就是感应电流的磁场总是阻碍引起感应电流的磁通量变化，让实验演示不仅能呈现现象，还能辅助原理的推导。
