PCB板贯穿安装331K线绕电感器结构

　　在消费类电子、工业控制板卡的PCB布局设计中，直插式功率电感一直是板载电源滤波、DC-DC回路储能的核心被动元件，本次建模的331K规格线绕电感，正是针对通孔回流焊、波峰焊工艺的贯穿安装场景设计，适配中小功率电源回路的电感选型需求。从实际应用场景来看，这类电感常出现在工控PLC输入输出板卡、家电主控板、小型开关电源模块的PCB上，承担储能续流、差模滤波的作用，相比贴片功率电感，直插贯穿安装的结构在抗机械振动性能上更有优势，适合存在小幅持续振动的工业设备内部板卡使用，避免长期振动后焊点脱落引发的电路故障。

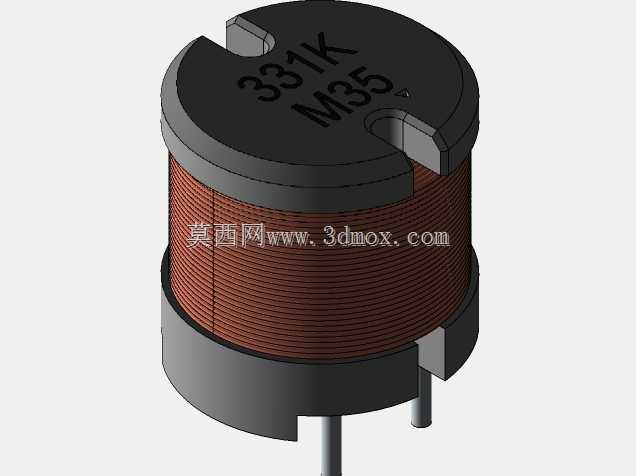

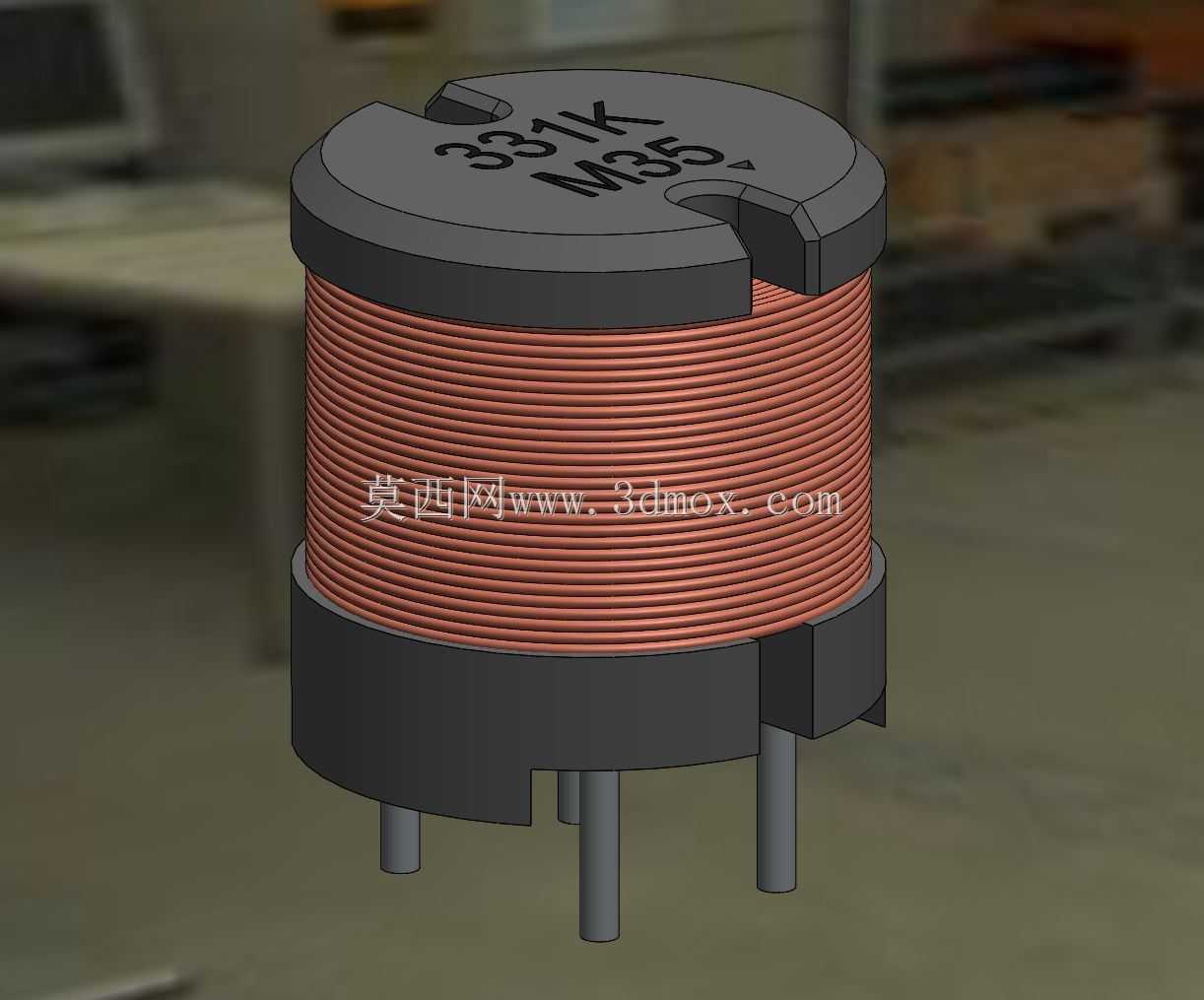

　　建模过程中首先还原了产品的实际功能结构：磁芯部分采用上下分体的屏蔽式磁罩结构，顶部磁罩表面印有规格标识，磁罩边缘设置的定位缺口是生产环节的防呆设计，可避免插件工序中元件方向装反，同时缺口也为线圈引脚的引出预留了空间，防止漆包线与磁罩边缘摩擦造成绝缘层破损。中间的绕组采用多层密绕结构，漆包线紧密排列在磁芯中柱外侧，绕组与上下磁罩之间预留了均匀的绝缘间隙，避免绕组与磁芯接触造成耐压不足的问题。底部的三个引出引脚并非等径设计，其中两个为绕组的电气连接引脚，第三个为辅助固定引脚，在插件过波峰焊后，三个引脚同时与PCB焊盘焊接，可大幅提升元件的固定强度，即使PCB在后续组装、运维过程中受到外力拉扯，也不会出现引脚脱焊的情况。

　　从设计思路上看，这类电感的外形尺寸完全围绕PCB安装边界做约束：引脚的中心距严格匹配通用PCB的孔位设计规范，引脚直径适配标准0.8mm安装孔径，插件后引脚伸出PCB背面的长度控制在2.0-2.5mm区间，既满足波峰焊的吃锡要求，也不会因引脚过长触碰下方的结构件或相邻元件。磁罩的外径尺寸控制在标准10mm功率电感的规格区间内，元件整体高度适配板卡内部12mm的净空要求，在PCB布局时，元件周边预留的安全距离可按照常规直插元件的布局规则设置，无需额外调整爬电距离。建模时特意还原了磁罩表面的字符标识细节，这些标识在生产环节用于规格区分，331K代表电感量为330μH、精度±10%，M35为生产批次相关的追溯标识，在做PCB装配仿真时，这些标识可用于模拟生产环节的视觉检测工序，验证AOI设备的识别效果。

　　在结构细节处理上，绕组部分的建模还原了多层密绕的层间间隙，实际生产中这类电感的绕组会经过浸漆处理，固化后绕组整体具备足够的结构强度，不会因振动出现漆包线松散的情况，建模时绕组外轮廓做了轻微的固化胶层厚度处理，还原浸漆后的实际外形。底部磁座与引脚的结合位置做了凸台定位结构，引脚插入磁座的注塑孔内后通过胶水固定，保证引脚的垂直度与位置精度，避免插件时引脚偏位无法顺利插入PCB孔位。磁罩与底部磁座采用卡扣配合结构，装配时通过过盈压合固定，无需额外粘接，既提升生产装配效率，也保证磁路闭合的完整性，降低漏磁对周边电路的干扰。

　　对于结构设计从业者而言，这类直插电感的三维模型可直接用于PCB的3D布局校验，检查元件与周边结构件、相邻元件的干涉情况，尤其是在板卡堆叠设计、紧凑外壳内部的板卡安装场景中，精准的元件模型可提前发现净空不足的问题，避免打样后出现元件顶壳、装配干涉的问题。在做设备的板卡可靠性仿真时，该模型的引脚结构、固定方式也可用于模拟振动工况下的焊点应力，验证板卡的抗振设计是否满足使用要求。
