起重设备用滑轮组吊钩总成结构设计

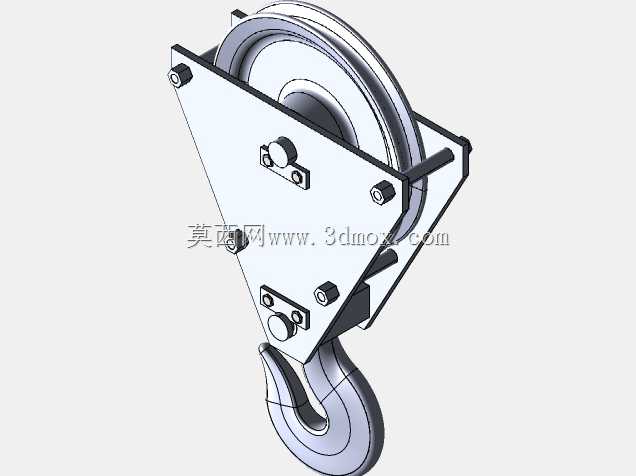

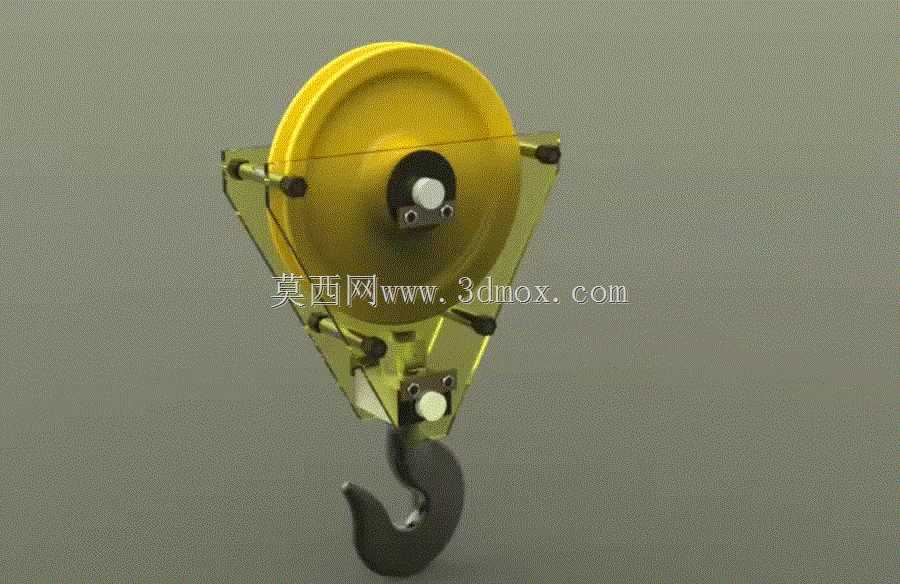

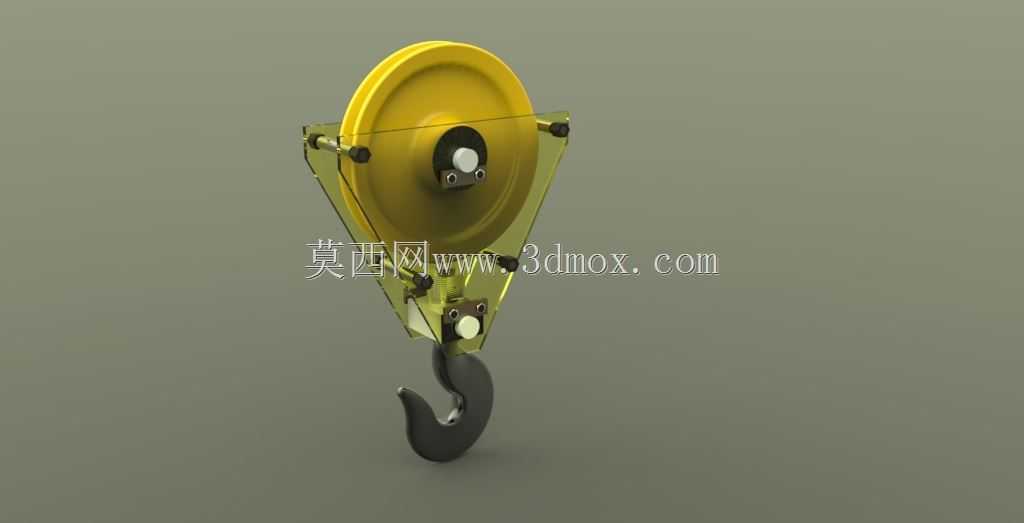

　　在车间物料转运、港口集装箱装卸、基建工程重型构件吊装等场景中，吊具端的滑轮组与吊钩组件是直接承载载荷、完成起升动作的核心执行部件，其结构合理性直接决定起重作业的载荷传递效率与运行安全性。这套组件采用单滑轮组配下置吊钩的结构布局，滑轮部分通过三角式侧板架实现支撑，两侧板采用对称式钣金折弯成型结构，上部预留与起重钢丝绳绕接后的穿装间隙，侧板间通过多组横向销轴完成定位锁紧，既保证架体的整体抗扭刚度，也为滑轮的转动预留足够的安装空间。滑轮本体采用轮缘带圆弧槽的结构设计，绳槽的曲率半径适配常规起重钢丝绳的外径范围，可避免钢丝绳在绕入绕出过程中出现硬弯折、过度挤压磨损的问题，滑轮中心配置带自润滑衬套的转动副，可在额定载荷下保持顺畅转动，

　　减少钢丝绳与轮槽间的滑动摩擦，延长钢丝绳的使用寿命。滑轮下方的吊钩连接结构采用十字铰轴式设计，吊钩可在水平方向完成360度回转，同时可在纵向平面内完成一定角度的摆动，适配起吊过程中载荷的自然偏摆，避免起吊瞬间的刚性冲击对滑轮架、钢丝绳造成额外载荷。吊钩部分采用锻造钩体结构，钩头处设置防脱挡片的安装位，可防止作业过程中吊索具从钩口意外滑脱，钩身与上部连接座采用锥面配合加锁紧螺母的固定方式，保证钩体承载时的受力均匀性，避免应力集中在连接螺纹处。从安装边界来看，这套组件的上部架体顶端预留了与起重小车起升钢丝绳末端连接的销轴孔，安装时仅需将钢丝绳按绕绳规范穿入滑轮绳槽，末端固定在上部销轴位置即可完成装配，

　　组件整体的横向宽度适配常规中小型起重机的吊钩组安装间隙，不会在起升过程中与小车架、起重臂端部结构发生运动干涉。设计过程中针对侧板架的受力点做了局部加厚处理，滑轮销轴、吊钩连接铰轴的位置均配置了耐磨衬套，减少长期重载转动带来的结构磨损，同时整体结构的重心与滑轮中心、吊钩钩身中心保持在同一条铅垂线上，避免起吊过程中出现组件自身偏斜、载荷打转的问题。在日常运维场景中，这套结构的拆解维护也较为便捷，仅需拆下各定位销轴的端部锁紧卡板，即可快速完成滑轮衬套更换、钩体检修、润滑脂补充等操作，无需整体拆解整个吊具结构，可有效减少设备停机维护的时间成本。针对不同额定起重量的适配需求，这套结构可通过调整滑轮直径、侧板厚度、

　　吊钩钩体截面尺寸来匹配对应的载荷等级，基础结构框架无需做大幅改动，具备较好的结构通用性，可适配桥式起重机、门式起重机、小型汽车吊等多种起重设备的吊具端配置需求。绳槽的加工精度控制在合理范围内，既保证钢丝绳与轮槽的接触面积足够，降低单位面积的接触应力，也避免槽宽过大导致钢丝绳在槽内出现错位串动的问题。两侧板的外侧还设置了钢丝绳防脱挡杆，可防止钢丝绳在松弛状态下从滑轮绳槽中脱出，避免后续起升时钢丝绳卡入滑轮与侧板的间隙中造成结构损坏。吊钩的钩身截面采用梯形渐变设计，从钩颈位置到钩尖位置截面尺寸逐步过渡，符合吊钩承载时的应力分布规律，在保证足够承载能力的前提下尽可能降低组件自身重量，减少起重设备的无效载荷占比。
